引言

        IPSEC  VPN想必大家掌握的也和熟悉了，但其的精髓往往不止这些，许多延外的可用性知识也为其解锁了更多功能，更高的可用性。有用于状态监测的LDLE TIME,IKE存活消息,DPD机制，匹配对端功能，以及为内网下发静态路由的RRI，检测内网的EMM，希望大家在学习后能更好的理解IPSEC VPN，以及掌握这些拓展的配置和理解。

拓扑环境介绍

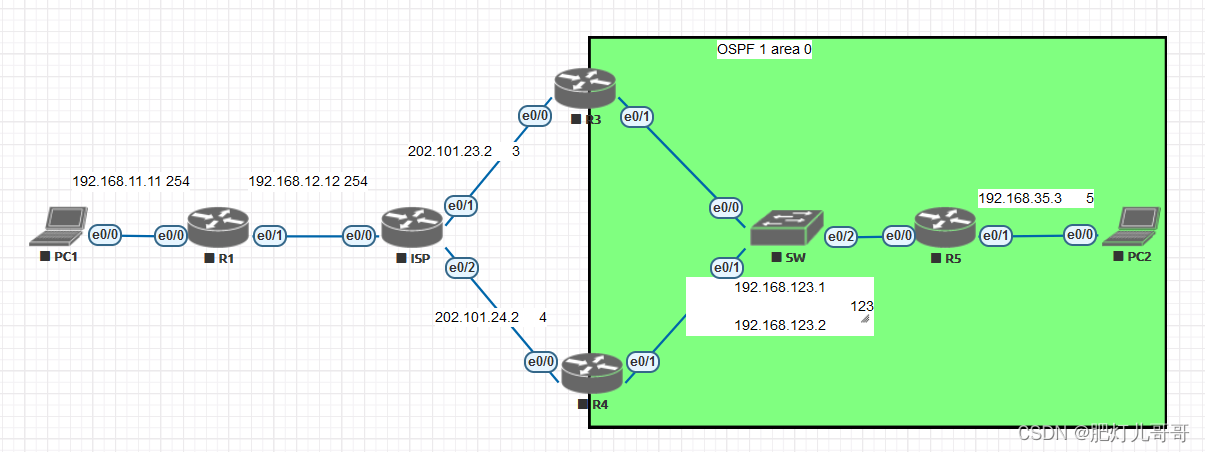

        本次讲解我将主要依托于这张拓扑表对知识点进行依次讲解

        其中，ISP作为运营商，R1与冗余环境R3,R4构成IPsec VPN对等体，PC1为对端内网，R5和PC2为本端内网，其中由于构建IPSEC的原因，R1,R3,R4都有去往对端的静态路由。

RRI

  简介

       反向路由注入,active设备会自动向自己的路由表注入一条去往对端内网的静态路由,并且将该路由进行重分布给内网网络环境.

  拓扑解释

        对照拓扑分析报文，PC1发送一条去pc2的报文，在R1上触发SA的建立，并在R1的e0/1接口上隧道封装，R3的e0/0上解封装并通过ospf发往对端内网，回包的时候，你可注意到，在R5上无路可走了！！！为什么会出现这种情况了，一般来说我们简化了拓扑，在R3上建立了对等体在其下直连主机了，所以说一般情况下从R3静态路由就出去了，但这里在R3下面还有个内网R5，没有配置对端的静态路由，所以这里RRI技术就满足了在SA（安全联盟）建立的触发下载OSPF区域下发对端内网的静态路由。

  配置

        大致阐述：开启RRI，表明给后面要用的静态路要打上标签，因为重分布要确认的静态路由必须靠路由图决定，用路由图去匹配静态路由上的标签，从而达成重分布静态路由通过路由图锁定标签去确认静态路由。

crypto map mymap 10 ipsec-isakmp       //进入crypto图
reverse-route                          //开启RRI
set reverse-route tag 123              //为后面要获取的静态路由打上标签123（给路由图用）


route-map RRI                          //创建路由图 （给后面的路由图用）
match tag 123                          //匹配123标签的路由


router ospf 1
redistribute static route-map RRI     //根据路由图所匹配，在ospf区域上去重分布去往对端内网（匹配上才行）的路由

  验证

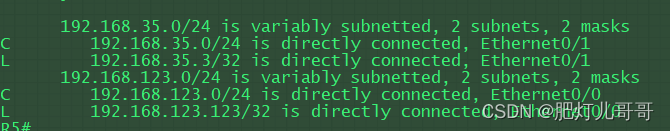

        没有开启的内网



        开启后的内网



Default Peer Configure

  简介

        用于匹配对端，首先建立SA（安全联盟）

  拓扑解释

        如图，在冗余环境里面，R1与R3或则R1与R4建立IPsec SA，那么R1首先和哪个对端建立?连接了？在这里，Default Peer Configure就起着匹配对端的作用。

  配置



crypto map mymap 10 ipsec-isakmp       //进入crypto图

set peer 202.101.23.3 default          //匹配对端为首选建立ipsec

  验证

        通过上述配置可见在冗余环境里面，先和匹配上的对端建立连接

IDLE TIME

  简介

        空时超闲，用来检测sa的活跃性，在一定时间内，没有检测基于该sa的业务流量的往来
则将该sa进行删除

  拓扑解释

        当R1与R3建立IPsec之后，如果长时间没有业务传输，那么会关闭SA建立以节约网络资源。

  配置

R3(config)#crypto ipsec security-association idle-time ?
  <60-86400>  Idle time at which IPSec SAs are deleted          //全局配置

R3(config-crypto-map)#crypto map mymap 10
R3(config-crypto-map)#set security-association idle-time ?
  <60-86400>  Idle time at which IPSec SAs are deleted          //针对于特定的路由图进行配置

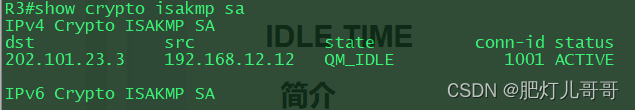

  验证

IKE 存活消息

  简介

        双方相互发送keepalive报文，来告知对等体有效性默认情况下，本端发送3个消息，对端如果都没有进行回应的话则认为对等体失效就会删出相对应sa信息

  拓扑解释

        R1向R3发送报文请求验证，正常情况下对端会对其发出的报文进行回包处理，但当对端出问题的时候，无法正常回包，那么在多次验证无果后会删除当前SA

  配置

R1(config)#crypto isakmp keepalive 60 3          //60秒发一个检测报文，共发3次

DPD机制

  注意

        DPD是在IKE存活消息的基础上去进行配置不同的工作模式

  简介

        失效对等体检测机制，默认情况下，连续发送5次消息给对方，对方都没有进行回应的话就认为对等体失效，删出相对应的SA，与IKE存活机制检验不同的是DPD有按需工作模式，在按需工作模式下，会更加节约网络，反之，会更加消耗时间。

  配置

R1(config)#crypto isakmp keepalive 60 ?
  <2-60>     Number of seconds between retries if keepalive fails                 //DPD就是建立在IKE存活机制上的，这里是配置重复次数
  on-demand  When using Dead Peer Detection (DPD), send DPD messages only as
             needed                                                               //按工作需求建立
  periodic   When using Dead Peer Detection (DPD), send periodic DPD messages     //周期性测试

  说明

        1.按需建立的工作环境  ①如果双方之间不存在数据流则不会发送检测报文 ②如果双方之间存在数据流则不会发送检测报文  ③未收到对端回应流量则发送检测报文

        2.周期性工作模式会连续5次发送 DPD 信息。如果5次尝试后依然没有得到远端的确认，会马上清除本地的 IPSec SA 和 ISAKMP SA

        3.周期性工作模式会更节约时间，按需建立的工作环境会更节约资源。

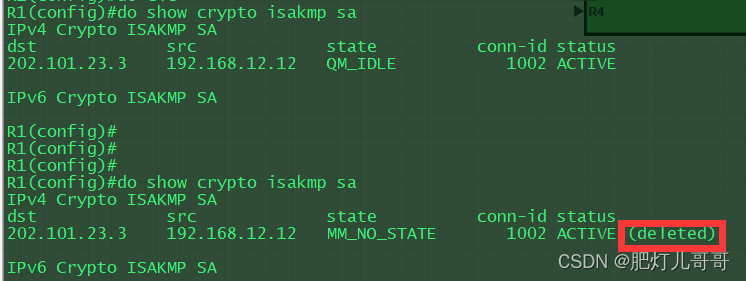

  验证

        注意：要清除去一下内置缓存（do clear cryrto session），因为新配的检验只会对新建立的SA进行检测

EMM

  简介

        用于检测内网状态，具体看比较说比较抽象，直接看拓扑解释

  拓扑解释

        当R1和R3建立SA之后，如果R3的e0/1接口断开，那么正常的业务转发就不能实现，但是R3和R1之间建立的SA(安全联盟)并不会随之断开，所以说这个时候没有正确的协议去进行VPN隧道封装。正确的因该R3的e0/0也随之断开，从而确保SA断开，在下次业务转发的时候来触发正确的SA建立（R4和R1）。

  配置

event manager applet OSPF_down                                                               //开启事件检测

 event syslog pattern " %OSPF-5-ADJCHG: Process 1, Nbr 192.168.123.5 on Ethernet0/1 from FULL to DOWN"   //检测到这样的报文通知，开始执行actiong

 action 1.0 cli command "enable"                                     //action第一步
 action 2.0 cli command "conf t"                                     //action第二步
 action 3.0 cli command "int e0/0"                                   //action第三步
 action 4.0 cli command "shutdown"                                   //action第三步

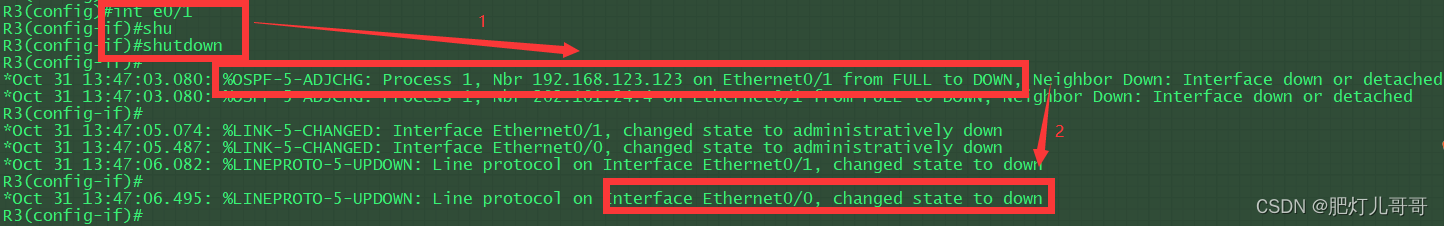

  验证
