1.原理介绍

链路备份：细分为主备链路冗余备份、多链路冗余备份。

设备备份：细分为主备备份、负载分担。

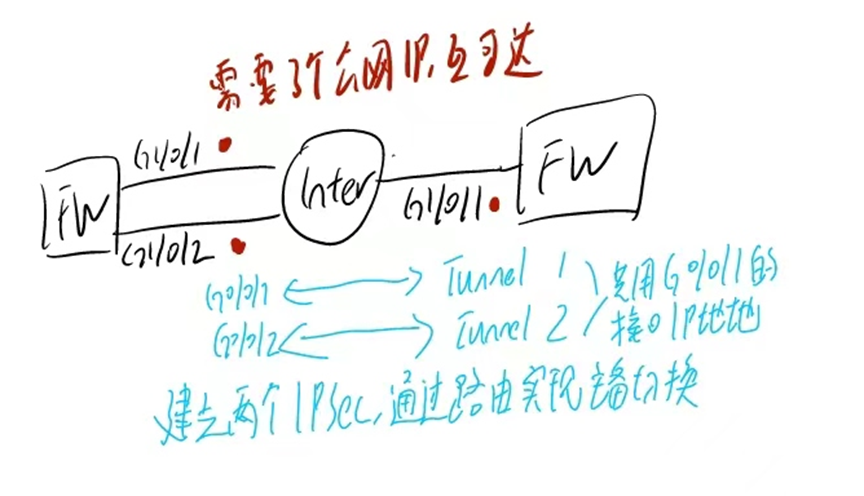

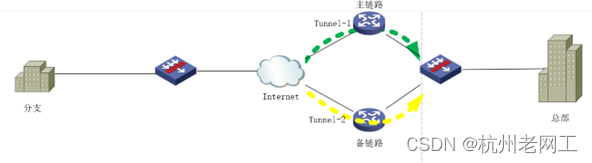

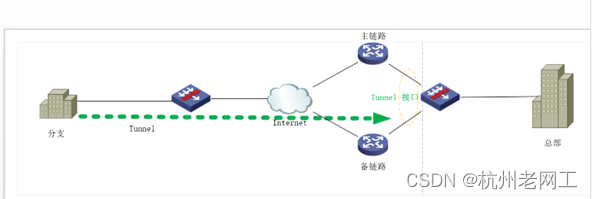

1. 1链路备份：主备链路冗余备份方案

部署前提如图：

部署点各一台防火墙。

总部两个公网地址，分支一个公网地址。

实现效果：正常使用主链路，当主链路故障，切换到备份链路。

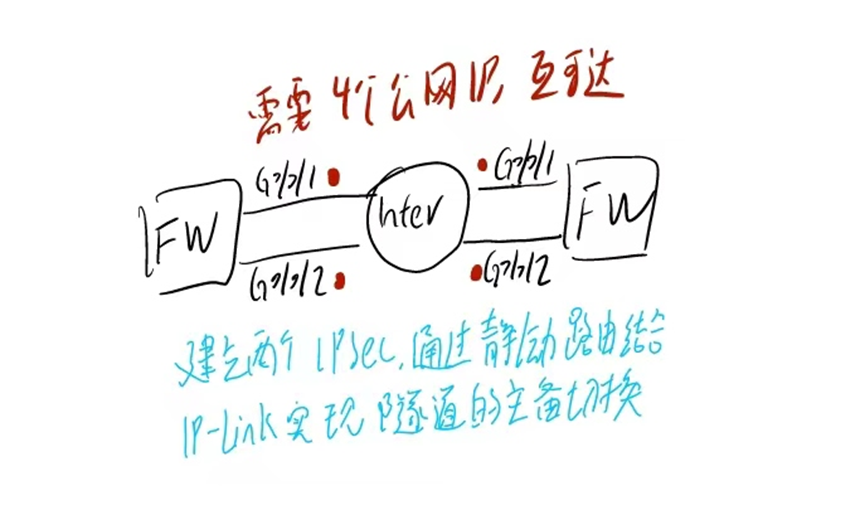

1. 2链路备份：多链路冗余备份方案

部署前提如图：

部署点各一台防火墙。

总部三个公网地址，分支一个公网地址。

实现效果：基于路由状态来实现链路探测。

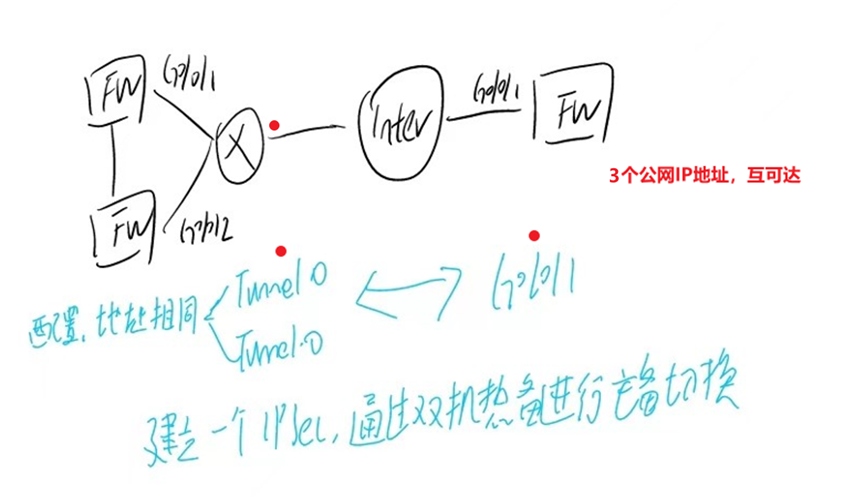

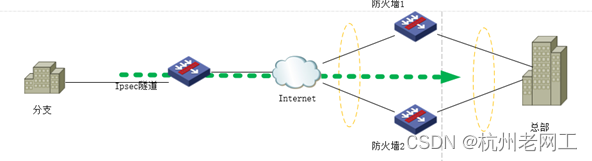

1. 3设备备份：主备备份方式

部署前提如图：

总部两台防火墙，分支一台防火墙。

总部三个公网地址，分支一个公网地址。

实现效果：基于防火墙主/备的高可用，来实现VPN的高可用。

1. 4设备备份：负载分担方式

部署前提如图：

总部两台防火墙，分支一台防火墙。

总部四个公网地址，分支一个公网地址。

实现效果：基于防火墙主/备的高可用，来实现VPN的高可用。

2.实验

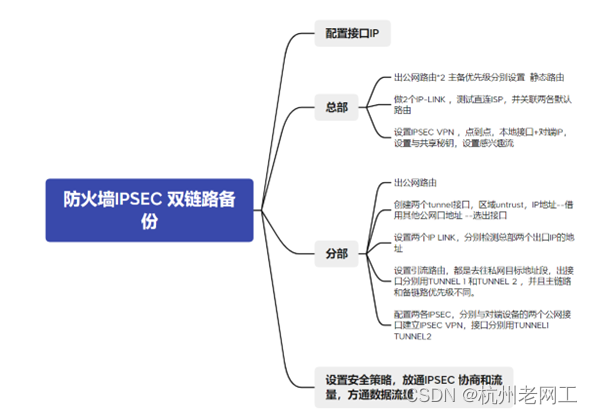

2.1两个网关之间配置IPSecVPN主备链路备份

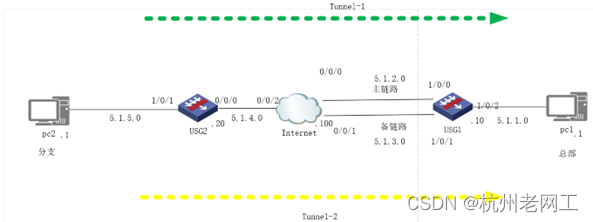

2.1.1IP地址规划

PC1

ip 5.1.1.1/24 5.1.1.10

2

ip 5.1.5.1/24 5.1.5.20

save

Internet

IPSec高可用性基本概念

链路冗余

“主主”、“主备”链路冗余

全网状链路备份

隧道化链路备份（推荐）

设备冗余

二层设备冗余

三层设备冗余

IPSec高可用性基本概念

简介

为了保证IPSec隧道的高可用性，就要防止保障设备和链路出现单点故障

高可用实现方法

链路冗余、设备冗余

链路冗余

通过多条物理链路实现高可靠性

“主主”、“主备”链路冗余

主IPSec通道链路固定IP接入，备IPSec通道链路采用固定或拨号接入（需要建立多个IPSec）



全网状链路备份

分支与分支，分支与总部都建立IPSec

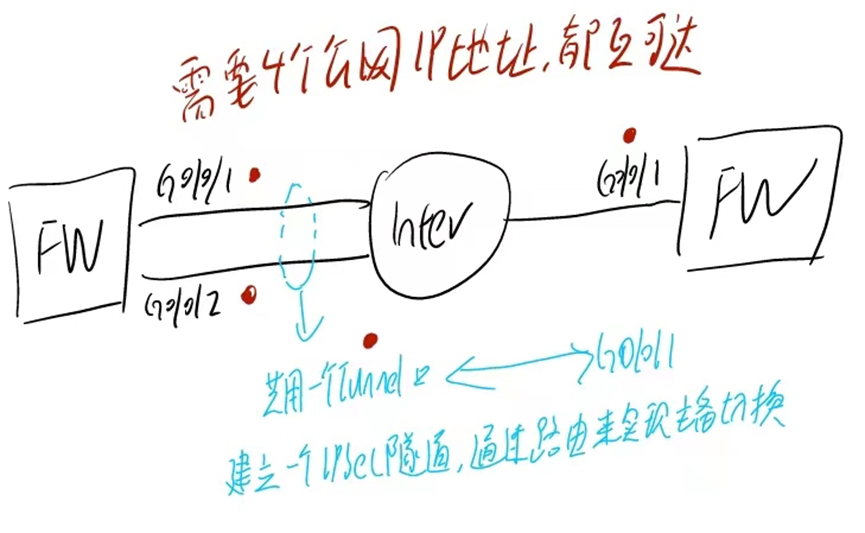

隧道化链路备份（推荐）

将IPSec策略应用到Tunnel接口中，然后多个物理接口做备份（只需要建立一个IPSec）

设备冗余

通过多个设备实现高可靠性

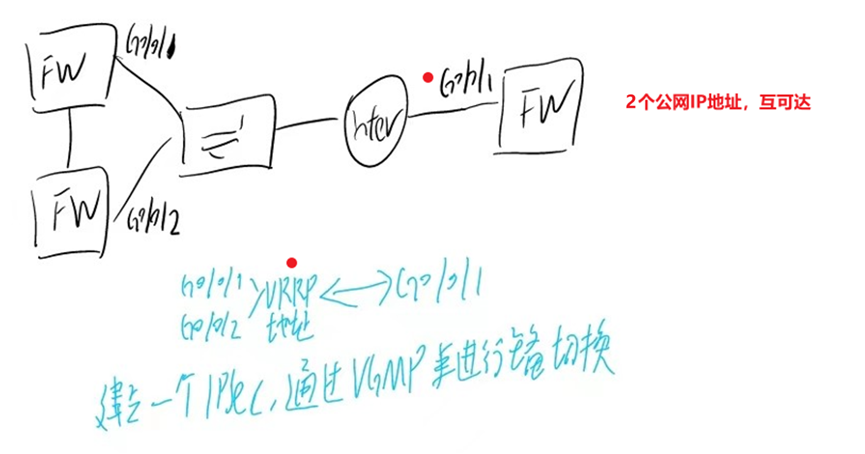

二层设备冗余

冗余的两台FW做双机热备，在物理口上引用IPSec安全策略（正常配置）

对端FW的对端地址指的时VRRP虚拟IP地址（公网地址）

三层设备冗余
