无线AC：web界面

在真实项目中，关于无线AC的配置方式，通常都是使用web界面的方式来进行配置。但我们一开始接触的话，是用CLI命令行来进行操作，但web界面是我们工作所需。所以在模拟器中掌握登入无线AC的Web界面进行配置，是十分重要的！！！

实验准备

实验环境：eNSP实验设备
无线AC：AC6005
华为云实验拓扑

华为云配置

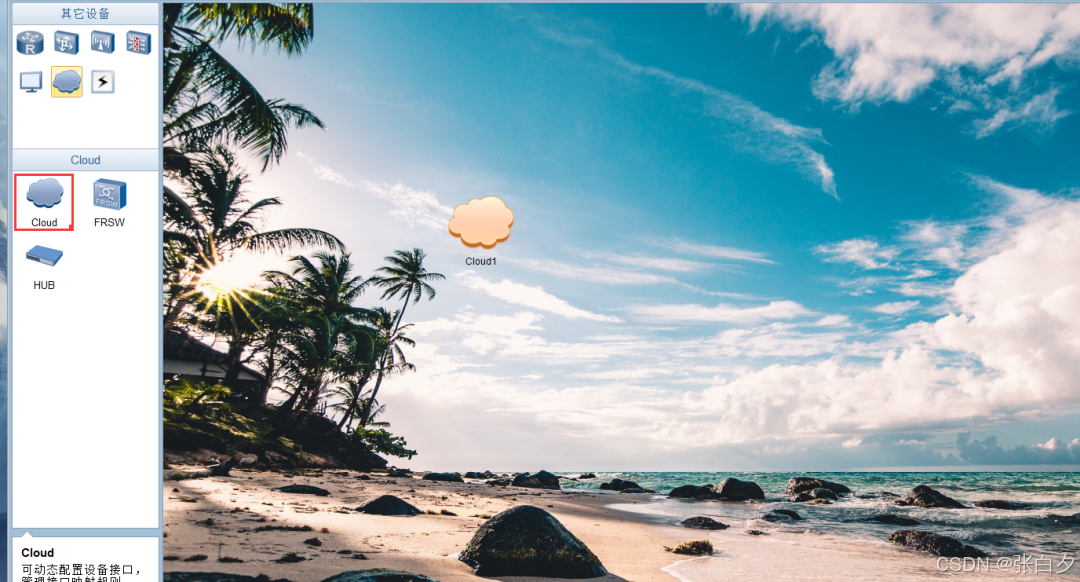

01 拉取设备

02添加UDP端口

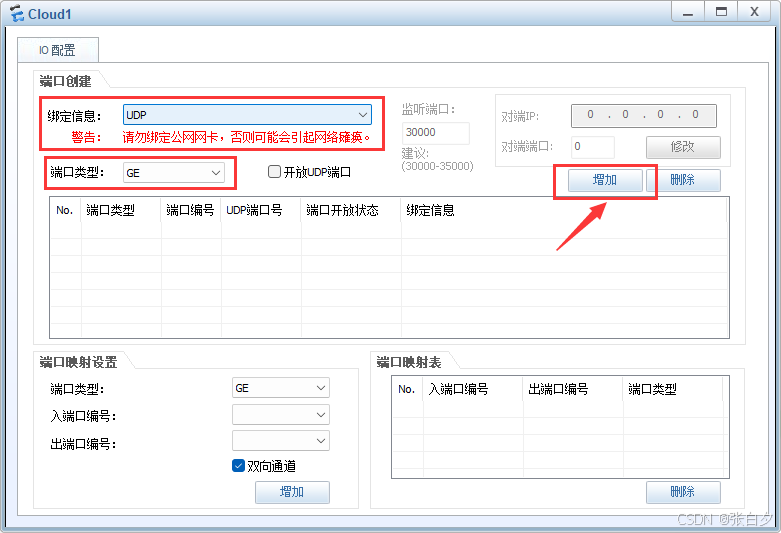

双击华为云，进入配置界面，如图
然后先创建一个“UDP”端口，端口类型“自选”，最后点击增加。注意：
切记不要选择开放UDP端口！！！

03再添加VMnet1(VMnet8 也行)网段连接AC的端口

再添加一个端口，绑定信息用VMnet1的虚拟网卡
记住自己虚拟网卡的网段，等会无线AC的端口需要与其同网段！！！
端口类型选择与UDP端口类型一致“GE”
最后点击增加即可

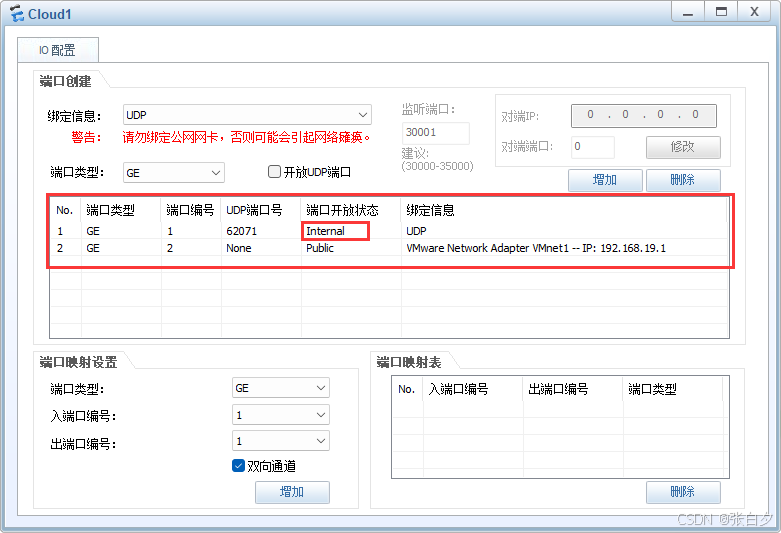

可以得到一下两个端口信息！！！

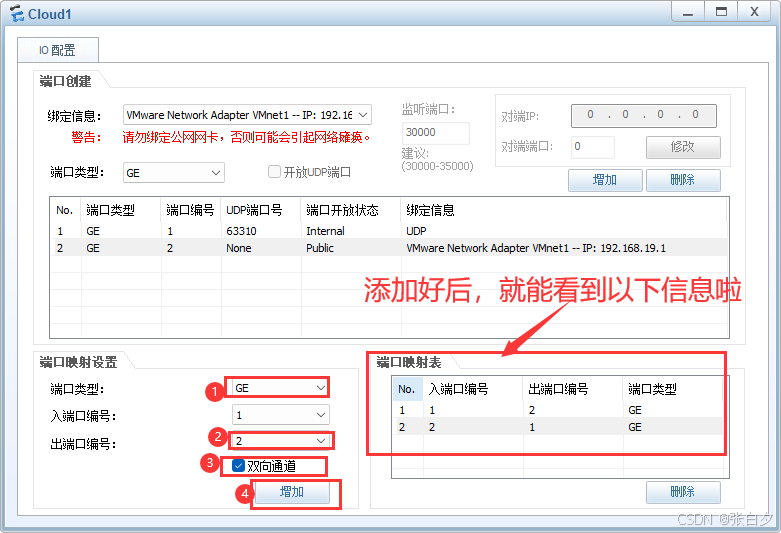

04最后设置端口映射

端口映射设置把VMnet1的端口映射到UDP端口，然后出端口编号要为“2”，选择双向通道，就完成了华为云的配置啦！！！

无线AC配置

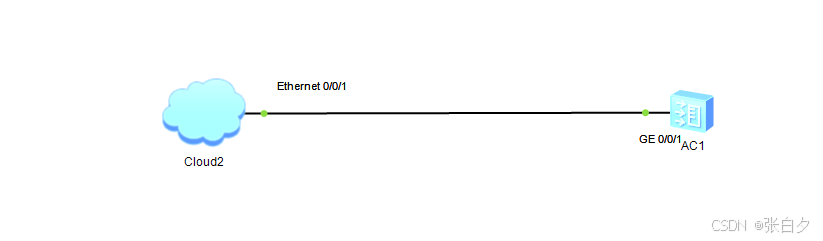

01拉取AC设备和连接华为云

02配置AC的g0/0/1端口（SVI接口）

## 关闭日志消息[AC6005]undo info-center enable
Info: Information center is disabled.## 创建SVI接口[AC6005]vlan 10[AC6005-vlan10]quit[AC6005]int vlan 10[AC6005-Vlanif10]ip address 192.168.19.100 24[AC6005-Vlanif10]quit

## 二层接口，需要用SVI接口进行三层通信[AC6005]int g0/0/1  [AC6005-GigabitEthernet0/0/1]port link-type access
[AC6005-GigabitEthernet0/0/1]port default vlan 10[AC6005-GigabitEthernet0/0/1]quit
## 保存配置<AC6005>save
The current configuration will be written to the device.   Are you sure to continue? (y/n)[n]:y
It will take several minutes to save configuration file, please wait.......  Configuration file has been saved successfully  Note: The configuration file will take effect after being activated<AC6005>

03开启AC的HTTP功能

很重要
[AC6005]http server enable
This operation will take several minutes, please wait…
Info: Succeeded in starting the HTTP server

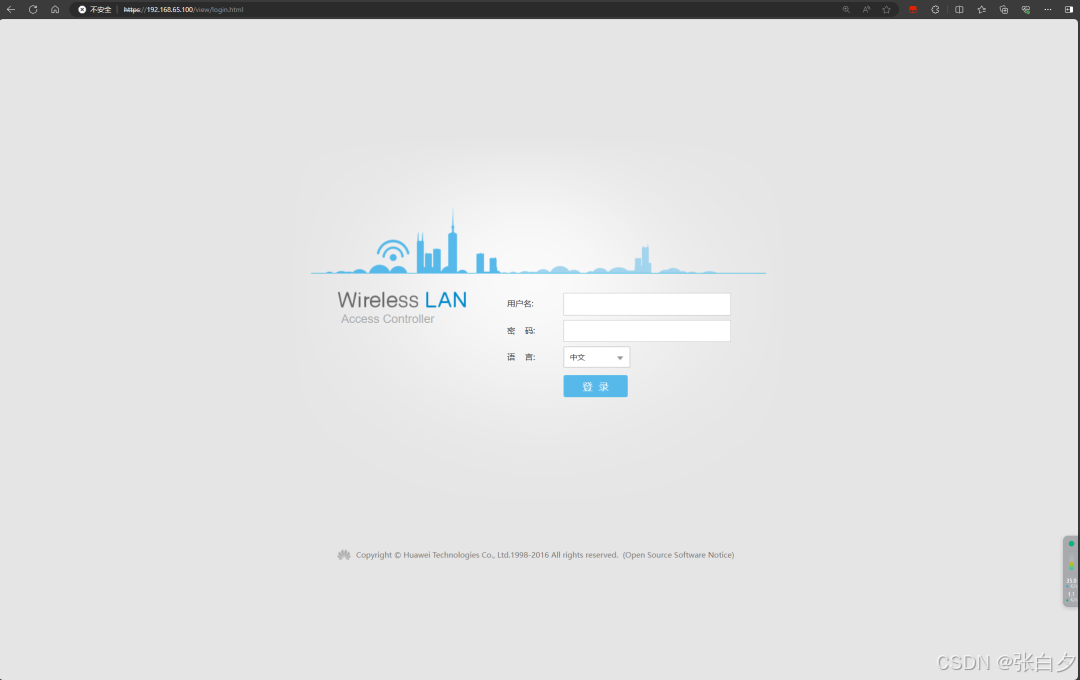

登入AC Web界面

访问方式 搜索框输入
https://192.168.19.100

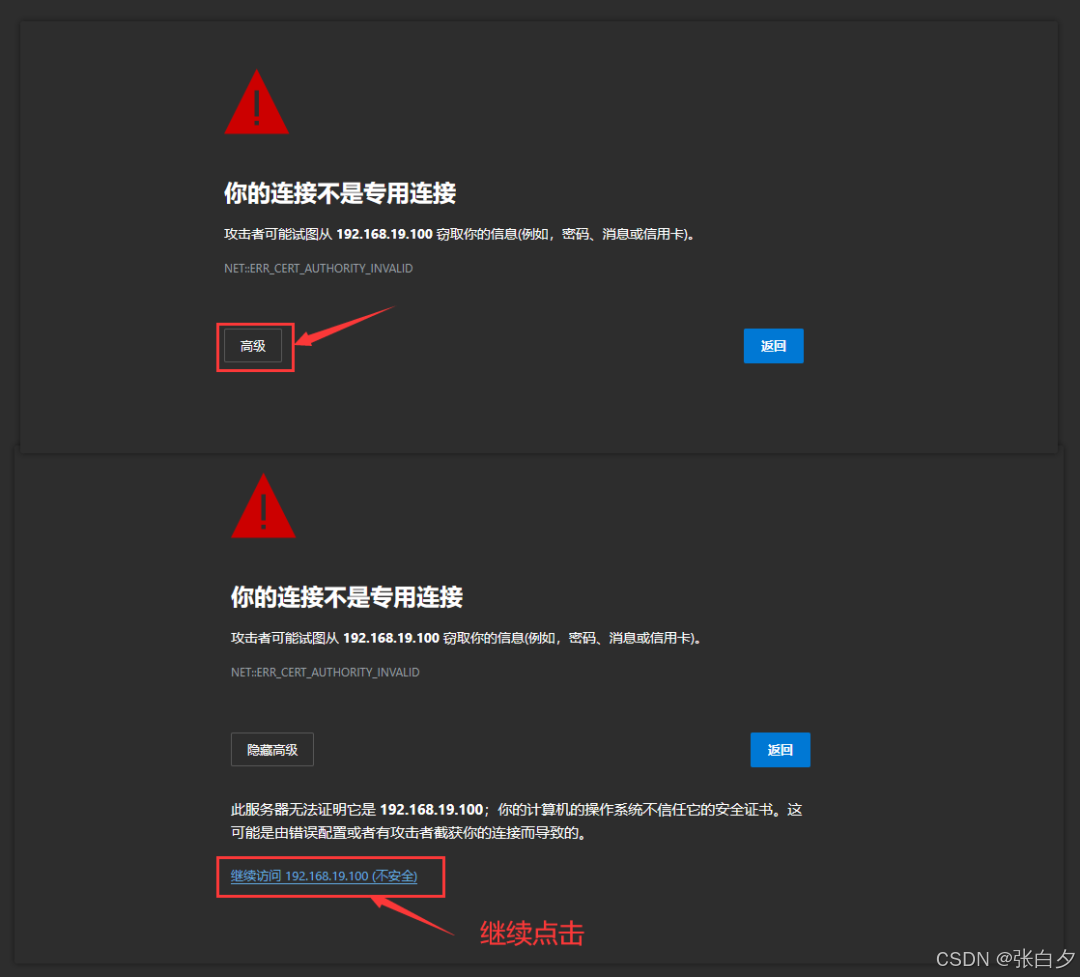

若有出现这个，如下图点击即可，继续访问

首次登入需要更改密码，正常现象！！！

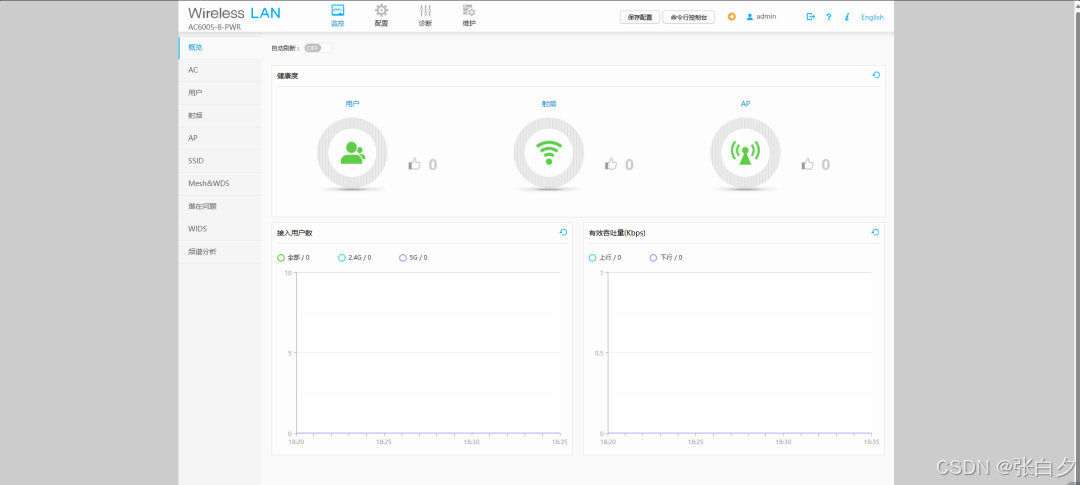

成功登入AC Web界面啦
