当下的实际情况是：

两地均有且只有ipv4的公网地址
公网地址不可靠，CN的地址会定期由于pppoe的拨号而变化，HK的地址较长一段时间不改变，但如果路由器重启则会发生变化
简单的拓扑结构如头图，CN内网有一台小主机可以部署vm机器，HK内网只有一台NAS，操作相对受限

方案一：Wireguard组网

想到site to site的组网，最简单的方式是使用Wireguard，同时加上对应的Allowed IPs，以下是CN侧的wg0.conf文件示例，对侧的配置只需要反过来写即可：

wg0.conf[Interface] Address = 10.8.0.1/24 ListenPort = 51820 PrivateKey = --- MTU = 1412 PostUp = iptables -I FORWARD -i wg0 -j ACCEPT; iptables -I FORWARD -o wg0 -j ACCEPT; iptables -I INPUT -i wg0 -j ACCEPT; iptables -t nat -A POSTROUTING -o ens18 -j MASQUERADE PostDown = iptables -D FORWARD -i wg0 -j ACCEPT; iptables -D FORWARD -o wg0 -j ACCEPT; iptables -D INPUT -i wg0 -j ACCEPT; iptables -t nat -D POSTROUTING -o ens18 -j MASQUERADE [Peer] PublicKey = --- PresharedKey = --- AllowedIPs = 10.8.0.2/32 AllowedIPs = 10.145.1.0/24 Endpoint = x.x.x.x:51920 PersistentKeepalive = 30

两侧的VPN隧道启动后，由于不是在路由器上启动的Wireguard，均需要在路由器上配置一个静态路由，将对侧的LAN子网指向Wireguard服务器的地址，NAT的动作已经在PostUp的脚本里执行了。

方案二：Tun to Socks5

如果只是两侧的子网形成VPN通道那么方案一已经基本完成了，支持TCP/UDP/ICMP等的互通，但实际情况是：

由于CN到HK的ISP或其他的问题，导致Wireguard被干扰和QoS非常严重 – Wireguard通过UDP组网，HK侧的主机是NAS，使用udp2raw并不方便
由于CN侧的公网IP每4-5天的变化，导致Wireguard VPN会在IP地址变动后失效需要人工重启 – 尝试通过在wg0.conf中配置域名用于动态解析变动后的IP，但似乎Wireguard断开后不会自动重启接口，该解决方案无效

在这种情况下，就只能考虑到其他的方式来解决，例如将流量运行在一个可以稳定不被QoS和跨境的通道上。考虑到这两个需求，我尝试使用TCP协议加由HK主动发起对CN的请求流向来构建通道尝试解决使用Wireguard时发现的问题。

在CN侧的主机上部署FRPS，由HK侧作为客户端连入，启用tls加密。

GitHub
fatedier/frp
A fast reverse proxy to help you expose a local server behind a NAT or firewall to the internet.

★ 87k

我选择在HK的NAS上部署一个Squid作为代理借助FRP暴露给CN使用，由于外侧有FRP的包裹，流量上并不会显示为直接的HTTP报文，且相比于传统的shadowsocks/trojan/v2ray等协议，由于不需要对内容进行加密，性能损失小。

相对应配置内容示例，frps部分（在路由器上做端口映射将7000端口暴露即可）：

frps.ini[common] bind_addr=0.0.0.0 bind_port = 7000 # dashboard可以根据需要开启 dashboard_addr=0.0.0.0 dashboard_port=7500 dashboard_user=sample dashboard_pwd=sample token = sample

frpc的部分：

frpc.ini[common] server_addr = --- # 填写域名，frpc会自动尝试重连 server_port = 7000 tls_enable = true token = sample [squid] type = tcp local_ip = 127.0.0.1 local_port = 3128 remote_port = xxx

将squid映射到内网后即可通过该代理访问HK内网，但要达到客户端零配置的目标还需要将代理转成tun接口。例如使用如下工具：

GitHub
heiher/hev-socks5-tunnel
A high-performance tun2socks for Linux/Android/FreeBSD/macOS/iOS/WSL2 (IPv4/IPv6/TCP/UDP)

★ 926

参考项目的readme文件启动程序，我们并不需要劫持所有的流量，将访问HK内网的IP指向tun接口路由即可：

ip route add 10.145.1.0/24 dev tun0

此时，FRPS的主机已经能访问HK内网，但如果需要达到CN的局域网其他主机也能访问HK的内网的目的，则同样需要配置静态路由和在FRPS主机上做NAT的转换：

# 以下为路由转发和NAT转换，静态路由需要再路由器上配置，ens18/tun0根据实际情况更改 iptables -A FORWARD -i tun0 -o ens18 -j ACCEPT iptables -A FORWARD -i ens18 -o tun0 -j ACCEPT iptables -t nat -A POSTROUTING -o tun0 -j MASQUERADE

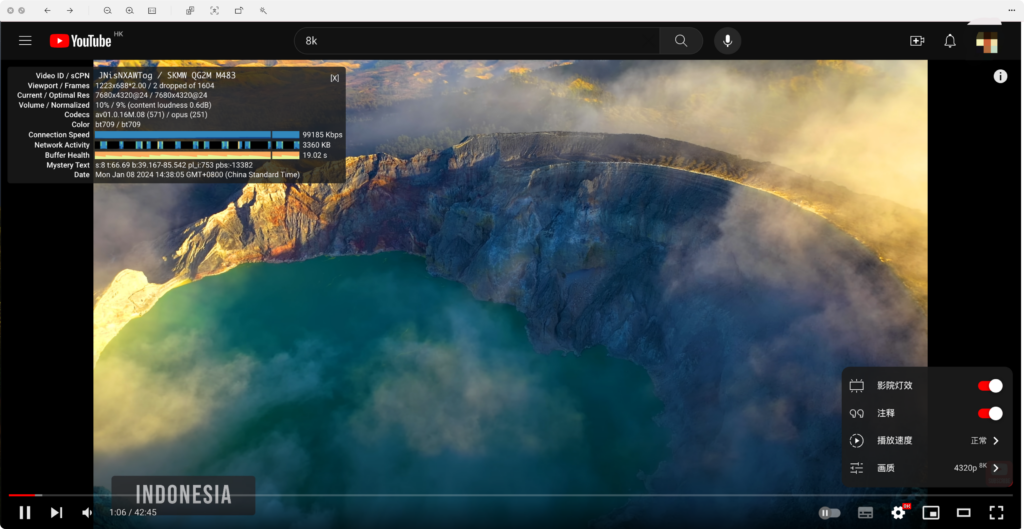

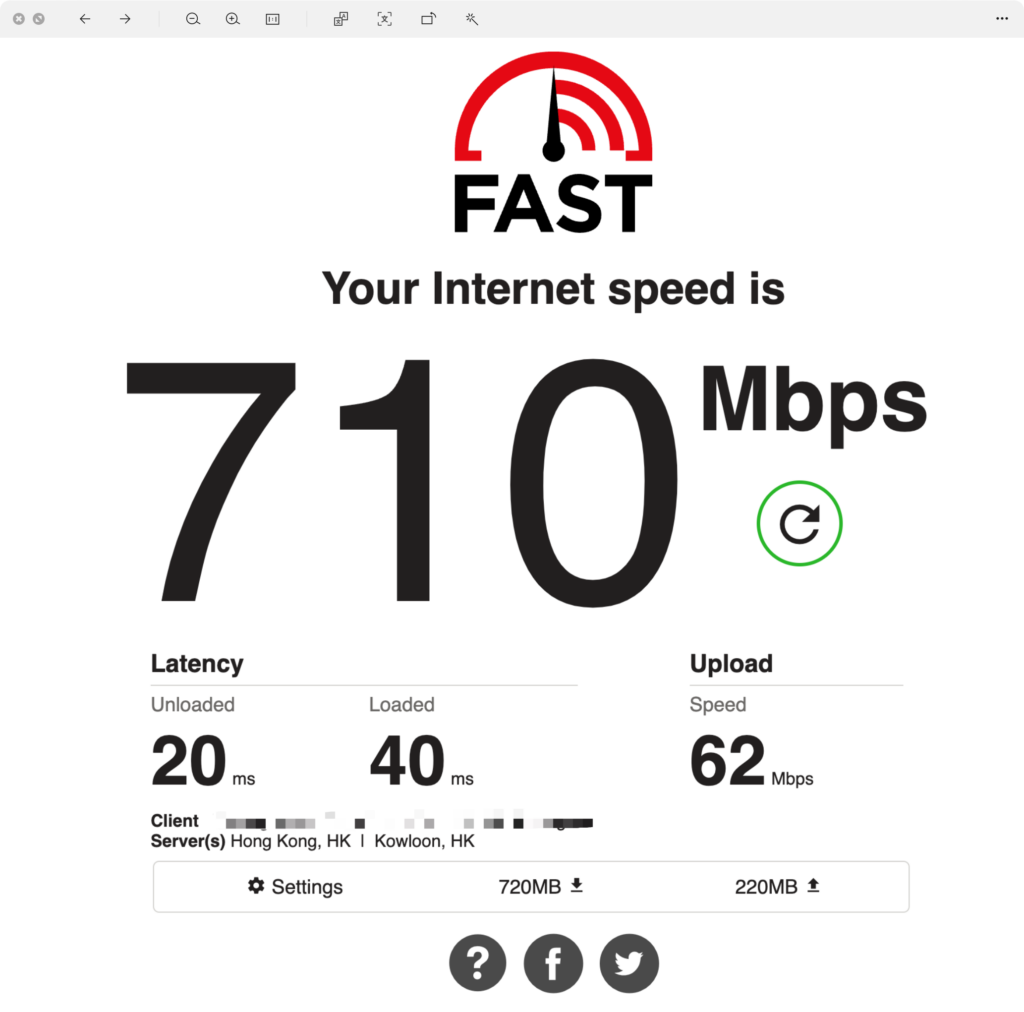

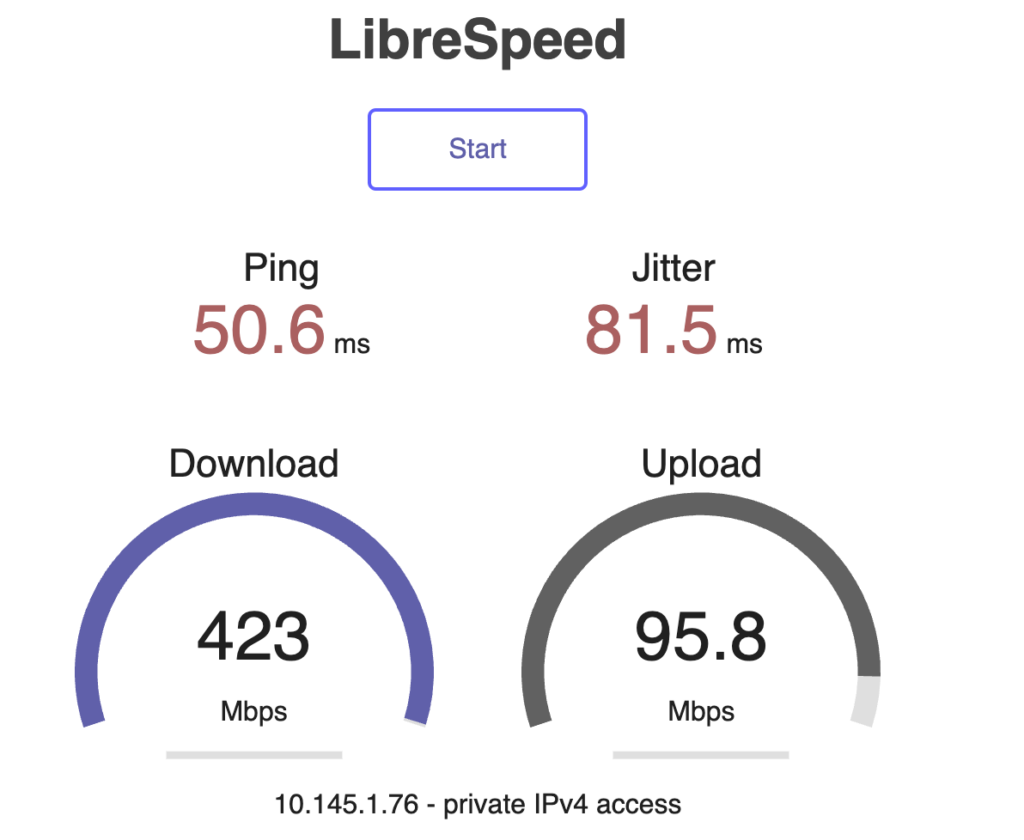

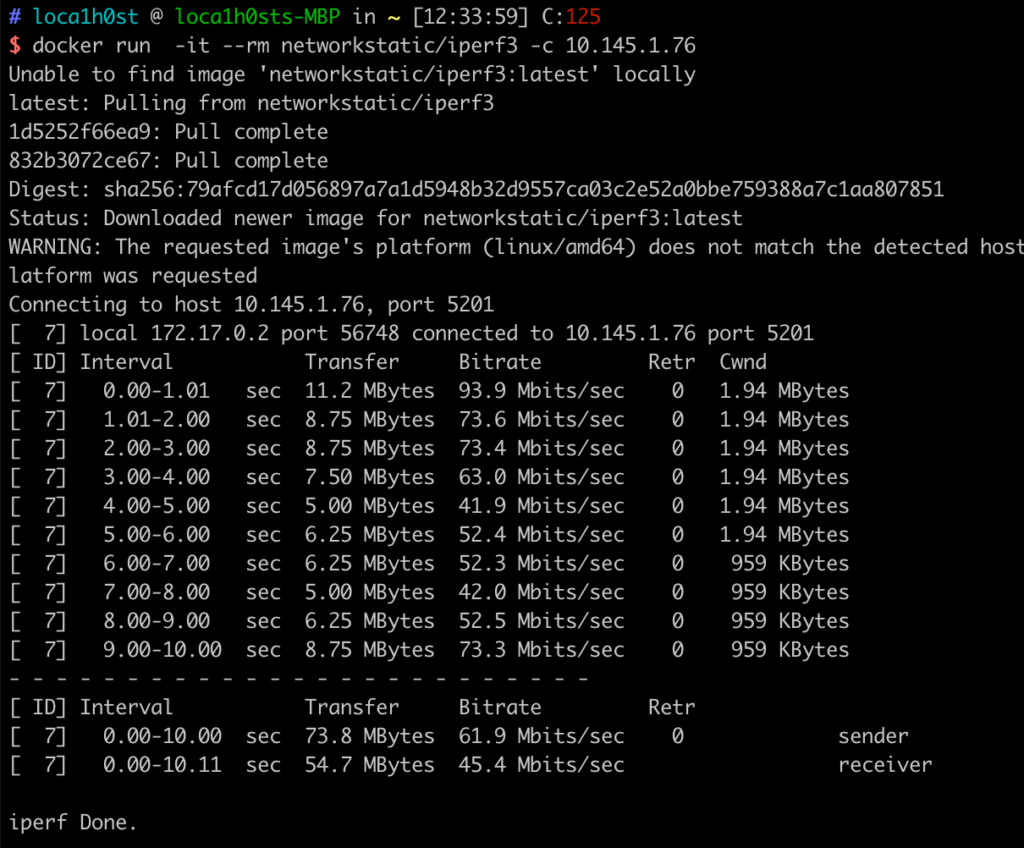

此时两侧的站点到站点的通路就算搭建完成，尝试进行一些测试查看结果（CN侧上传带宽为50Mbps，下载为1000Mbps，HK侧上下行均为1000Mbps）：
