网络数据帧中的(Jumbo Frame)巨帧、超长帧

mportant;">目录

一、什么是巨帧、超长帧

二、在实际使用中

三、华为手册中对于Jumbo Frame巨帧有如下定义:

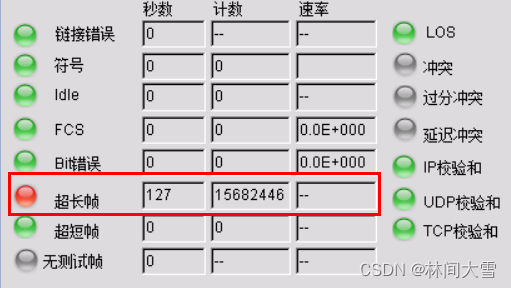

今日使用以太网仪表分别打包长为1518   9600字节的以太网流,发现9600字节时出现超长帧告警,于是搜索了一下超长帧的定义与范围,解释如下:

一、什么是巨帧、超长帧

        巨帧(巨型帧、Jumbo Frame)是一种厂商标准的超长帧格式,专门为千兆以太网而设计,目前还没有获得IEEE标准委员会的认可。以太网标准的最大帧长度为1518字节,而Jumbo Frame的长度各厂商有所不同,从9000字节~64000字节不等。采用Jumbo Frame能够令千兆以太网性能充分发挥,使数据传输效率提高50%~100%。超长帧一般在内部网络的存储环境中应用较多。

二、在实际使用中

        巨帧需要在相互通讯的2个通讯端口(交换机端口或网卡端口)上同时支持,交换机把Jumbo Frame格式的数据转发向不兼容Jumbo Frame的端口时应进行帧格式的转换,即把Jumbo Frame帧格式的数据转换成标准以太网的帧格式,从而保证其正常工作。相反,从不兼容Jumbo Frame的端口向支持Jumbo Frame的端口转发数据时,交换机可以把多个标准以太网帧合并成超长Jumbo Frame帧,从而提高传输效率。


三、华为手册中对于Jumbo Frame巨帧有如下定义:

  1. 长度大于1518字节的以太网帧和长度大于1522字节的VLAN帧称为超大帧(vlan=4字节),即JUMBO帧。

  2. 以太网接口在进行文件传输、视频报文传送等大吞吐量数据交换的时候,可能会收到超过普通报文长度的超大帧。当接收的超大帧长度超过接口默认可处理的数据帧长时,设备将不进行处理直接丢弃。用户可根据接口实际需要处理的报文长度,调整接口允许通过的超大帧长度。

  3. 配置接口允许超大帧通过功能可以使报文转发长度不再局限于普通的以太网报文长度,给用户提供了一个更加灵活的应用。当传送相同长度的数据报文信息时,如果使用多个普通以太帧传输时会有很多帧间隙和前导码等冗余信息,而使用超大帧传输时,帧数量较少,这样就减少了无用帧间隙及前导码的传送,提高了带宽的利用率。

  4. 当然,接口允许通过的超大帧长度也不能都设置为最大值,因为报文在网络传输过程中,需要途经的每台设备均支持转发该超大帧,否则报文将在转发途中丢弃。

华为交换机配置命令:

system-vice
intefcace interface-type
interface-number jumboframe enable [ value ] //配置接口允许通过的最大帧长
//缺省情况下,允许最大长度为9216字节的帧通过以太网接口。
//当接口使能jumboframe enable且没有设置value值时,允许最大长度为9216字节的帧通过以太网接口。
