OM1、OM2、OM3、OM4和OM5多模光纤有什么区别?

多模光纤是一种用于短距离传输的光纤类型,常见于校园网、企业局域网和数据中心。如今,市面上的多模光纤类型有OM1、OM2、OM3、OM4、OM5,这五种多模光纤都拥有不同的数据传输能力。面如此多类型的多模光纤,您是否会不知如何做出选择?本文将重点为您介绍OM1、OM2、OM3、OM4、OM5光纤之间的区别,相信您在阅读完本文后对多模光纤的选择有更加清楚的认知。

多模光纤

多模光纤类型及区别

相对于单模光纤而言,多模光纤具备更大纤芯直径,通常为50μm或62.5μm,支持多种光模式传播,按照ISO 11810标准,多模光纤分为OM1、OM2、OM3、OM4和OM5光纤。

  • 1、OM1光纤指850/1300nm窗口满注入200/500MHz.km以上带宽的多模光纤,其采用LED光源,纤芯直径为62.5μm,外护套通常为橙色,可用于10Gbps以下的以太网,最常用于百兆以太网中。因OM1纤芯直径较大,具备较强的集光能力和抗弯曲特性。

  • 2、OM2光纤指850/1300nm窗口满注入500/500MHz.km以上带宽的多模光纤,其采用LED光源,纤芯直径为50μm,外护套通常为橙色,可用于10Gbps以下的以太网,最常用于千兆以太网中。相比OM1光纤,OM2光纤纤芯直径减少,有效降低了多模光纤的模色散,使得带宽增加,制作成本也降低1/3。

  • 3、OM3光纤是一种激光器优化多模光纤,该类光纤采用了850nm VCSEL激光光源,纤芯直径为50μm,外护套为水蓝色,可用于100Gbps以下的以太网,最常用于万兆以太网中。相比OM1和OM2光纤,OM3具备更高的传输速率及带宽,所以也称为优化型多模光纤或万兆多模光纤。

  • 4、OM4光纤是OM3多模光纤的升级版,性能更加优越,如,OM4光纤的有效带宽是OM3光纤的一倍多,可兼容OM3光纤,外护套为水蓝色。在10Gbps以上的以太网中,OM4光纤比OM3光纤传输距离更远,可达400米。

  • 5、OM5光纤是一种最新推出的带宽多模光纤,可兼容OM4光纤,其纤芯直径与OM2/OM3/OM4光纤相同(50μm),外护套为柠檬绿色。了解更多可访问《OM5光纤与现有多模光纤有何区别?详见OM5常见疑问解答》

总而言之,OM1、OM2、OM3、OM4和OM5多模光纤之间最大区别在于物理和应用的不同。

1、物理差异

不同的多模光纤物理差异不同,主要体现在直径、外护套颜色、光源以及带宽,如下表所示:

多模光纤类型
直径
外护套颜色
光源
带宽
OM1
62.5/125µm
橙色
LED
200MHz*km
OM2
50/125µm
橙色
LED
500MHz*km
OM3
50/125µm
水蓝色
VSCEL
2000MHz*km
OM4
50/125µm
水蓝色
VSCEL
4700MHz*km
OM5
50/125µm
柠檬绿色
VSCEL
28000MHz*km

2、应用差异

不同的多模光纤应用在不同的以太网,所支持的最大传输距离各不相同,如下表所示:

多模光纤类型
快速以太网
1G以太网
10G以太网
40G以太网
100G以太网
OM1
2000米
275米
33米
/
/
OM2
2000米
550米
82米
/
/
OM3
2000米
550米
300米
100米
100米
OM4
2000米
550米
550米
150米
150米
OM5
/
/
550米
440米
150米

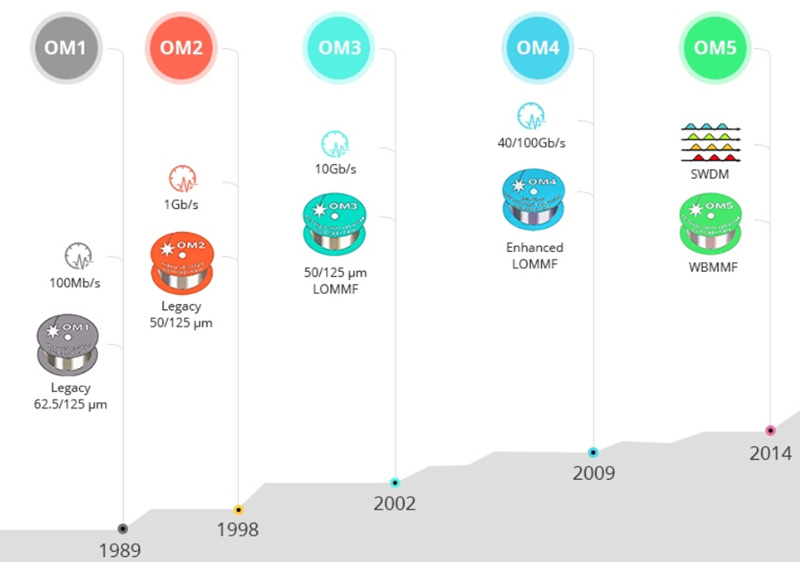

多模光纤发展趋势及应用

在高速网络应用需求下,多模光纤正朝着低损耗、高带宽和多波长复用的方向发展。随着光纤技术的不断改进,多模光纤由最初的OM1光纤发展为现在支持40/100G网络的OM5光纤,其性能更加优良。如今,OM1和OM2多模光纤多用于机房内的1G以太网链路连接,OM3和OM4多模光纤多用于10G/40G数据中心光纤布线,OM5多模光纤则适用于40/100G高速以太网的链路传输。与OM1/OM2/OM3/OM4多模光纤相比,OM5多模光纤具备高扩展性和灵活性,能以更少的芯数支持更高速率的网络传输,且其成本和功耗都远低于单模光纤。可见,未来OM5多模光纤有可能广泛应用于100G/400G/1T超大型的数据中心。

多模光纤常见疑问解答

1、多模光纤和单模光纤有什么区别?

  • 纤芯直径:多模光纤纤芯直径较大(通常为50/62.5μm),可以传输多种模式的光。单模光纤的纤芯直径很小(通常为9μm),仅能传输一种模式的光。

  • 带宽:单模光纤的带宽通常高于多模光纤,可高达100000GHz。

  • 光源:多模光纤一般采用LED光源,而单模光纤一般采用激光光源。

  • 距离:多模光纤适用于短距离应用,通常传输距离最远可达550m。 。

  • 成本:多模光纤的成本通常比单模光纤低。

这篇文章详细对比了单模光纤和多模光纤之间的差异:《详谈单模光纤和多模光纤的区别及常见疑问解答》

2、多模光纤连接器类型

目前,常见的多模光纤连接器(即接头)有ST、SC、FC、LC、MU、E2000、MTRJ、SMA、DIN以及MTP&MPO等,其中,ST、SC、FC、LC和MTP/MPO是最常用的光纤连接器类型。这五种光纤连接器的优缺点和功能各不相同,那么它们之间都有哪些区别呢?下表列举了多模光纤的ST、SC、FC、LC和MTP/MPO连接器在插芯尺寸、插损等方面存在的差异:

多模光纤连接器
插芯尺寸(陶瓷)
插入损耗 (dB)
成本
SC
φ2.5mm
0.25~0.5dB
¥6.00
LC
φ1.25mm
0.25~0.5dB
¥7.00
FC
φ2.5mm
0.25~0.5dB
¥6.00
ST
φ2.5mm
0.25~0.5dB
¥6.00
MTP/MPO
φ2.5mm
0.25~0.5dB
/

备注:插芯指的是光纤连接器插头中精密对中的圆柱体,其中心有一微孔,用作固定光纤。根据插芯所用材料的不同,分为陶瓷插芯、玻璃插芯、塑料插芯以及金属插芯等。

推荐文章:《光纤跳线如何分类?光纤跳线类型详解》

3、多模光纤优势

尽管单模光纤在带宽和传输距离方面具有优势,但多模光纤可支持绝大多数室内应用和数据中心的传输距离要求,且安装和维护成本远低于单模光纤。此外,多模光纤还存在一些显著优势,如下文所述:

  • 无损耗干扰的多用户骨干网:多模光纤最大的特性是可以在同一条链路上同时承载多个光信号。更重要的是,光信号功率几乎没有损失。因此,网络用户可以在多模光纤跳线中同时发送多个数据包,所有信息将不受任何干扰地安全传送到目的地,并且保持不变。

  • 支持多种协议:多模光纤支持多种数据传输协议,包括以太网、无限带宽和Internet协议。因此,人们将多模光纤看作是实现核心应用的基础。

4、多模光纤能当单模用吗?

不能,因为多模光纤的色散和损耗较大,光信号没办法在多模光纤上进行远距离传输。
