一文带你了解多机箱链路聚合组(MLAG)

介绍一下多机箱链路聚合组(MLAG)。

概念

多机箱链路聚合组(MLAG)是一种多设备链路聚合技术,旨在将两台交换机充当一台交换机。通过将来自不同MLAG对等交换机的端口捆绑在一起,形成单个逻辑链路,MLAG提供了增加的链路带宽和额外的冗余。

架构设计

MLAG架构通常包括两个对等交换机和连接到这两个交换机的网络设备(如服务器或其他交换机)。两个对等交换机通过专用链路(通常是高速互联链路)进行互联。每个对等交换机都与网络设备连接,并通过MLAG技术实现链路聚合和冗余。

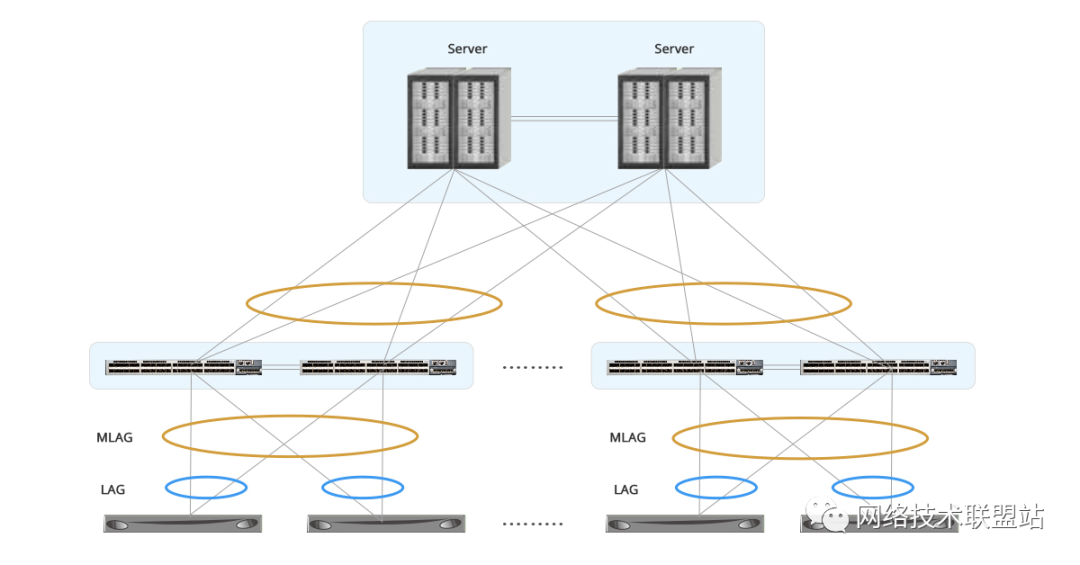

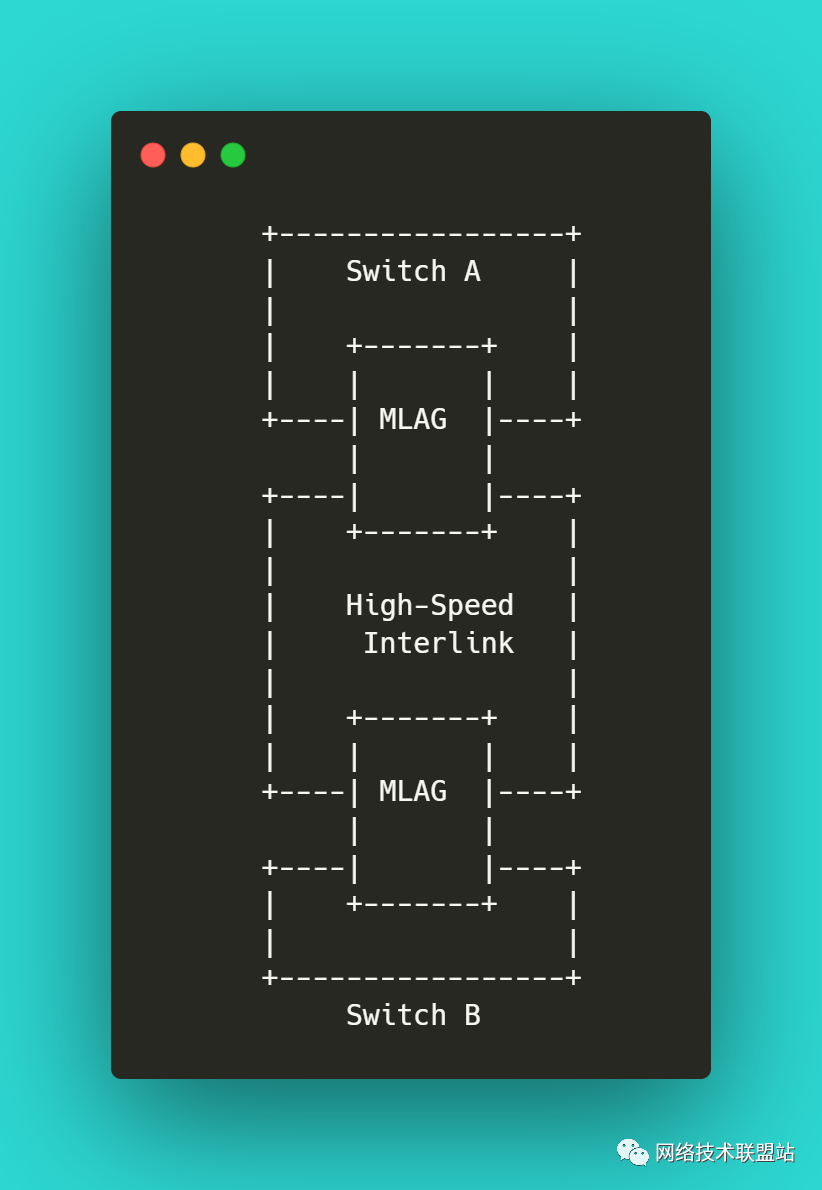

MLAG架构图

在上述架构图中,有两个对等的交换机,Switch A和Switch B,它们之间通过MLAG Link进行高速互联。

每个对等交换机上都配置了MLAG A和MLAG B,代表两个MLAG实例。MLAG A和MLAG B分别由两个对等交换机上的端口聚合组成。

服务器(Server1、Server2、Server3等)连接到交换机上的MLAG端口,实现与MLAG的链路聚合和冗余。

MLAG Link用于同步MAC地址表和状态信息,以确保对等交换机之间的无缝切换和网络冗余。

该架构图显示了MLAG在多个服务器和多个交换机之间实现链路聚合和冗余的配置。MLAG提供了高带宽、高可用性和容错性,以满足数据中心和企业网络对可靠性和性能的要求。

工作原理

MLAG的工作原理如下:

  1. 两个对等交换机配置为MLAG对等模式,并且它们之间建立了专用的高速互联链路。

  2. 交换机上的MLAG端口将被捆绑成一个逻辑链路,形成MLAG端口组。

  3. 当网络设备连接到对等交换机时,MLAG端口组会将设备连接到两台交换机之一。

  4. 对等交换机之间通过高速互联链路同步MAC地址表和状态信息,以实现无缝的链路故障切换。

  5. 当一台交换机发生故障或维护时,另一台交换机会接管该设备的流量,确保网络连通性和可用性。

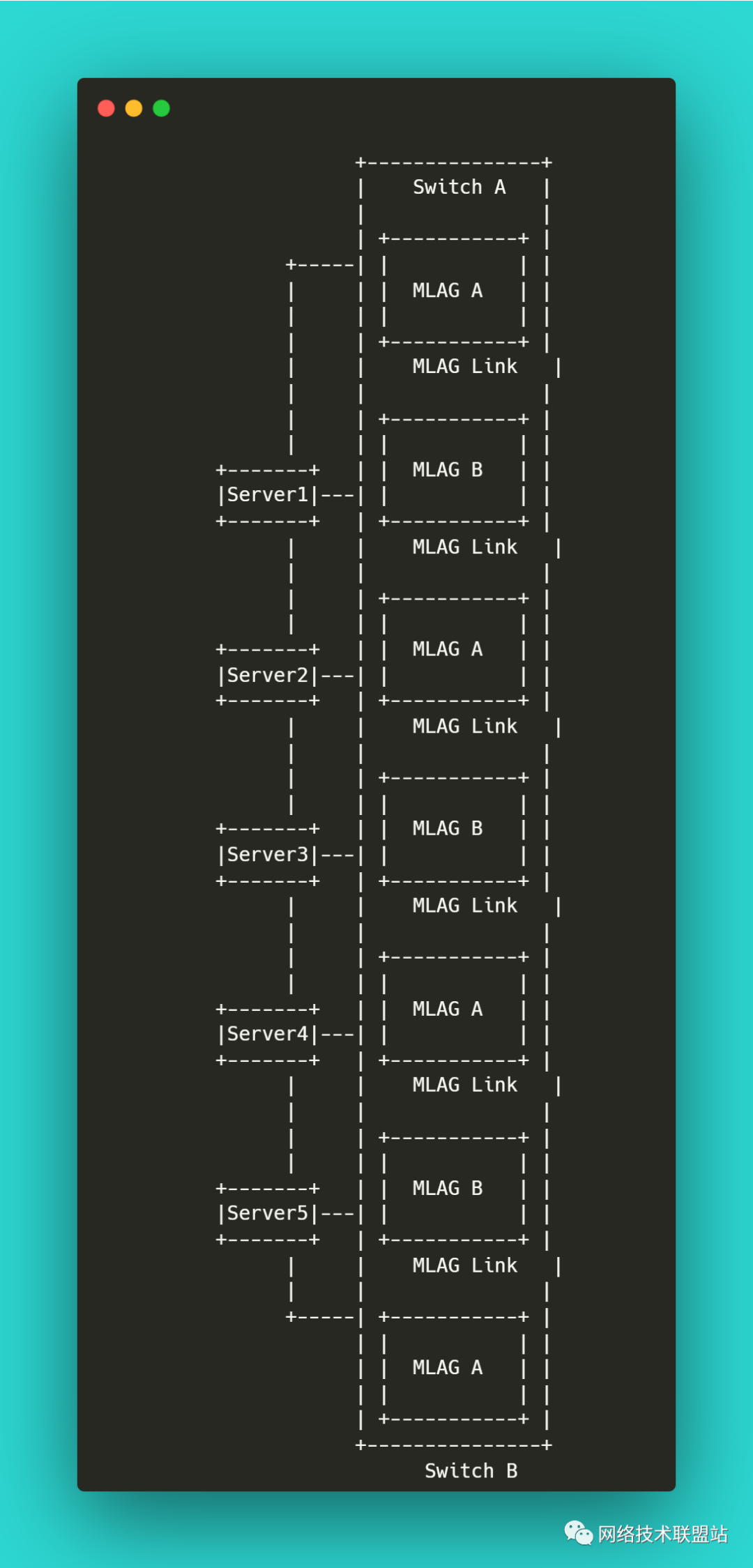

过程图

下图展示了MLAG的工作过程:

优点

MLAG具有以下优点:

  1. 提高容错性和可靠性:MLAG提供了冗余性和链路聚合,减少网络中断和故障对业务的影响。

  2. 提供负载均衡和流量优化:MLAG通过共享流量负载和优化流量路径,实现负载均衡和最佳性能。这可以确保网络中的数据流动更加平衡,提高整体网络的吞吐量和效率。

  3. 灵活性和可扩展性:MLAG架构设计使得网络设备和对等交换机之间的连接更加灵活。在需要扩展或调整网络时,可以通过添加或替换交换机来实现,而不会中断网络服务。

  4. 简化网络管理:MLAG支持独立的OSPF节点和独立的网络管理系统(NMS),使网络管理更加简单和灵活。每个MLAG对等交换机可以独立配置、管理和监控,减少了管理的复杂性。

  5. 快速故障切换:MLAG支持双主动检测(DAD),在检测到链路故障时可以快速切换流量到备用路径,实现快速的故障恢复。这确保了网络的连通性和可用性,降低了业务中断的风险。

  6. 适用于虚拟化环境:MLAG的部署适用于虚拟化环境,可以提供对虚拟机和虚拟网络的高可用性和冗余支持。它与虚拟化技术和云计算平台的集成能力强,提供了更灵活和可靠的基础设施。

缺点

MLAG也存在一些缺点:

  1. 配置复杂性:MLAG的配置相对复杂,需要正确配置对等交换机之间的链路和端口聚合。不正确的配置可能导致网络故障或性能下降。

  2. 依赖高速互联链路:MLAG对等交换机之间的高速互联链路是实现冗余和链路聚合的关键。如果该链路发生故障,可能会导致网络中断或不稳定。

  3. 有限的互操作性:由于MLAG是一种特定的链路聚合技术,不同厂商的设备可能存在互操作性问题,限制了设备的选择和部署灵活性。

部署方案

以下是部署MLAG的一般步骤:

  1. 选择适当的硬件:选择支持MLAG功能的交换机和网络设备,并确保它们具备足够的性能和可靠性。

  2. 配置对等交换机:将两个对等交换机配置为MLAG对等模式,并通过高速互联链路进行互联。

  3. 配置MLAG端口组:将适当的端口配置为MLAG端口组,并将它们与网络设备连接起来。

  4. 测试和验证:通过测试和验证MLAG的功能和性能,确保它能够按预期工作,并提供所需的链路聚合和冗余。

  5. 监控和维护:定期监控MLAG的运行状态,及时处理故障和维护需求,并确保MLAG保持稳定和可靠。

注意事项

在部署MLAG时,需要注意以下事项:

  1. 确保对等链路的可靠性和冗余性,以防止单点故障。

  2. 配置MLAG对等交换机时,确保两个对等交换机的配置一致,以确保MLAG的正常工作。

  3. 定期监控MLAG的性能和运行状态,及时处理任何故障或性能问题。

  4. 在部署过程中,仔细测试和验证MLAG的功能和性能,以确保它能够按预期工作并满足需求。

  5. 在配置MLAG时,确保与其他网络技术和协议的兼容性,如VLAN、STP等。

  6. 在配置MLAG时,确保遵循厂商的最佳实践和建议,以确保安全和稳定性。

结论

多机箱链路聚合组(MLAG)是一种重要的多设备链路聚合技术,在数据中心和企业网络中得到广泛应用。MLAG通过将两个对等交换机充当一台交换机,提供增加的链路带宽、冗余和高可用性。尽管MLAG的配置可能较为复杂,并且对高速互联链路的依赖性较高,但其灵活的扩展性和管理性使得它成为构建可靠和高性能网络的理想选择。在部署MLAG时,应选择适当的硬件,正确配置对等交换机和MLAG端口组,并进行测试和验证。通过监控和维护MLAG的运行状态,可以确保网络的稳定性
