单模光纤和多模光纤的区别及常见疑问解答
mpty-paragraph" style="margin-top: -0.8em; margin-bottom: -0.8em; color: rgb(25, 27, 31); font-family: -apple-system, BlinkMacSystemFont, "Helvetica Neue", "PingFang SC", "Microsoft YaHei", "Source Han Sans SC", "Noto Sans CJK SC", "WenQuanYi Micro Hei", sans-serif; font-size: medium; text-wrap: wrap; background-color: rgb(255, 255, 255);">
随着网络技术的飞跃,光纤因其高速传输与大容量特性,成为通信领域的佼佼者。光纤主要分为单模与多模,两者在几何与传输特性上迥异,实际应用中表现显著不同。本文将深入剖析两者的差异与应用,助您精准选择与使用光纤,确保网络传输的高效与稳定。
一、单模光纤和多模光纤的基本结构区别
外护套颜色差异
快速区分单模与多模光纤,关键看外护套颜色。TIA-598C标准规定:黄色外护套标识OS1/OS2单模光纤,橙色为OM1/OM2多模光纤,水绿色为OM3/OM4多模光纤,而OM5多模光纤则采用绿色外护套。一目了然,高效识别。

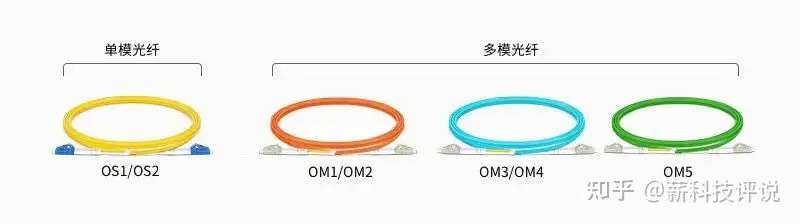

图1:单模光纤和多模光纤外护套颜色对比
纤芯的直径差异
单模光纤和多模光纤在纤芯直径上存在明显差异。
单模光纤(SMF)纤芯直径仅9μm,专注传输1310nm、1550nm及WDM波长单模式光,因此色散低、带宽高。相较之下,多模光纤(MMF)纤芯直径达50/62.5μm,能传输多种模式光,但因其模式众多,传输常数与群速率各异,导致带宽窄、色散大、损耗高。选择光纤时,需根据具体需求权衡两者特点。

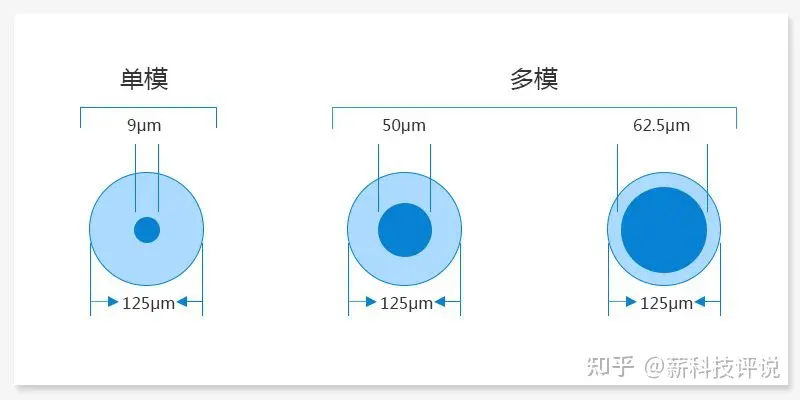

图2:单模光纤和多模光纤纤芯直径对比
光源差异

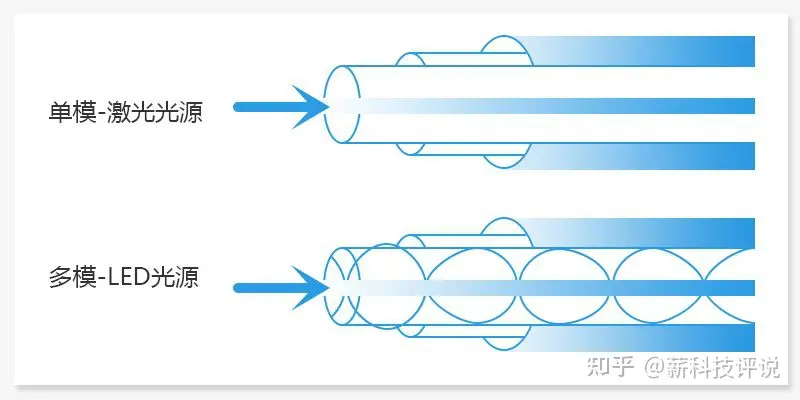

图3:单模光纤和多模光纤采用的光源对比
二、单模光纤和多模光纤的传输距离区别
单模光纤擅长长距离传输,多模光纤则适用于短距离。它们在不同速率的以太网中传输距离各异,具体数据如下表所示。

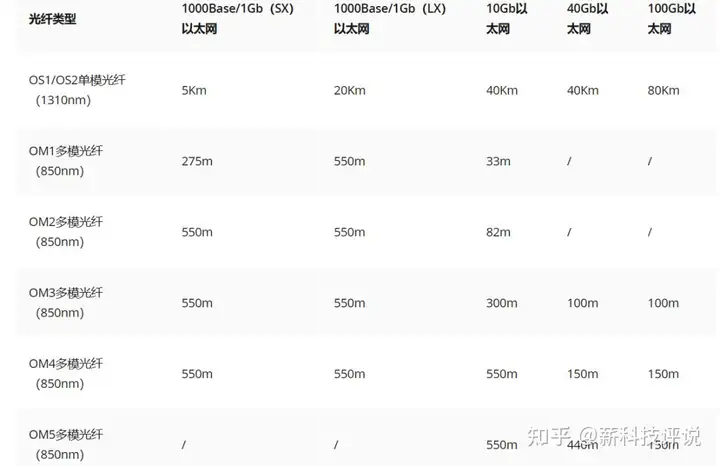

表1:单模光纤和多模光纤传输距离对比
单模光纤在1G和10G速率下传输距离远超多模光纤,但数据中心为何未全面采用?关键在于短距离传输。在此场景下,两者性能相当,但多模光纤成本更低,且OM3/OM4多模光纤支持更高速率。因此,在高速网络时代,多模光纤的需求仍相当可观。
三、单模光纤和多模光纤的成本区别
多模光纤系统搭建成本显著优于单模系统。多模传输系统(含光模块与光纤跳线)成本约3300-5300元,而单模系统则超6700元,价差逾千元。选择多模光纤,不仅性能优越,更实现成本节约。
四、单模光纤和多模光纤常见问答
1、单模光纤和多模光纤可以混合使用吗?
单模光纤与多模光纤因传输模式差异不能直接连接,否则易导致链路损耗和线路抖动。但借助单多模转换跳线(模式调节跳线),可轻松实现单模与多模链路的无缝连接,确保高效稳定传输。
2、可以在单模光纤上使用多模光模块吗?
单模光纤不宜搭配多模光模块,否则损耗严重,甚至导致通信中断。单模光纤线径小,多模光模块光发散角大,传输距离增长时信号衰减加剧,可能未达终点信号已尽失。
3、可以在多模光纤上使用单模光模块吗?

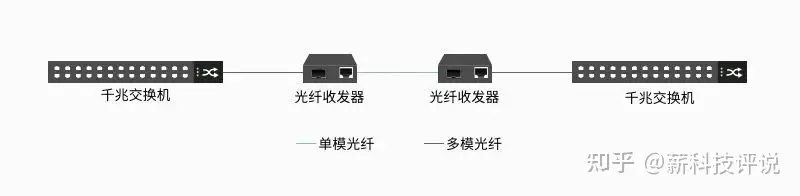

多模光纤可兼容单模光模块,但需光纤收发器转换。如1000BASE-LX单模模块经收发器即可在多模光纤上工作。此转换器亦解决单、多模光模块连接难题,实现高效通信。
4、单模光纤与多模光纤应该如何选择?
选单模或多模光纤,需权衡传输距离与成本。550米内,多模光纤经济高效;数千米以上,单模光纤则更胜一筹,确保稳定传输。
结语
单模光纤与多模光纤各具特色:单模光纤主导城域网与PON,而多模光纤则在企业网与数据中心大放异彩。选择时,只需依据实际布线需求,确保网络高效运行。
