最便宜10G网卡 浪潮x540 双口万兆网卡低到40元,这个万兆网卡性价比天花板



      网络越来越发达的今天,千兆网络已经满足不了很多人对内网速度的要求。奈何万兆设备一直居高不下,因此在千兆和万兆之间衍生出了2.5G网络。

        现在随着2.5G设备的普及,相关设备价格也在不断下探。不过一般买一张单口的2.5G网卡便宜的也要40元左右,双网卡的更是要到100多。而这张双口万兆网卡才仅仅40元。

       俗话说一分钱一分货,便宜肯定有便宜的道理。这张网卡不能直接插上使用,不过在其他大神的研究下,也是找到了突破口,只需要简单的修改了几处就可以正常使用了。目前来看浪潮这张网卡是升级万兆网络的性价比之选,价格也是比2.5G网卡便宜很多。


前些天分享了入手的浪潮双口万兆网卡,其实了解到这个网卡也是通过朋友。朋友家因为多条网路叠加,所以会有万兆网络环境的需求,家里早就铺设好了全套万兆环境。一次聊起网络相关的问题时,我就向他请教那些万兆网卡性价比高,他给我推荐了浪潮x540和惠普561FLR这两个网卡。接下来聊一聊这两个性价比天花板的万兆网卡。


首先是价格,现在千兆网络设备的价格已经非常平民化,随着2.5G设备开始更大面积的普及,价格也越来越平民化。目前可以买到的2.5G网卡,单口价格在40-60元之间,双口的价格在150-200之间,当然千兆肯定比这个还便宜。

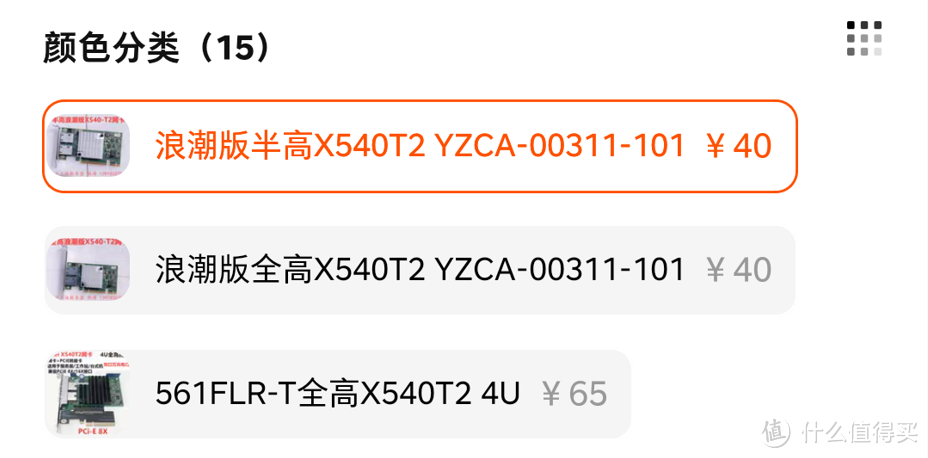

mprop="description" style="outline: 0px; margin-top: 0px; margin-bottom: 20px; padding: 0px; font-size: 16px; line-height: 1.8; word-break: break-all; overflow-wrap: break-word; color: rgb(51, 51, 51); white-space: pre-wrap; font-family: arial, sans-serif; background-color: rgb(255, 255, 255); text-indent: 2em;">而本文要说到的浪潮x540淘宝售价才40元,惠普561FLR也才65元,相比于2.5G的单口网卡,价格相差不大。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

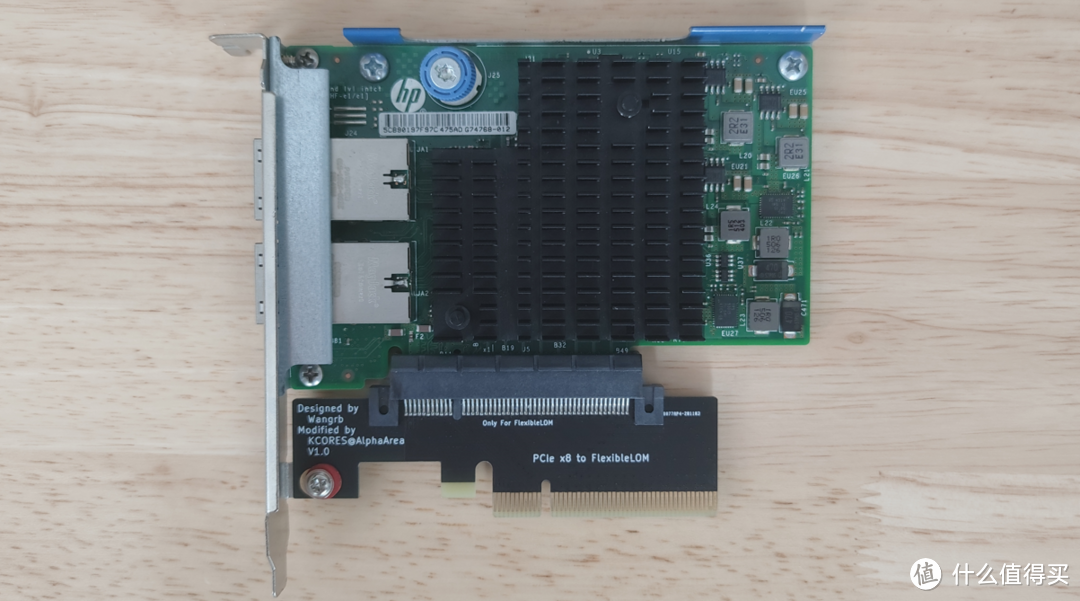

不过古语有云“一分钱一份”,便宜肯定是有便宜的道理。这些便宜的万兆网卡来源于服务器拆机,都是服务器适配的网卡,按理来说是不能只能用于普通家用主板的,但是勤劳的人们总能想到解决的方法。浪潮x540这个卡是非标准的x8+x1,只有部分可以正常识别,大部分家用主板可能存在兼容性的问题,需要经过修改才能达到兼容大部分主板。而惠普561FLR直接有大神定制出转接卡来适配家用主板,因此这个卡也比浪潮x540贵些。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

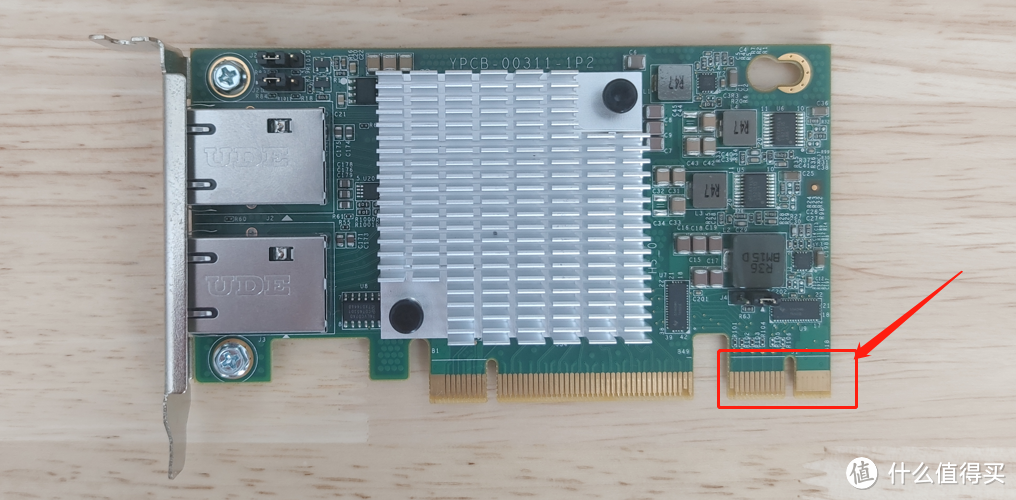

针对更加便宜的浪潮X540如何使用呢,接下来就详细聊聊这个卡的修改经验。首先这个卡为非标的x8+x1,其实是pcie 2.0 x8模式,也就是每个网口占用x4,在pcie 3.0 x4下也可以跑满万兆带宽(pcie 2.0 x8的总带宽等于pcie 3.0 x4)。对于使用主板是x16的插槽需要屏蔽掉最后面独立的部分,最简单的做法就是使用高温胶带贴住即可。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

对于很多家用主板此网卡无法识别的问题处理也非常简单,只需直接短接末尾两根引脚即可。对于使用x4接口基本上不用短接就能识别,短接是插到X8或者X16插槽不认卡才需要短接。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

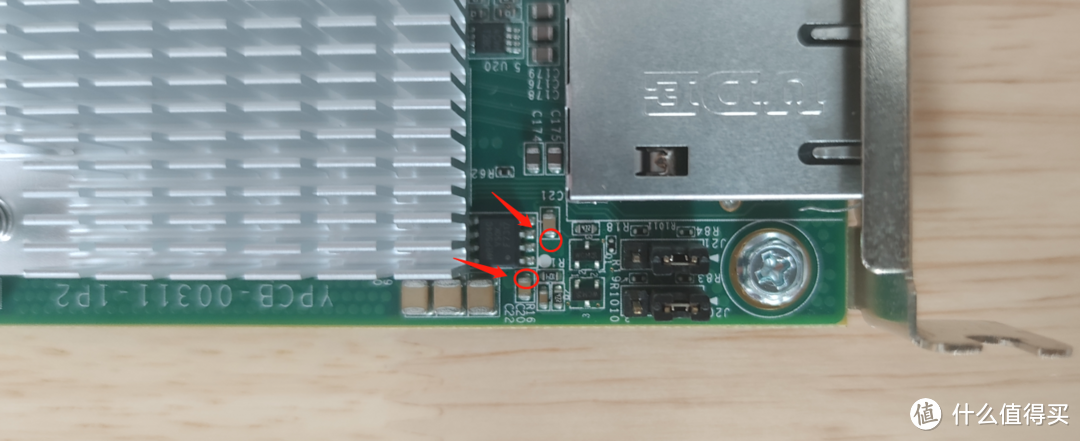

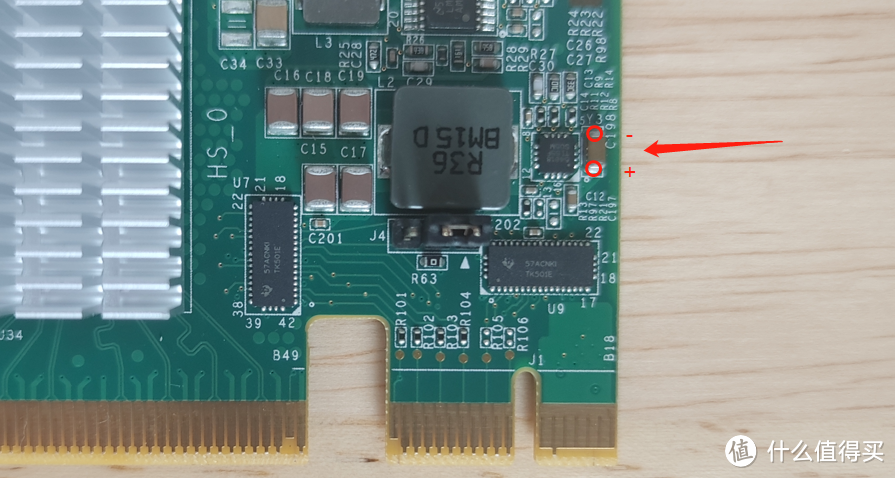

另外这个网卡只使用3.3V供电,部分主板可能存在3.3V供电不足的问题(不能开机,或者反复重启)。改供电方法就是把网卡的供电从默认的3.3VSB改到3.3V上,同时改后网卡关机不通电,也就不能使用网络唤醒。修改的方法就是短接下图两个红圈,这两个点是3.3V和3.3VSB的两个点,短接后就相当于把网卡的3.3V和3.3VSB两路电压合并成一路。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

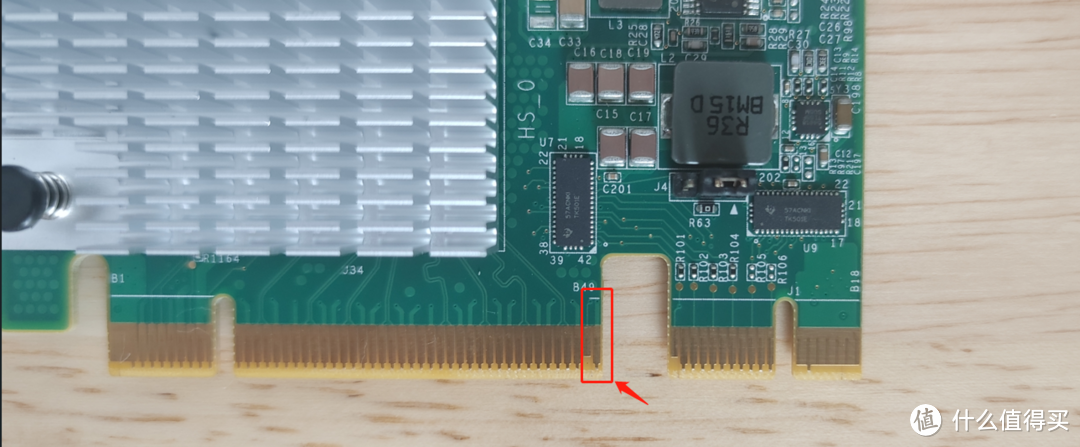

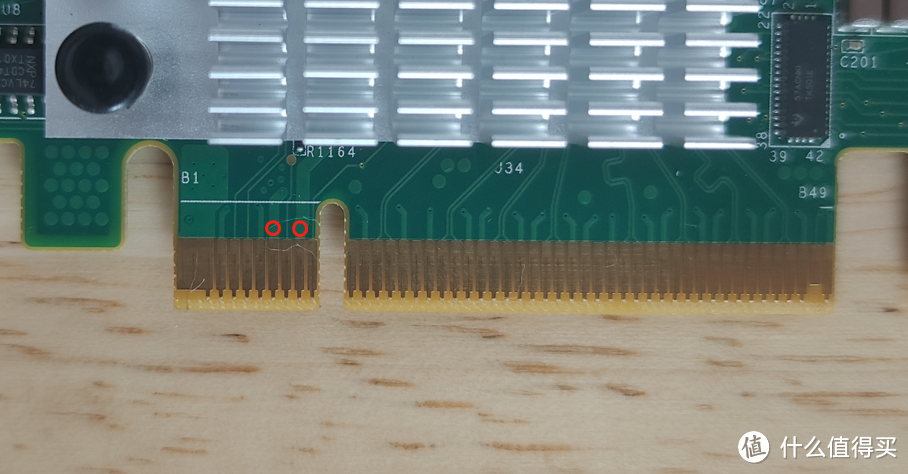

如果觉得修改这个地方有难度的话,可以尝试刮开下图红圈位置的金手指,直接短接,也就是短接B8和B10引脚,这两种修改供电的方法选一种即可。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

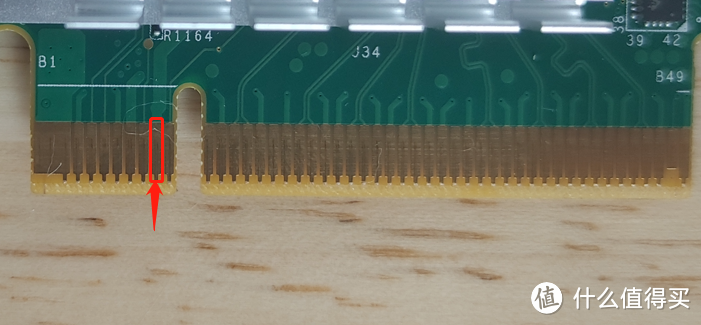

最后短接好3.3V和3.3VSB的两个后,用胶带屏蔽B10引脚,也就是3.3V待机引脚,这样就不会从3.3V待机引脚取电了。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

至此浪潮这种卡的所有需要修改的地方已经说明清楚了。修改需要有一定的动手能力,如果没有动手能力建议选择惠普561FLR这张卡更合适,买带转接卡的可以一劳永逸。

最后就是这两张万兆网卡发热巨大,需要单独加散热风扇。浪潮x540这个卡可以考虑选择5V的风扇,然后从这地方取电3.3V,这样风扇不会慢速噪音也小。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

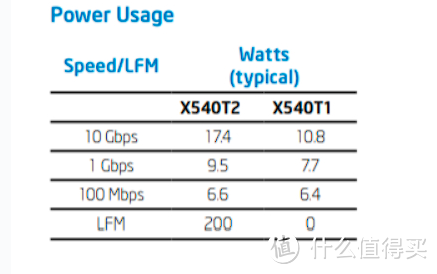

关于浪潮x540网卡的功耗,不接网线跟只接一根网线千兆模式空载下大概都是8w
一个网口万兆的情况下大概是12w。

双口万兆网卡低到40元,这个万兆网卡性价比天花板

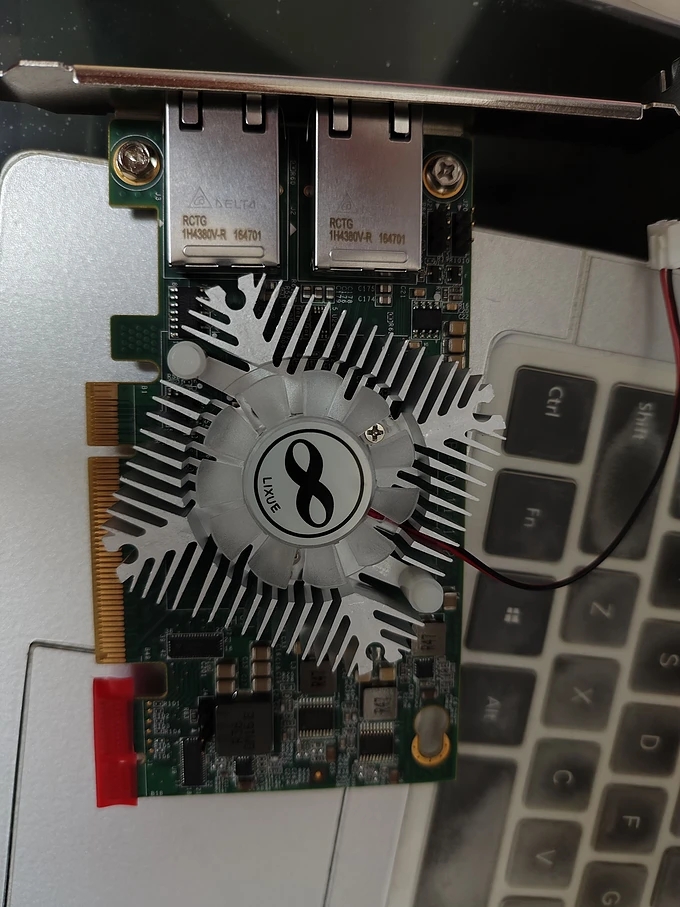

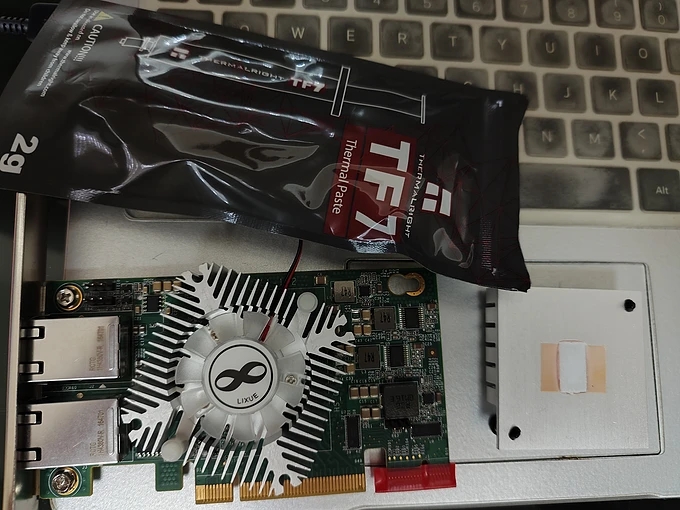

双万兆网卡x540-t2发热有点严重,一直想着加装个散热风扇,不过主板的PCIe槽比较紧凑,不能外贴一个8010,只好买了个lixue的散热风扇。加邮费到手价8块钱,改装挺容易的,不过需要外接风扇电源,散热效果挺好。

b2495470d2a22cfb8e51bbe520e44f67_65329ccfc84931386.jpg_e680.jpga3d7d1e1cec7867e07d9c2c0c478b813_65329cd104b451765.jpg_e680.jpg

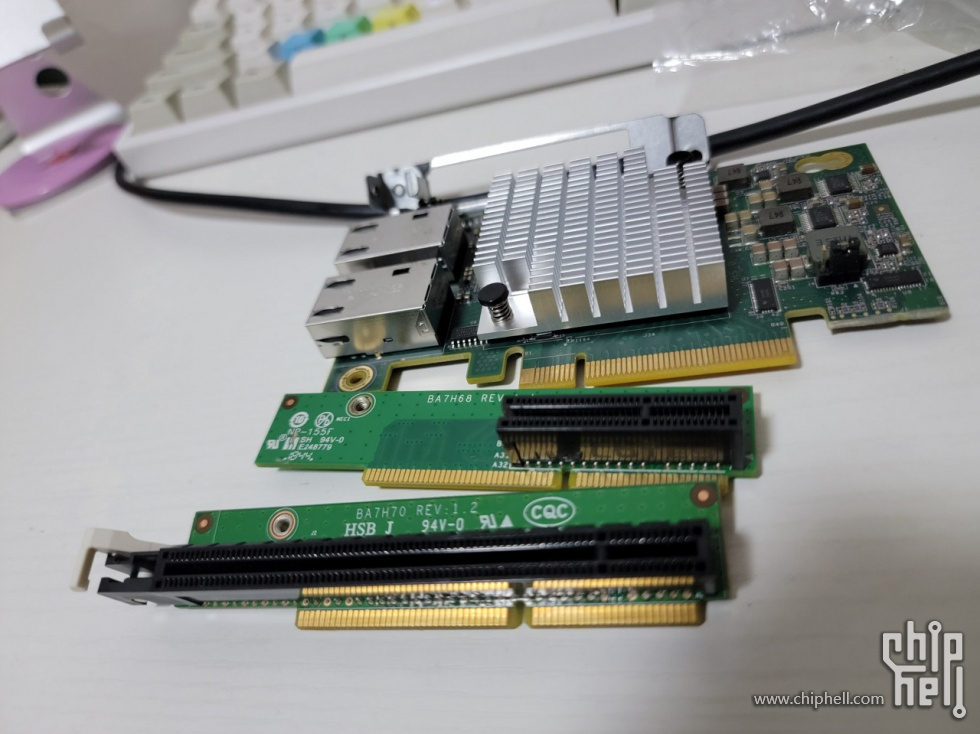

一开始用的x16的转接卡,进系统完全看不到设备,换成x4的转接卡就能正常识别使用了,好神奇,害我把x4的卡尾巴给切了,不然插不进去。不知道用透明胶把网卡金手指都贴起来留x4的是不是就可以用x16的转接卡了,没测试所以我也没结论

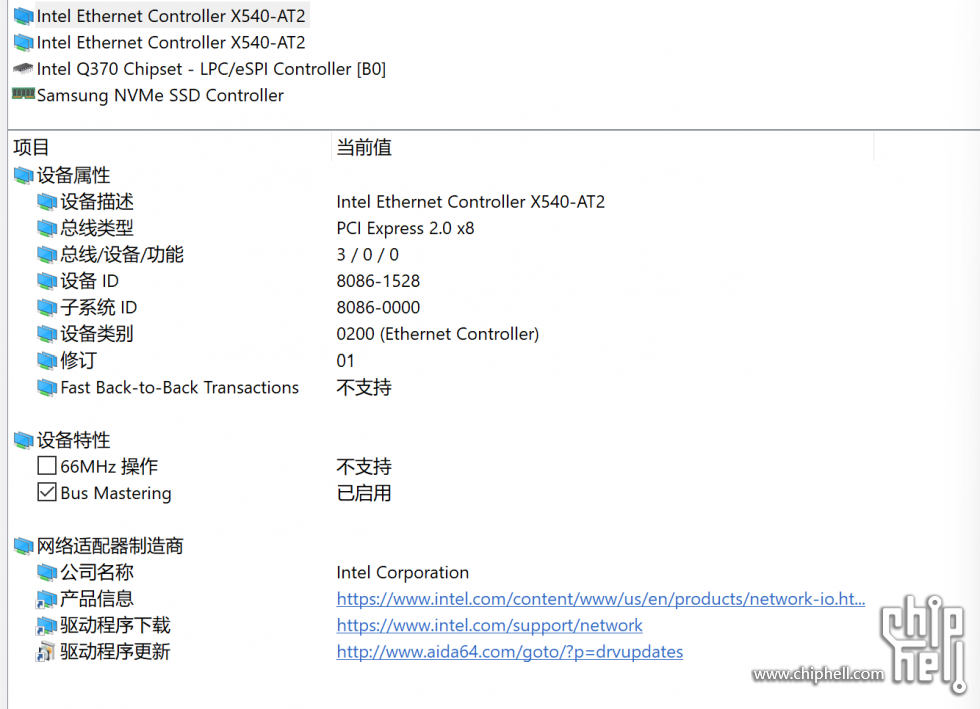

屏幕截图 2023-06-30 143823.png (398.66 KB, 下载次数: 22)

下载附件

2023-7-1 01:00 上传



这个上古古董是pcie 2.0的,还好x4带宽也够,要是x1就不够了

屏幕截图 2023-06-30 143508.png (513.15 KB, 下载次数: 23)

下载附件

2023-7-1 01:00 上传

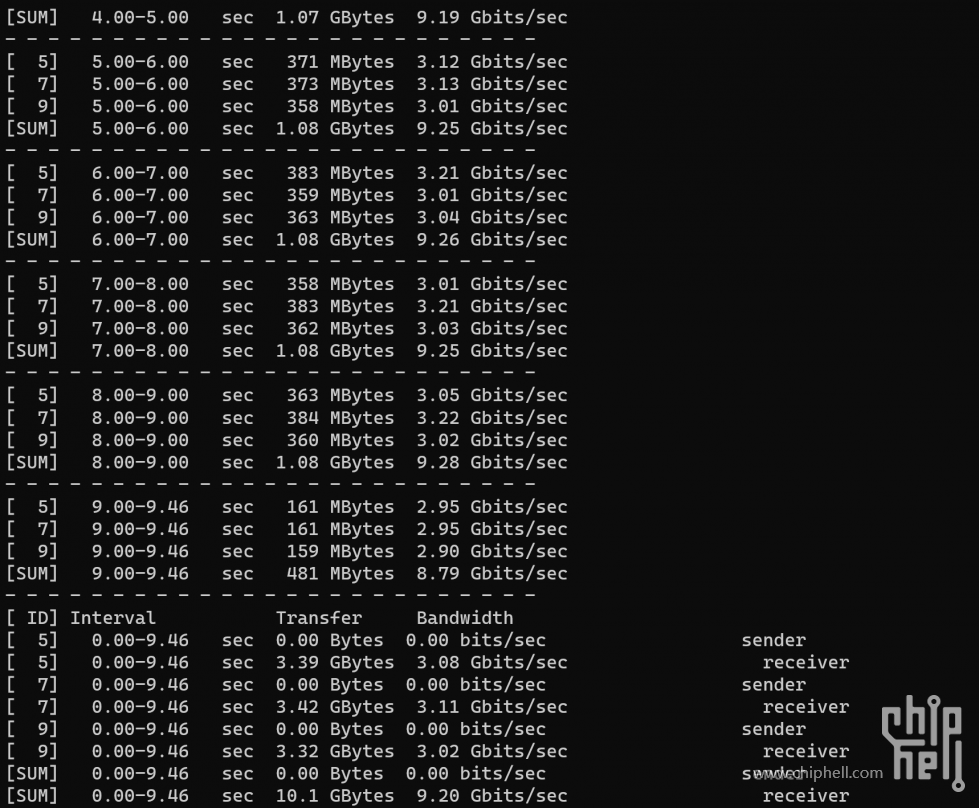

插上网线,自动协商10G速率,这个卡不支持2.5G和5G,所以要么当1G用,要么就是10G。随便跑一下测速,基本上能跑满,可能服务端是跑在低配置虚拟机上的原因离理论速度略微差一丢丢


说一下问题:
1. 这个卡,原本是x8+x1的异形接口,那个x1接口要么用透明胶贴起来,要么直接割掉,我是直接割掉了
2.  这个卡发热还是比较可观的,i350T4正常用只是温热,这个是烫手,所以要想稳定使用,还是装个小风扇吧,有一点风就能保持不烫
3. 在我这个机器上,关机之后还是继续会发热的,这就跟我当nas用的x10sdv集成的x557一个尿性了,nas上我最后是贴了个风扇接到主板的stby电源插针上保持全程微风吹来解决了,如果你不是7x24小时开机,那最好也是让风扇找一个一直通电的地方取电

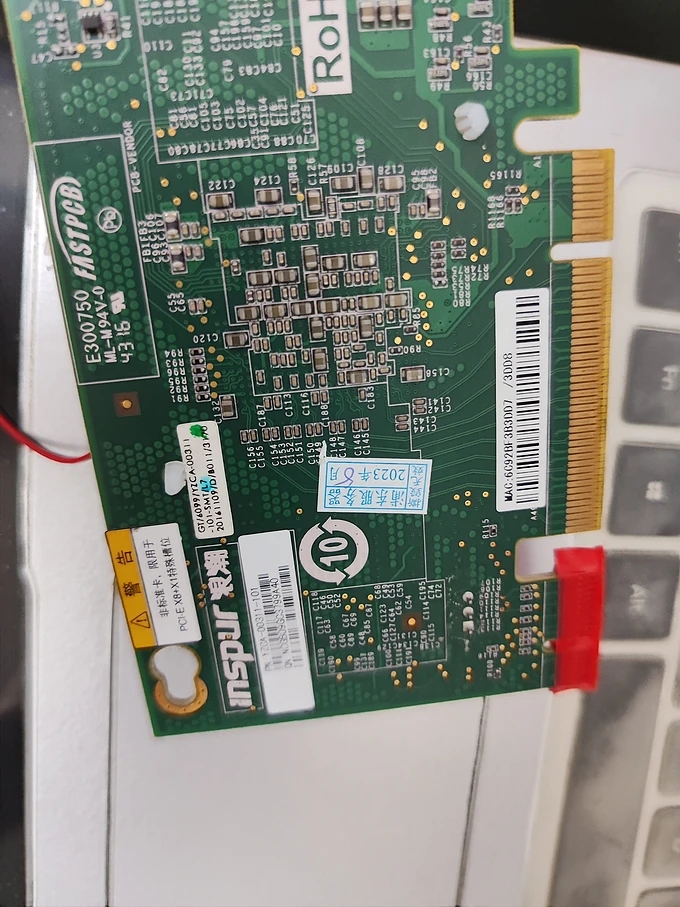

浪潮的这个卡是要屏蔽x1金手指的,用胶布贴起来就行
HP的561T是没有x1的部分的


总结起来就是,不到五十快钱,还想要什么自行车


1、万兆网络测速,包括iperf和ixchariot测速 2、快ping测试丢包 3、windows共享文件夹实际拷贝文件测试:发现默认MTU=1500的情况下,速度跑不满万兆,拷贝到共享盘只有600MB/S左右的速度,从共享盘复制,可以达到800MB/S多的速度,但总之是跑不满万兆。 4、解决方法之一:修改MTU=9000,可以更好的利用万兆网络,基本上可以跑满万兆,最起码也会比MTU1500提高很多。所以,对于万兆网络而言,巨型帧更适合,默认MTU会显得有些小,效率不够高。 5、万兆网卡X540-T2和X550-T2烤机测试:打流10分钟,看下电口万兆网卡的发热情况,风扇的30来度,没风扇的50度左右。

更详细可以看这个测评,从打流到发热测试都有

https://www.zhihu.com/zvideo/1721890943450685440


能使用主板型号


华擎x79 极限玩家3 使用离cpu最远的那根pcie,


bios里设置这根pcie为3.0 x8模式,其他pcie插槽先设置成pcie 1.0,


等插上网卡再进bios把其他插槽设置成pcie 3.0 可以完美使用


华硕b150/b250 plus 两根全长pcie插槽都可以正常使用,无需设置


技嘉b250m d3h 两根全长pcie插槽都可以正常使用,无需设置


技嘉b660m d3h /b660m 雪雕 两根全长pcie插槽可以正常使用,无需设置


华擎 b150m pros4 两根全长pcie插槽都可以正常使用,无需设置 ——最爱授权管理


华硕TUF B550M-PLUS WIFI II插在南桥出来的x4槽可以识别使用 离回


x99和z77都是得插全针 柠檬汁挤入眼


h61 h55 z87    远洋之帆aw


商务主机 vostro 3681 咖啡萌萌哒


X99DELUXE 老弟五十号


华硕Z170-DELUXE第一和第三显卡插槽可以,华硕B150M/B365M/B460M/B560可以,华硕TUF B460M PRO第一第二显卡插槽可以,华硕Z590-A吹雪主板第一显卡插槽可以,第二第三显卡插槽不行,我看也是走的CPU通道,PCI-E X4插槽可以走的南桥通道,华擎H470M-ITX显卡插槽不行  云中漫步2006


豆希B360主板可以识别,Windows10与黑群晖3622+可以装上驱动!威联通873A可以识别使用!贫嘴贱齿愤青


华硕b250m plus 技嘉b365m小雕 派大星official


微星b450m迫击炮必须使用第一个槽,下面第二槽经常用着用着报错误代码 cc星辰star


不能使用主板型号


华南x79 4d双路大板 梅捷铭瑄b85 up自测


映泰b250gt3  派大星official


n3160 b75 h81 b85 基本都无法使用,插上网卡,上电后散热器风扇转一下,然后停机


改线技术性问题非必要不建议 出现问题自己承担


没合适的胶布直接把接触的金属挂掉了 (线太厚了挂不断) 把ab两面连起来然后连到sata的3.3v成功体验万兆内网


来自nas吧 行雺整理


主要问题有三个:


1、发热大。加5cm风扇解决。关机后也发热需要去bios里找关于PCIe供电的或者关于节能的


2、插上不开机。主板供电问题,3.3v待机的功率不够,一般表现是开机风扇转一下就停或者没反应。解决很麻烦,要把PCIe的3.3v接到3.3v待机上,然后屏蔽掉3.3v待机的针脚就是B10脚,这样的问题是无法使用WOL,好处是关机后不会发热


3、进系统不识别。解决办法是把最后两根针脚一坨锡短接 作者:俊飞ys https://www.bilibili.com/read/cv22055663/?jump_opus=1 出处:bilibili
