超详细OSPF基础配置,零基础网工小白也能看懂

一、OSPF功能介绍:

OSPF(Open Shortest Path First)为 IETF OSPF 工作组开发的一种基于链路状态的内部网关路由协议。OSPF 是专为 IP 开发的路由协议,直接运行在 IP 层上面,协议号为 89,采用组播方式进行 OSPF 包交换,组播地址为 224.0.0.5 (全部 OSPF 设备)和 224.0.0.6(指定设备)。当 OSPF 路由域规模较大时,一般采用分层结构,即将 OSPF 路由域分割成几个区域(AREA),区域之间通过一个骨干区域互联,每个非骨干区域都需要直接与骨干区域连接。

二、OSPF应用场景:

OSPF路由协议是目前主流的IGP协议,被绝大部分客户所认可并实际采用,广泛应用于各个行业,像教育,金融,医疗,政府,运营商,企业等,不论组网模型是复杂还是简单,设备数量多少,路由条目的多少,OSPF都能很好的满足各类需求,他的丰富的路由策略控制功能,分层设计也是一大优势,所以在网络部署IGP协议的时候,可优先考虑OSPF组网。

三、OSPF实验配置:

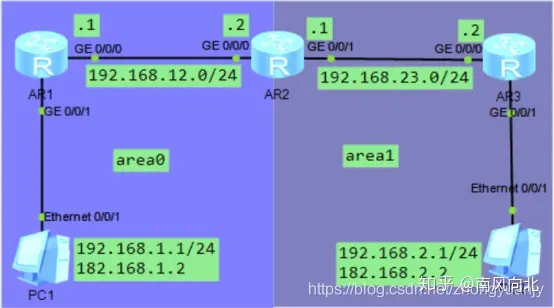

1、拓扑图

mpty-paragraph" style="margin-top: -0.8em; margin-bottom: -0.8em; color: rgb(25, 27, 31); font-family: -apple-system, BlinkMacSystemFont, "Helvetica Neue", "PingFang SC", "Microsoft YaHei", "Source Han Sans SC", "Noto Sans CJK SC", "WenQuanYi Micro Hei", sans-serif; font-size: medium; text-wrap: wrap; background-color: rgb(255, 255, 255);">

2、实验目的:全网路由器运行ospf协议,使全网路由可达

3、配置思路:
1)搭建好拓扑图环境,标出规划好的IP地址
2)修改网络设备默认名称、配置好IP地址
3)配置OSPF路由,使各网段之间实现互访

4、配置过程:

步骤一:修改网络设备默认名称、配置好IP地址
1)配置各PC信息 (略)

2)配置路由器AR1默认名称及接口IP
sys //进入系统视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR1 //给设备修改名称
[AR1]int g0/0/0 //进入接口模式
[AR1-GigabitEthernet0/0/0]ip add 192.168.1.2 24
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 192.168.12.1 24

3)配置路由器AR2默认名称及接口IP
sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR2
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]i add 192.168.12.2 24
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 192.168.23.1 24
[AR2-GigabitEthernet0/0/1]quit

4)配置路由器AR3默认名称及接口IP
sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR3
[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip add 192.168.23.2 24
[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip add 192.168.2.2 24
[AR3-GigabitEthernet0/0/1]quit

步骤二、配置RIP路由,使各网段之间通过该链路实现互访
1)配置路由器AR1的OSPF路由
[AR1]ospf router-id 1.1.1.1 //启用OSPF,并配router id 为1.1.1.1
[AR1-ospf-1]area 0 //区域为0
[AR1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 //发布直连网段与通配符
[AR1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255

注:通配符0.0.0表示这一部分要与192.168.1完全一致,最后为255表示可在1-255内取值,也即192.168.1.0/24这一网段*

2)配置路由器AR2的OSPF路由

[AR2]ospf router-id 2.2.2.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]area 1
[AR2-ospf-1-area-0.0.0.1]network 192.168.23.0 0.0.0.255


出现该提示信息说明邻居建立成功

  1. 配置路由器AR3的OSPF路由
    [AR3]ospf router-id 3.3.3.3
    [AR3-ospf-1]area 1
    [AR3-ospf-1-area-0.0.0.1]network 192.168.23.0 0.0.0.255
    [AR3-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255



四、配置验证:

1、查看各路由器路由表,输入命令dis ip routing-table

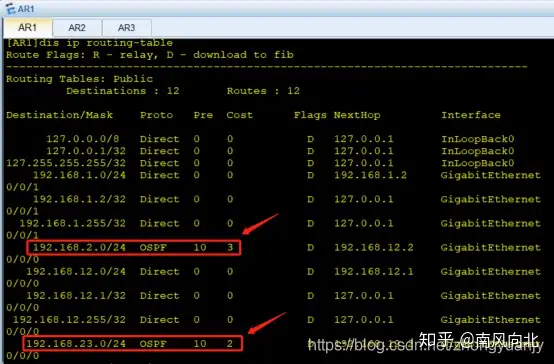

1)路由器AR1:[AR1]dis ip routing-table

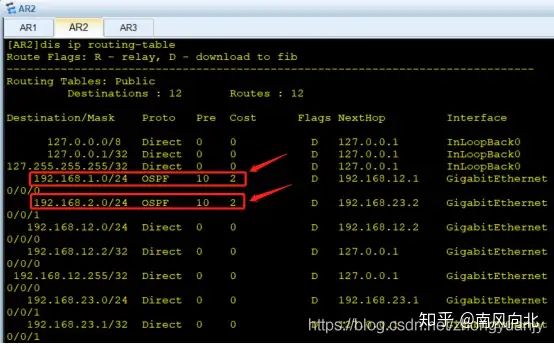

2)路由器AR2:[AR2]dis ip routing-table

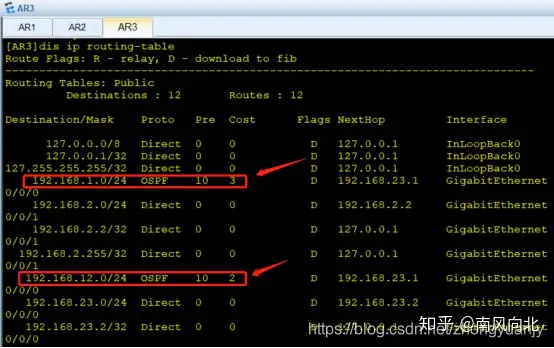

3)路由器AR3:[AR3]dis ip routing-table

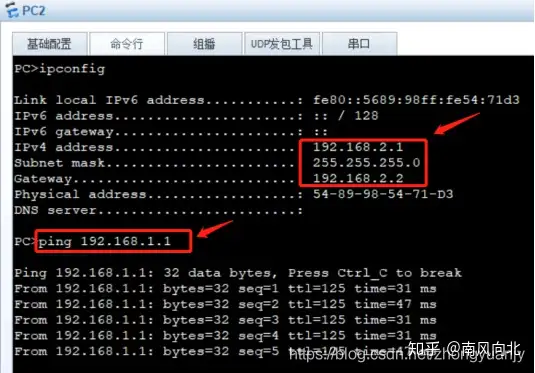

4)测试两台主机连通性:

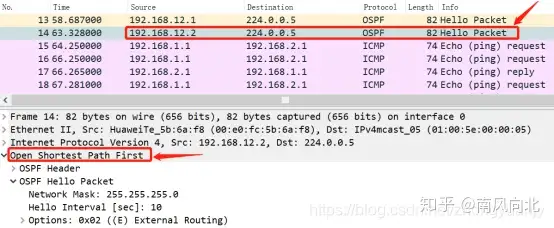

5)最后来看一下抓包信息:


通过抓包信息,可以看出OSPF发布的hello报文也是组播报文,组播地址是224.0.0.5
至此,OSPF路由基础配置完成

五、总结与扩展:

1、适用范围:应用于规模适中的网络中,最多可支持几百台NE。例如,中小型企业网络。
2、收敛速度:收敛速度快,小于1s。
3、扩展性:通过划分区域扩展网路支撑能力。
4、无自环:由于OSPF根据收集到的链路状态用最短路径树算法计算路由,从算法本身保证了不会生成自环路由。
5、区域划分:允许自治系统的网络被划分成区域来管理,区域间传送的路由信息被进一步抽象,从而减少了占用的网络带宽。
6、组播发送:在某些类型的链路上以组播地址发送协议报文,减少对其他设备的干扰。
