本节介绍用CentOS7的Firewalll来做NAT以及端口映射

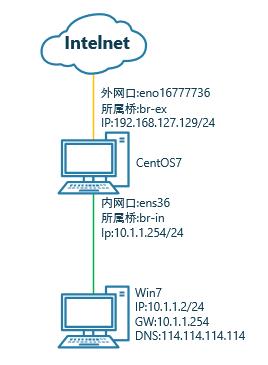

实验拓扑:


因为我的环境里CentOS7上有KVM虚拟机需要共享网卡上网,所以我把网卡都添加到了桥里面,当然这里也可以不用桥,直接用物理网口;


用nmcli创建桥,并添加网口到桥;然后给桥设置IP地址:


先创建两个桥"br-ex"和"br-in"

[root@localhost ~]# nmcli con add type bridge con-name br-ex ifname br-ex autoconnect yesConnection 'br-ex' (2b823432-af25-497a-9b59-8b63709ef8ad) successfully added.[root@localhost ~]# nmcli con add type bridge con-name br-in ifname br-in autoconnect yesConnection 'br-in' (e9c07ace-4182-41db-8208-7b93c139842f) successfully added.[root@localhost ~]# nmcli con showNAME                UUID                                  TYPE            DEVICE
Wired connection 1  8c368bb5-8050-355f-a513-49b5c4bca3f8  802-3-ethernet  ens36
br-ex               2b823432-af25-497a-9b59-8b63709ef8ad  bridge          br-ex
br-in               e9c07ace-4182-41db-8208-7b93c139842f  bridge          br-in
eno16777736         01ef745d-f2ee-421a-8dd5-4da36d509e2a  802-3-ethernet  eno16777736
[root@localhost ~]#

将网卡"ens36"加入到"br-in",将网卡"eno16777736"加入到"br-ex"

这里首先删除nmcli里的connection

[root@localhost ~]# nmcli connection delete eno16777736 Connection 'eno16777736' (01ef745d-f2ee-421a-8dd5-4da36d509e2a) successfully deleted.[root@localhost ~]# nmcli con delete "Wired connection 1" Connection 'Wired connection 1' (8c368bb5-8050-355f-a513-49b5c4bca3f8) successfully deleted.[root@localhost ~]#

然后将网卡添加到相应的桥中

[root@localhost ~]# nmcli connection add type bridge-slave con-name eno16777736 ifname eno16777736 autoconnect yes master br-exConnection 'eno16777736' (cc6b32bf-4a23-42a1-af6e-85cf93f1686f) successfully added.[root@localhost ~]# nmcli connection add type bridge-slave con-name ens36 ifname ens36 autoconnect yes master br-inConnection 'ens36' (2b7cf193-22eb-4b61-8887-1aed25b33fd1) successfully added.[root@localhost ~]# nmcli con showNAME         UUID                                  TYPE            DEVICE
br-ex        2b823432-af25-497a-9b59-8b63709ef8ad  bridge          br-ex
br-in        e9c07ace-4182-41db-8208-7b93c139842f  bridge          br-in
eno16777736  cc6b32bf-4a23-42a1-af6e-85cf93f1686f  802-3-ethernet  eno16777736
ens36        2b7cf193-22eb-4b61-8887-1aed25b33fd1  802-3-ethernet  ens36
[root@localhost ~]#


此环境中外网的IP是自动获取的,当然用固定的也是可以的


下面要设置NAT了

1、启用IP转发

[root@localhost ~]# echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf[root@localhost ~]# sysctl -p    #使更改立即生效net.ipv4.ip_forward = 1[root@localhost ~]#


2、在Firewall中将桥放到相应的zone

[root@localhost ~]# firewall-cmd --zone=external --change-interface=br-ex --permanent The interface is under control of NetworkManager, setting zone to 'external'.success[root@localhost ~]# firewall-cmd --zone=internal --change-interface=br-in --permanent The interface is under control of NetworkManager, setting zone to 'internal'.success[root@localhost ~]#firewall-cmd --list-all-zones...省略...
internal (active)
  target: default
  icmp-block-inversion: no
  interfaces: br-in
  sources:
  services: dhcpv6-client mdns samba-client ssh
  ports:
  protocols:
  masquerade: no
  forward-ports:
  sourceports:
  icmp-blocks:
  rich rules:


external (active)
  target: default
  icmp-block-inversion: no
  interfaces: br-ex
  sources:
  services: ssh
  ports:
  protocols:
  masquerade: yes
  forward-ports:
  sourceports:
  icmp-blocks:
  rich rules:
  ...省略...

3、设置IP地址伪装(让所有内网的流量出去到外网源地址都伪装成br-ex的地址)

[root@localhost ~]# firewall-cmd --zone=external --add-masquerade --permanent Warning: ALREADY_ENABLED: masquerade
success[root@localhost ~]# firewall-cmd --zone=external --list-allexternal (active)
  target: default
  icmp-block-inversion: no
  interfaces: br-ex
  sources:
  services: ssh
  ports:
  protocols:
  masquerade: yes
  forward-ports:
  sourceports:
  icmp-blocks:
  rich rules:

  [root@localhost ~]# firewall-cmd --zone=internal --list-allinternal (active)
  target: default
  icmp-block-inversion: no
  interfaces: br-in
  sources:
  services: dhcpv6-client mdns samba-client ssh
  ports:
  protocols:
  masquerade: no
  forward-ports:
  sourceports:
  icmp-blocks:
  rich rules:


4、设置NAT

[root@localhost ~]# firewall-cmd --permanent --direct --passthrough ipv4 -t nat -I POSTROUTING -o br-ex -j MASQUERADE -s 10.1.1.0/24success[root@localhost ~]# firewall-cmd --reload    #reload Firewall让配置生效success

5、给"br-in"设置IP地址

[root@localhost ~]# nmcli con modify br-in ipv4.addresses 10.1.1.254/24 autoconnect yes ipv4.method manual[root@localhost ~]# nmcli con up br-inConnection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/50)[root@localhost ~]# ip a1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eno16777736: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br-ex state UP qlen 1000
    link/ether 00:0c:29:07:82:16 brd ff:ff:ff:ff:ff:ff
3: ens36: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br-in state UP qlen 1000
    link/ether 00:0c:29:07:82:20 brd ff:ff:ff:ff:ff:ff
4: br-ex: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000
    link/ether 00:0c:29:07:82:16 brd ff:ff:ff:ff:ff:ff
    inet 192.168.127.129/24 brd 192.168.127.255 scope global dynamic br-ex
       valid_lft 1512sec preferred_lft 1512sec
    inet6 fe80::2ab1:e7db:9af:27f/64 scope link
       valid_lft forever preferred_lft forever
19: br-in: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN qlen 1000
    link/ether 00:0c:29:07:82:20 brd ff:ff:ff:ff:ff:ff
    inet 10.1.1.254/24 brd 10.1.1.255 scope global br-in
       valid_lft forever preferred_lft forever[root@localhost ~]# #这个时候br-in还没有完全UP起来,稍等几秒钟再看[root@localhost ~]# ip a1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eno16777736: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br-ex state UP qlen 1000
    link/ether 00:0c:29:07:82:16 brd ff:ff:ff:ff:ff:ff
3: ens36: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br-in state UP qlen 1000
    link/ether 00:0c:29:07:82:20 brd ff:ff:ff:ff:ff:ff
4: br-ex: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000
    link/ether 00:0c:29:07:82:16 brd ff:ff:ff:ff:ff:ff
    inet 192.168.127.129/24 brd 192.168.127.255 scope global dynamic br-ex
       valid_lft 1435sec preferred_lft 1435sec
    inet6 fe80::2ab1:e7db:9af:27f/64 scope link
       valid_lft forever preferred_lft forever
19: br-in: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000
    link/ether 00:0c:29:07:82:20 brd ff:ff:ff:ff:ff:ff
    inet 10.1.1.254/24 brd 10.1.1.255 scope global br-in
       valid_lft forever preferred_lft forever
    inet6 fe80::5bec:cd7f:9ae7:12a5/64 scope link
       valid_lft forever preferred_lft forever
#可以看到br-in已经UP起来了

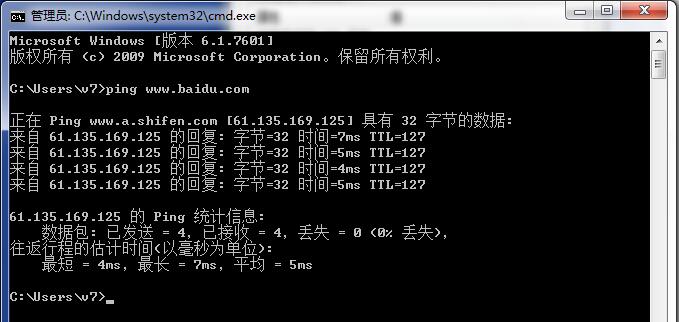

6、到win7中测试

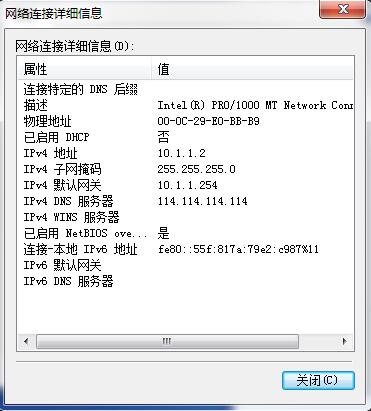

这里因为没有在CentOS7里配置DHCP服务,所以win7需要手动配置IP

至此NAT设置完成


7、端口映射


这里从外网访问win7的远程桌面(TCP3389号端口)为例

再外网访问192.168.127.129的3389号端口,Firewall会将流量转给win7(10.1.1.2)

[root@localhost ~]# firewall-cmd --zone=external --add-forward-port=port=3389:proto=tcp:toport=3389:toaddr=10.1.1.2 --permanent success[root@localhost ~]# firewall-cmd --reload success[root@localhost ~]# firewall-cmd --zone=external --list-forward-ports port=3389:proto=tcp:toport=3389:toaddr=10.1.1.2[root@localhost ~]#

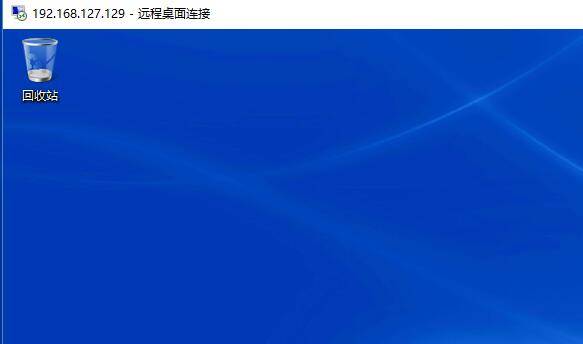

配置win7的远程桌面后验证
