万兆网卡实际吞吐量_Synology 群晖万兆网卡评测

前言
2017年群晖发布的DS1517+开启了桌面NAS可以扩展PCIE设备的时代。后面高端群晖NAS都可以使用PCIE网卡来给NAS扩展万兆口。很多朋友都会问，群晖NAS要买怎样的网卡？市面上网卡各式各样都有。群晖也因此推出了自家原厂的万兆网卡。
如果说兼容稳定，一定是原厂网卡和原厂的NAS最为匹配。
这次带来群晖原厂万兆网卡E10G18-T1，E10G18-T2和E10G17-F2三片网卡的评测。

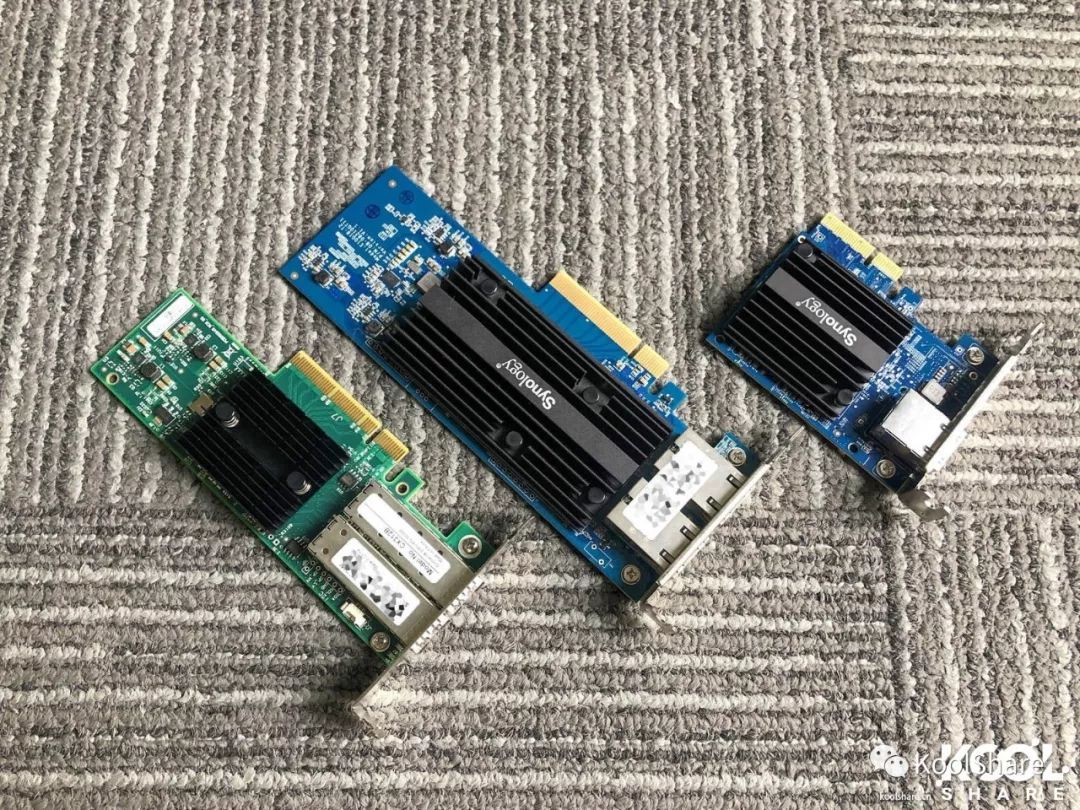

三片网卡全家福

E10G代表10G万兆网卡
17、18代表网卡发布年份。
T代表电口，F代表光口
1、2代表端口数量
综上
E10G18-T2，就是18年发布的2端口，电口万兆卡。
E10G17-F2，就是17年发布的2端口，光口万兆卡。
根据这个规则很容易从网卡型号大概知道网卡的规格。未来有新网卡发布，可以参考命名规则知道大概网卡规格。开箱
一共三片网卡，我们分别开箱。E10G18-T1

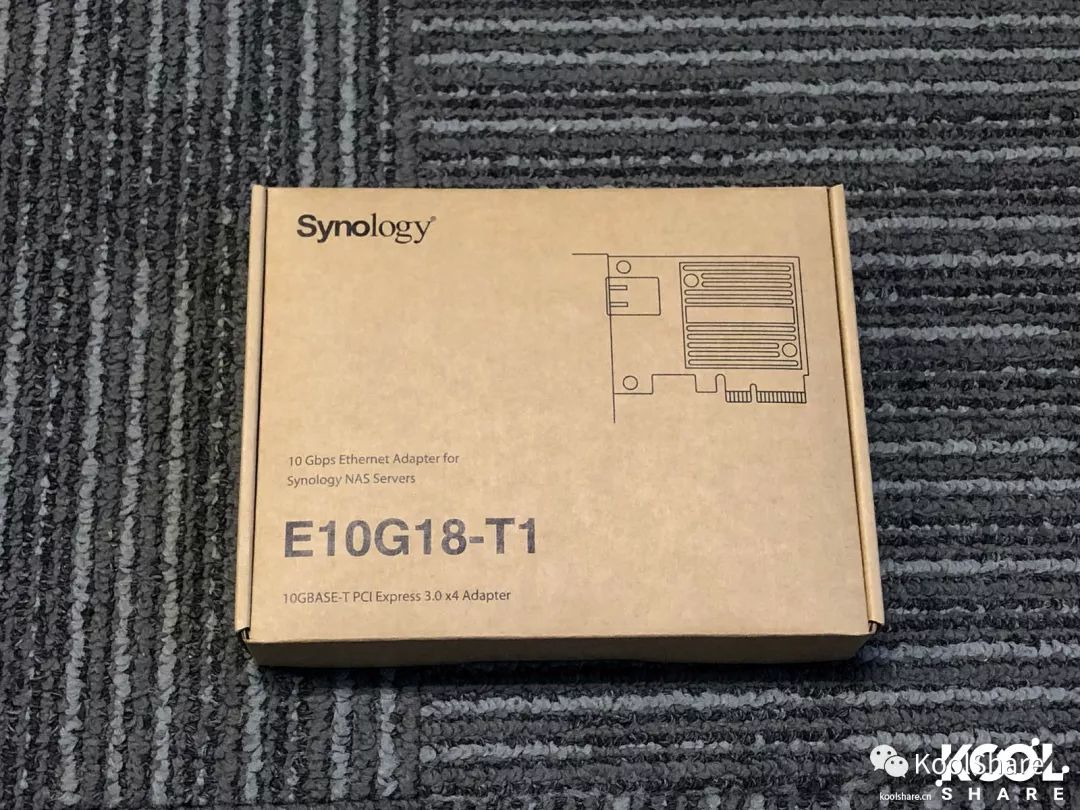

E10G18-T1是一片单口PCIE 3.0x4万兆网卡。群晖牛皮纸包装。

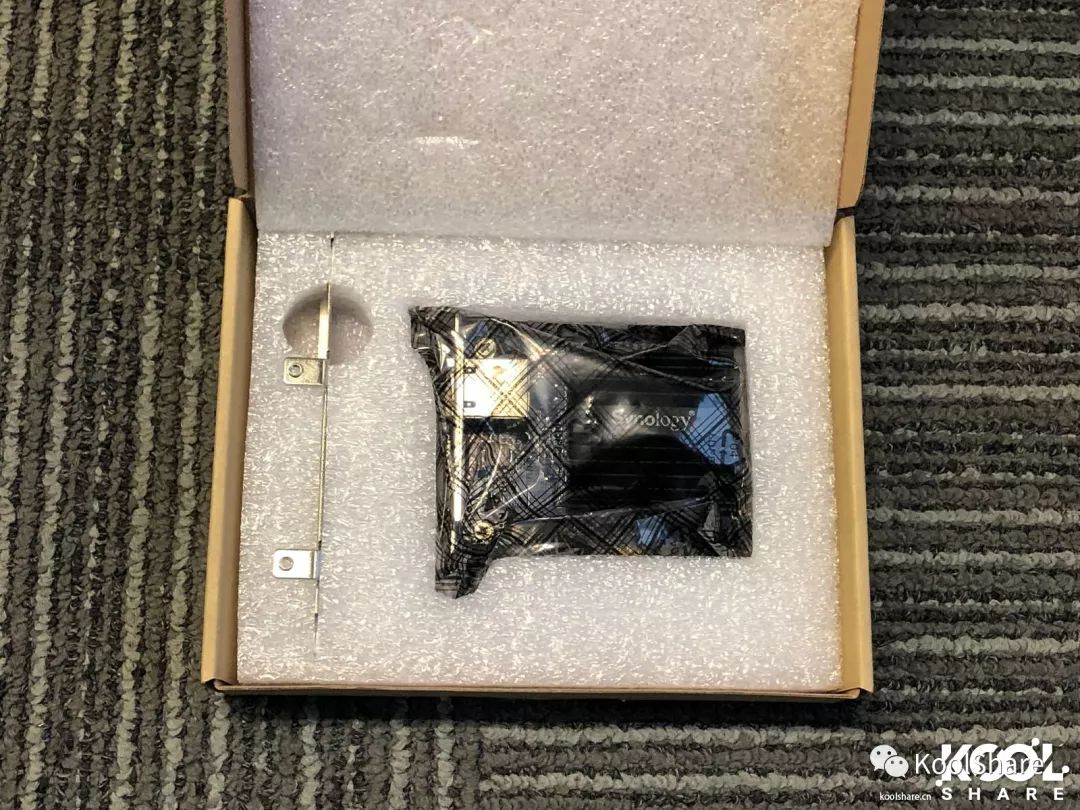

打开包装，默认安装了短挡板。配备长挡板可以给用户安装到PC上。

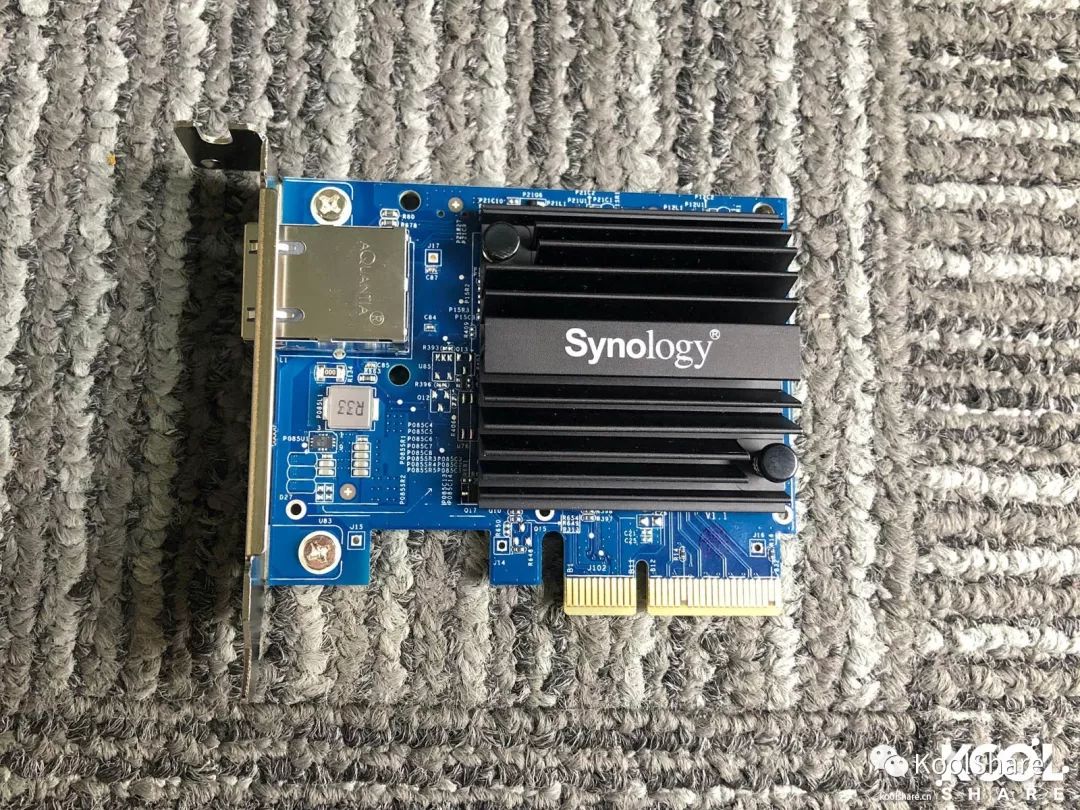

网卡正面覆盖散热片

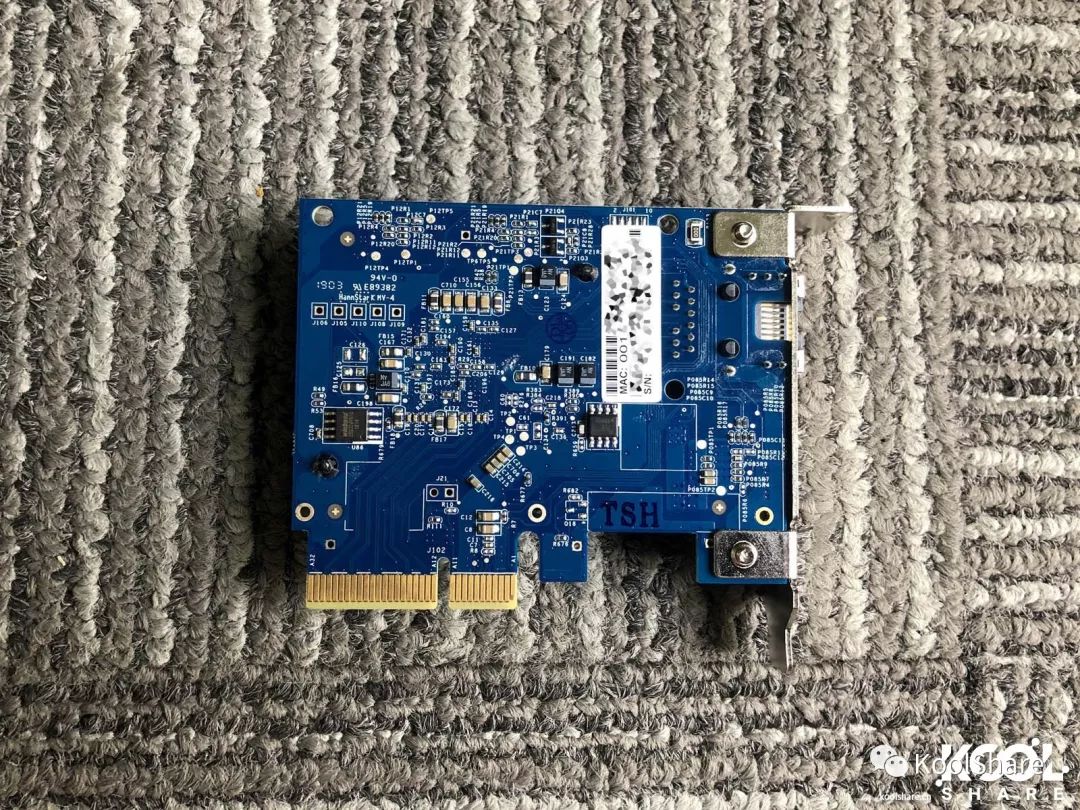

网卡背面

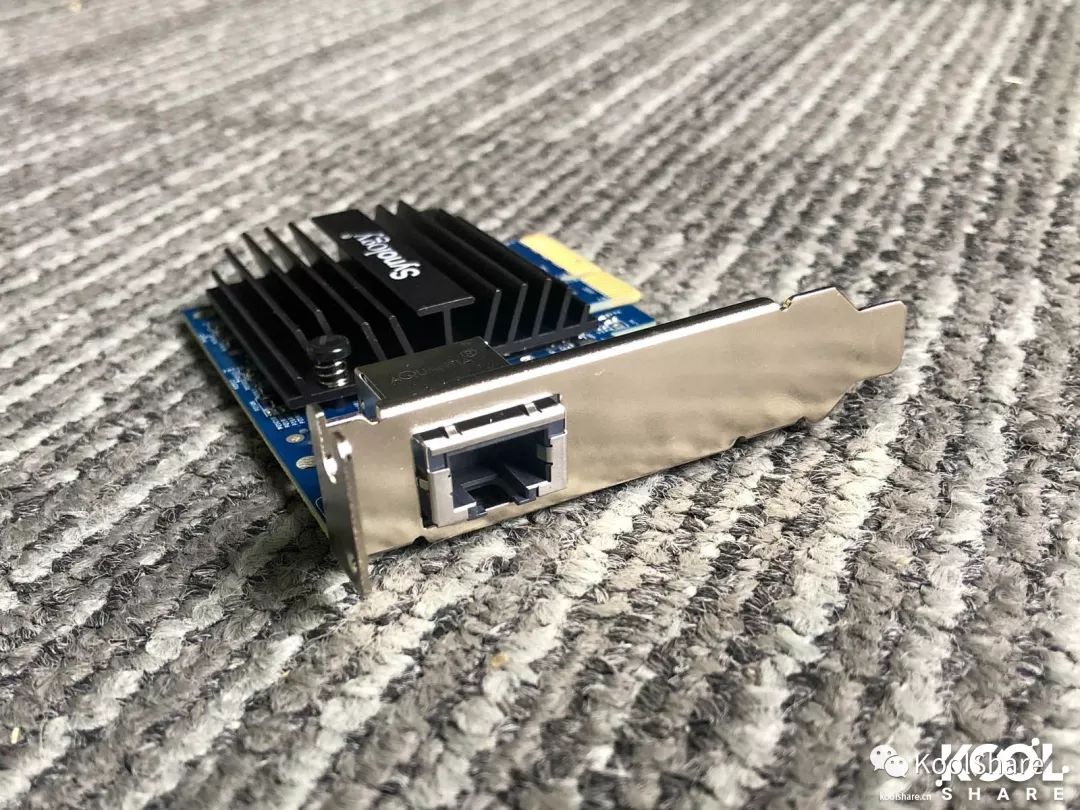

网卡网口部分E10G18-T2

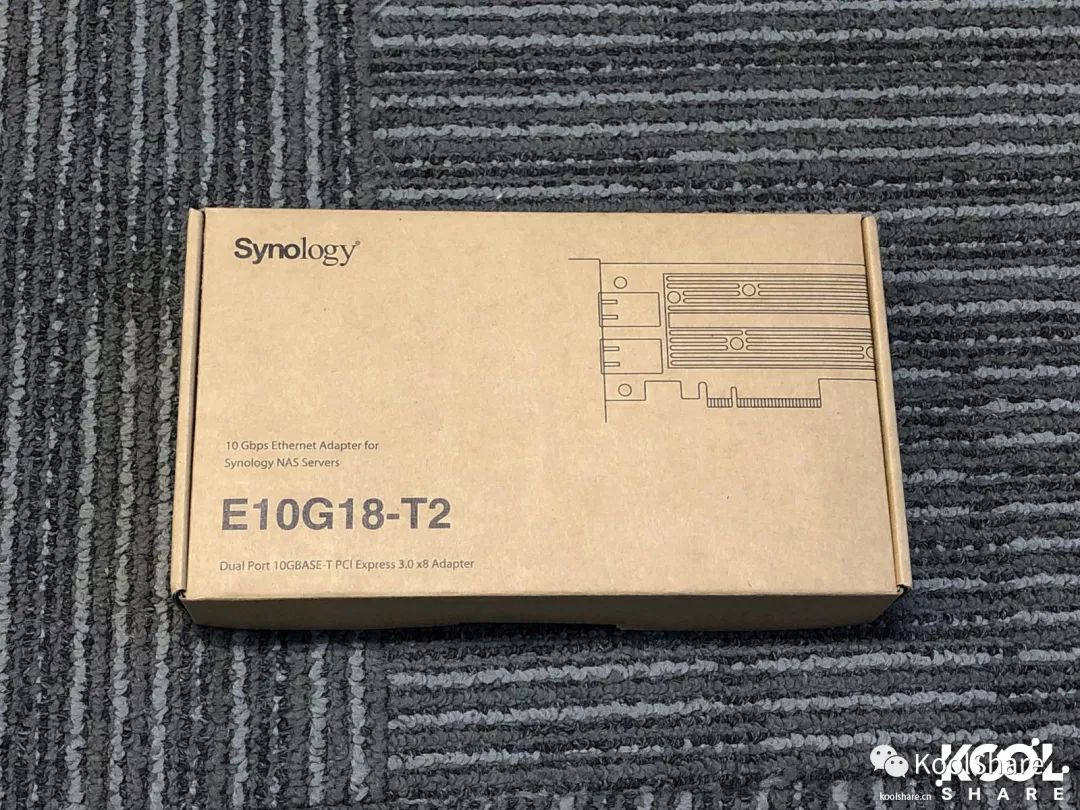

E10G18-T2是一片双口PCIE 3.0x8万兆网卡。群晖牛皮纸包装。
打开包装，默认安装短挡板。配备长挡板可以给用户安装到PC上。
网卡正面覆盖散热片

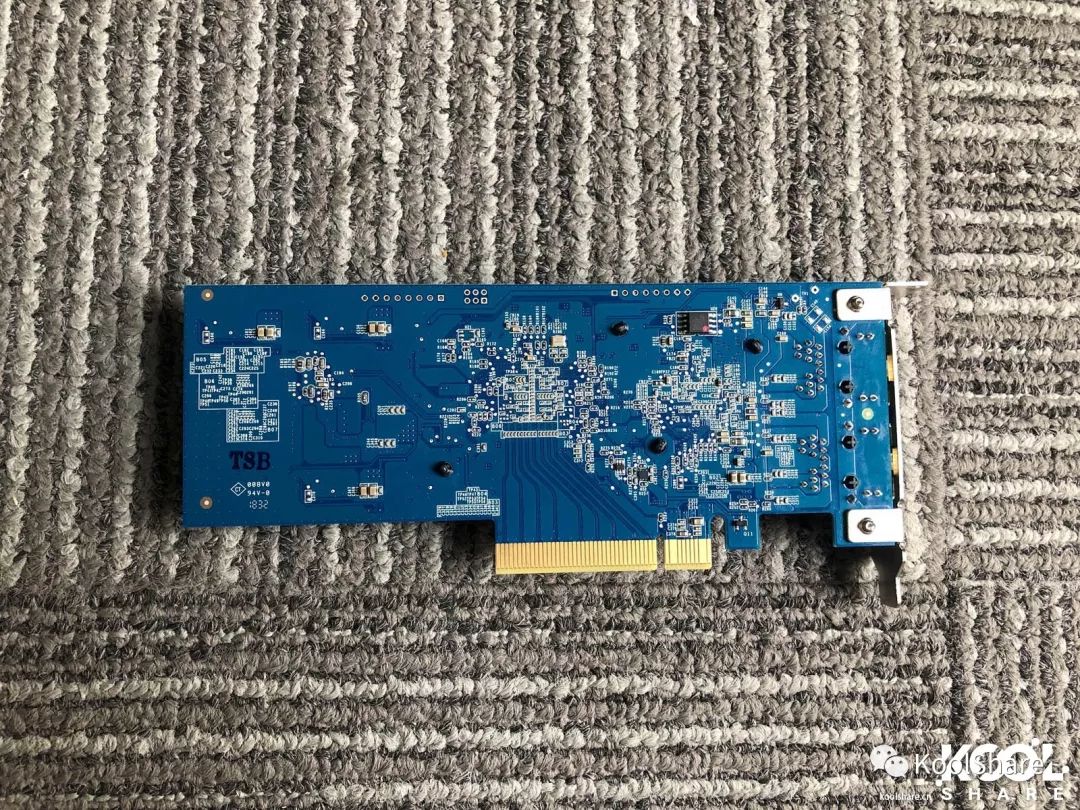

网卡背面

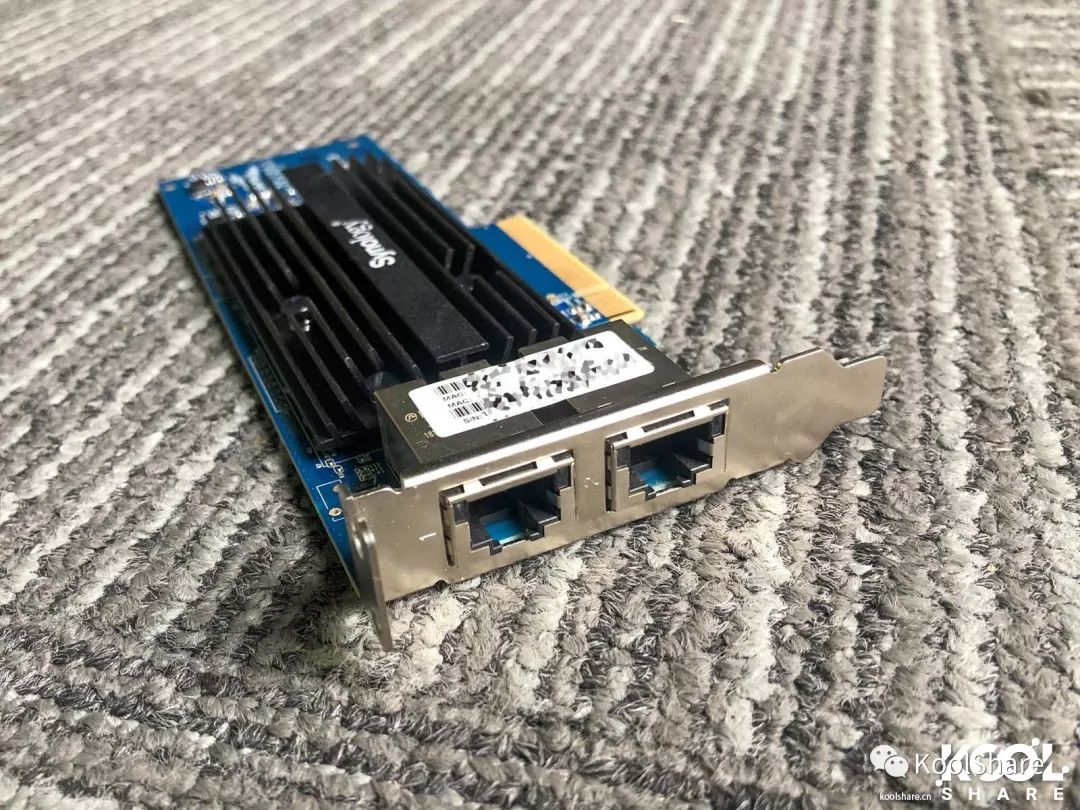

网卡网口部分E10G17-F2

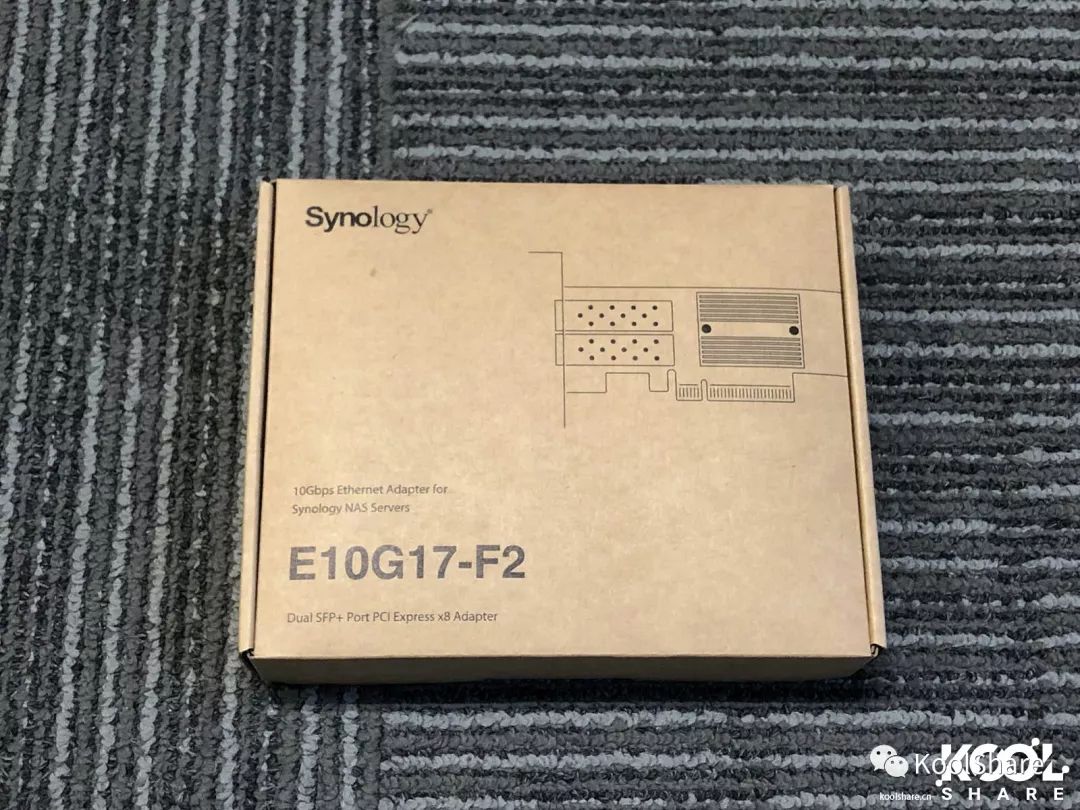

E10G17-F2是一片双口PCIE 3.0x8万兆网卡。群晖牛皮纸包装。
打开包装，默认安装了短挡板。配备长挡板可以给用户安装到PC上。
网卡正面覆盖散热片

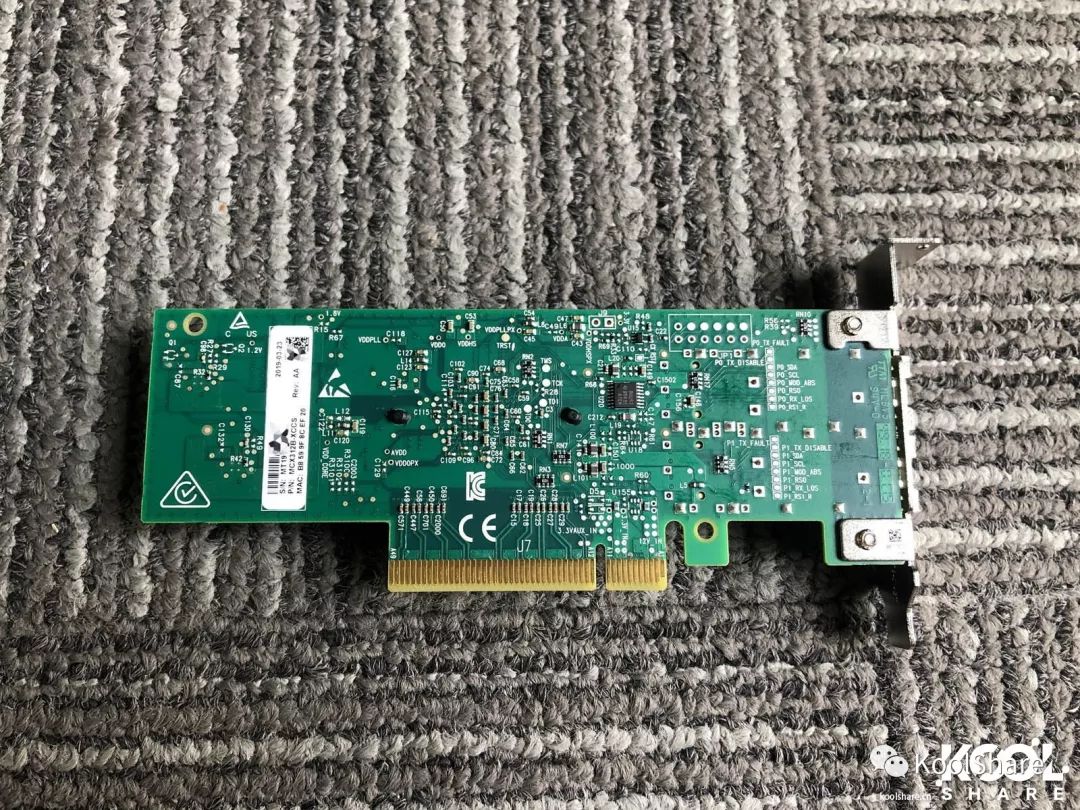

网卡背面

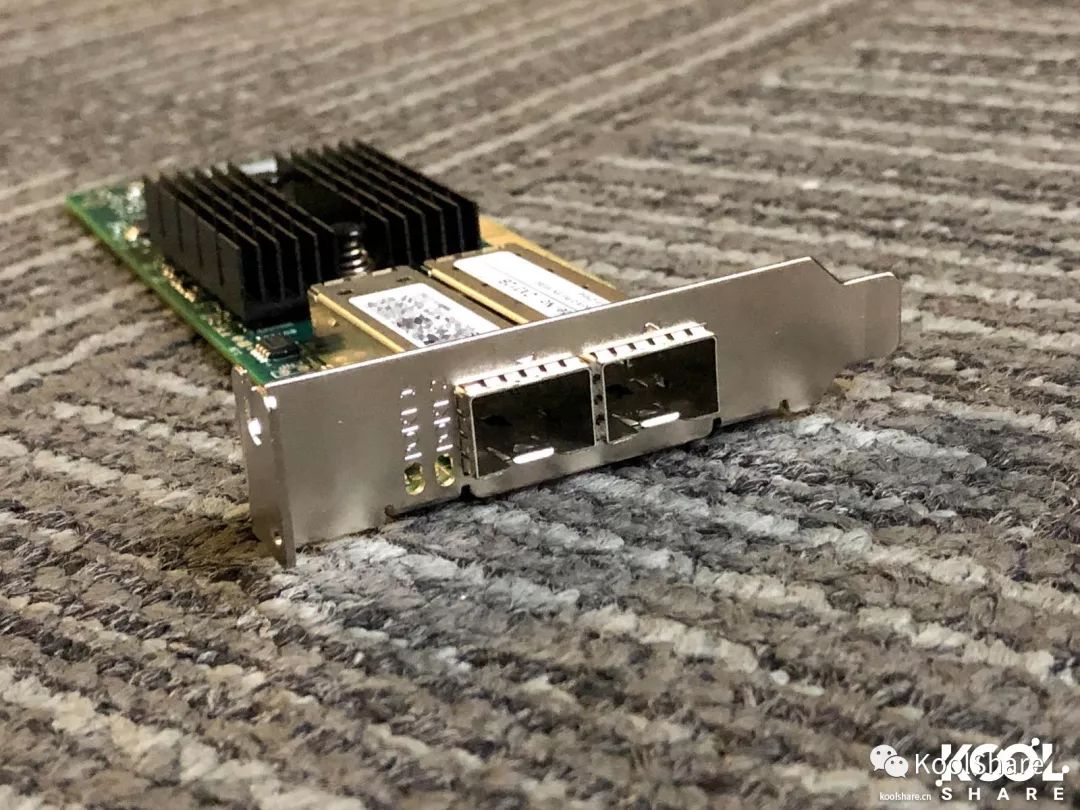

网卡网口部分

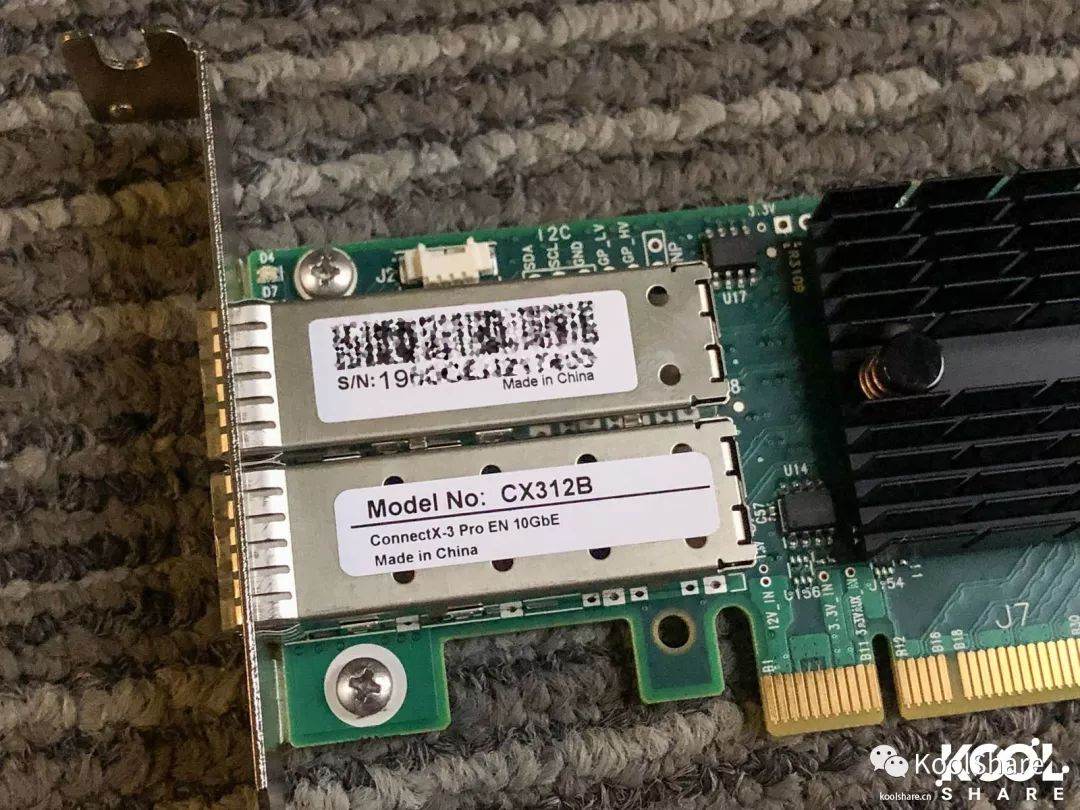

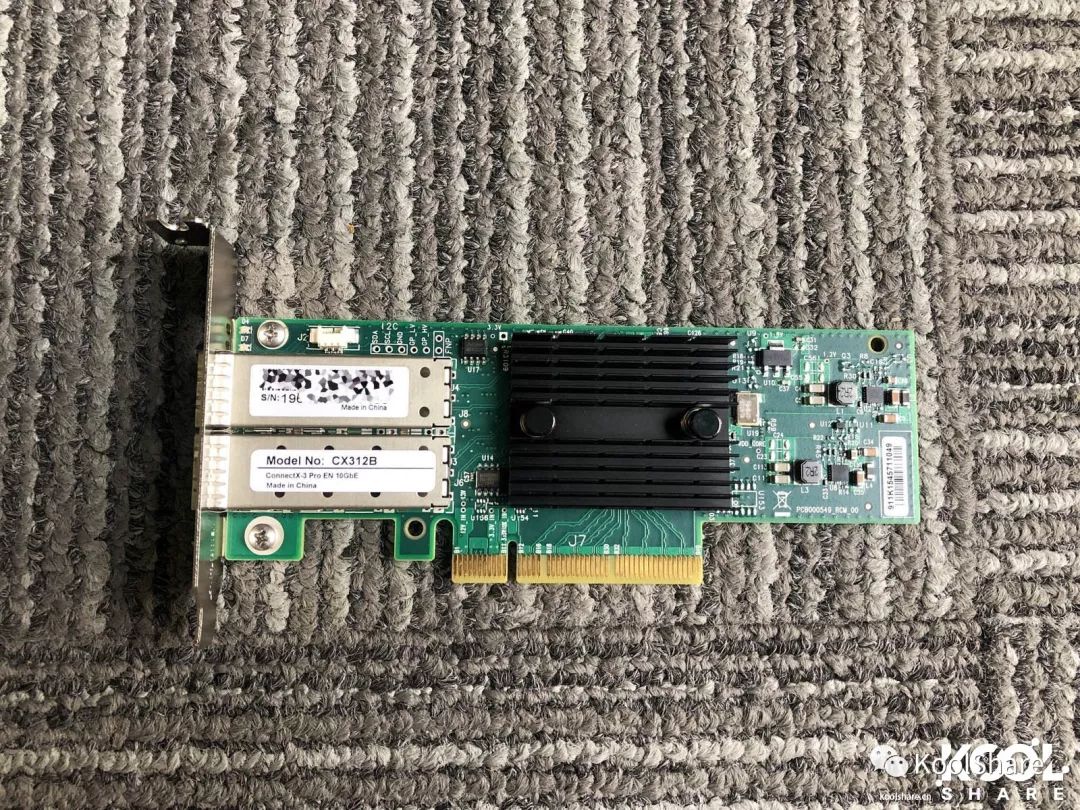

E10G17-F2 实际上是 Mellanox ConnectX-3 Pro CX312B 群晖定制版本。从网卡标签可以看出。拆解E10G18-T1

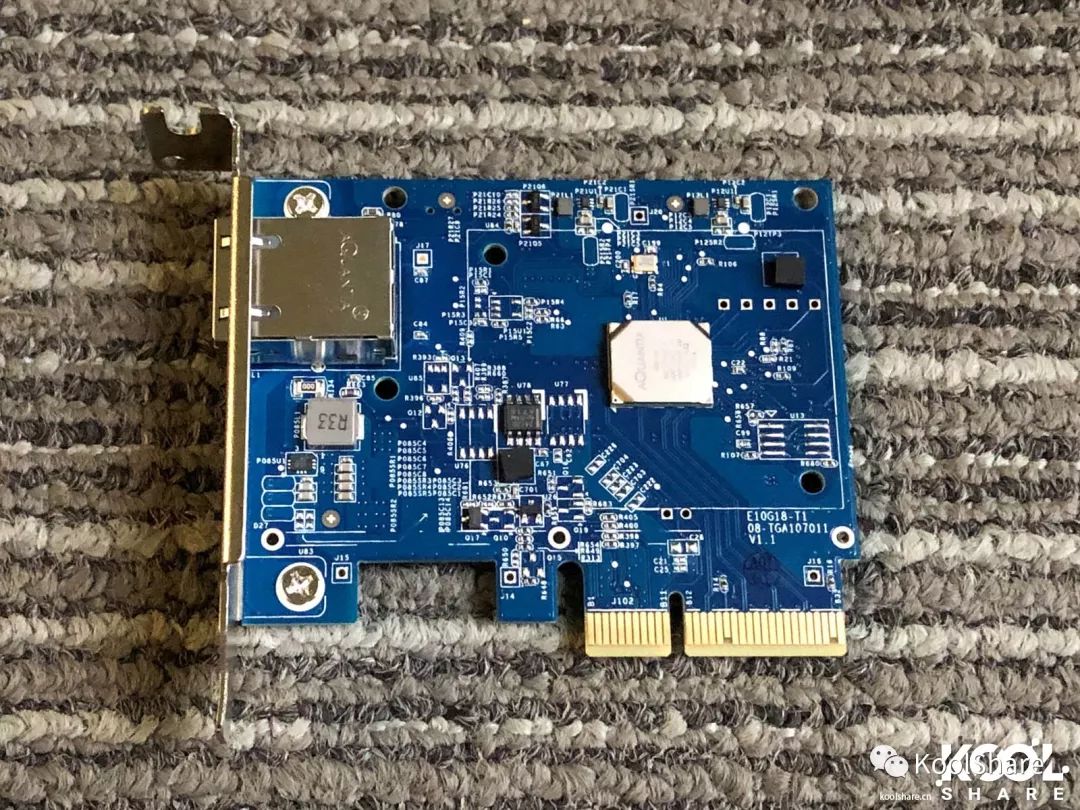

网卡拆解比较简单。从网卡上去下散热片，就可以看到网卡上单芯片的万兆方案。
单芯片集成了Mac和Phy。都集成在这一个芯片内。

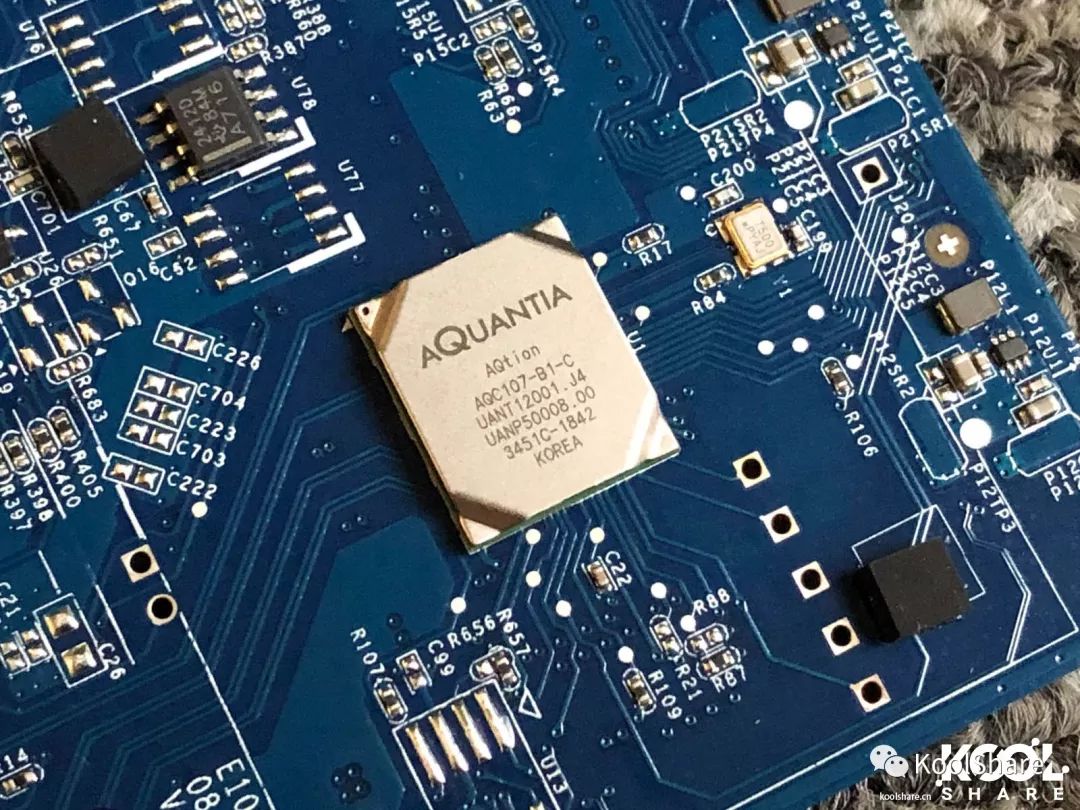

网卡使用了Aquantia AQC107-B1方案。
https://www.aquantia.com/products/controllers/aqtion-aqc107/
AQC107早期B0后期B1，群晖使用了新的方案E10G18-T2

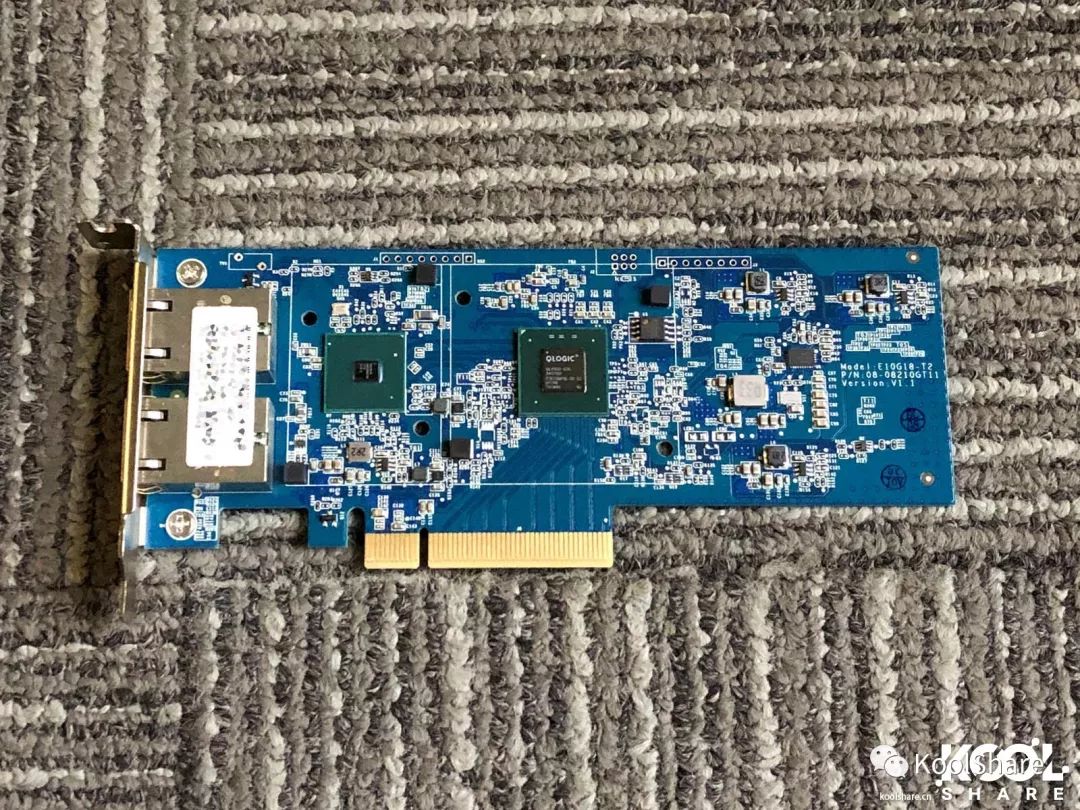

网卡拆解比较简单。从网卡上去下散热片，就可以看到网卡上的2个IC，分别是网卡的MAC部分和Phy部分。
靠近网口是Phy部分。

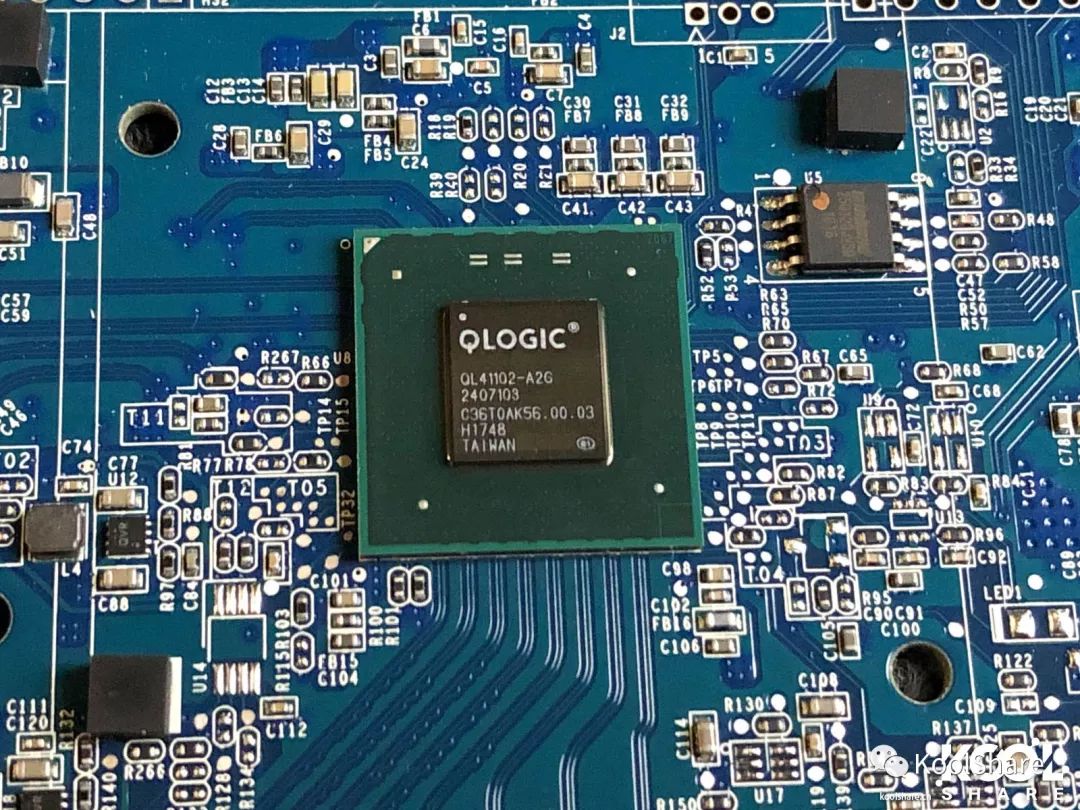

Qlogic FastLinQ QL41102 网卡Mac部分，也是主控。
FastLinQ 41000系列有10G/25G的2种规格，这片网卡使用的QL41102最大支持10G。
FastLinQ 41000系列支持SR-IOV虚拟化，支持iSCSI和FCOE硬件加速，支持RDMA，支持VXLAN, NVGRE等虚拟化加速。
https://www.marvell.com/ethernet ... hernet-controllers/
Broadcom BCM84886 双端口100M/1G/2.5G/5G/10G电口Phy。
虽然Phy支持五模但是Mac并不支持。这片网卡连接到2.5G和5G交换机上会出现网卡灯点亮，但系统内网卡无连接的现象。
实际上并不支持2.5G和5G标准，有点可惜。
https://www.broadcom.com/product ... base-t-phy/bcm84886基础性能测试
基础性能测试使用2台工作站参与测试。
工作站1：
CPU：Intel Xeon W-2140B
内存：DDR4 RECC 2400 32G x4
主板：ASUS C422 Pro/SE
工作站2：
CPU：Intel Xeon E3-1245 v2
内存：DDR3 ECC 1600 8G x2
主板：SuperMicro C7Q67
工作站1安装一片Intel® Ethernet Converged Network Adapter X710-DA2，连接在网件XS512EM全万兆交换机上。
群晖的网卡分别安装在工作站2上，网卡连接网件XS512EM全万兆交换机。
群晖三片网卡都提供了高矮2种挡板，所以也可以在标准PC和服务器上使用。
网卡在Windows下的驱动下面会给出连接
2台测试工作站安装Windows Server 2019 DataCenter，升级到8月最新版本，并且关闭系统防火墙。
测试工具使用微软NTttcp，可以在Windows下彻底压榨网卡性能。E10G18-T1
驱动地址：
https://www.aquantia.com/support/driver-download/

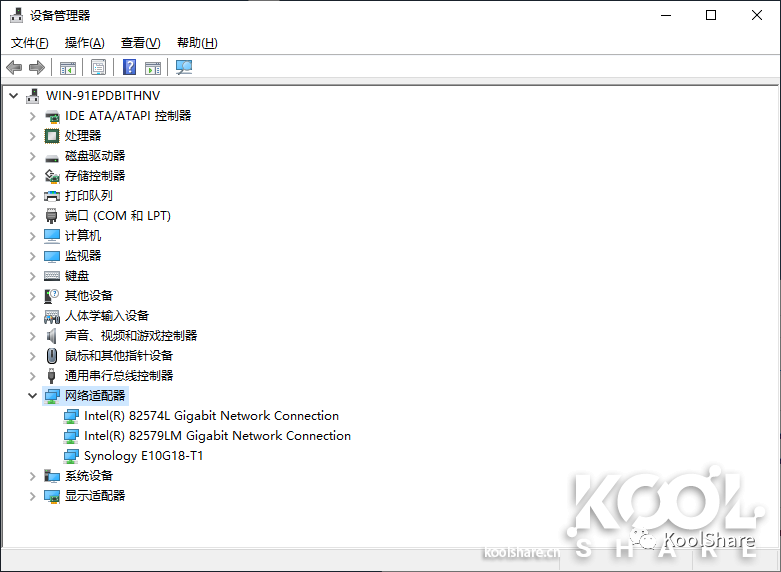

设备管理器下正确识别

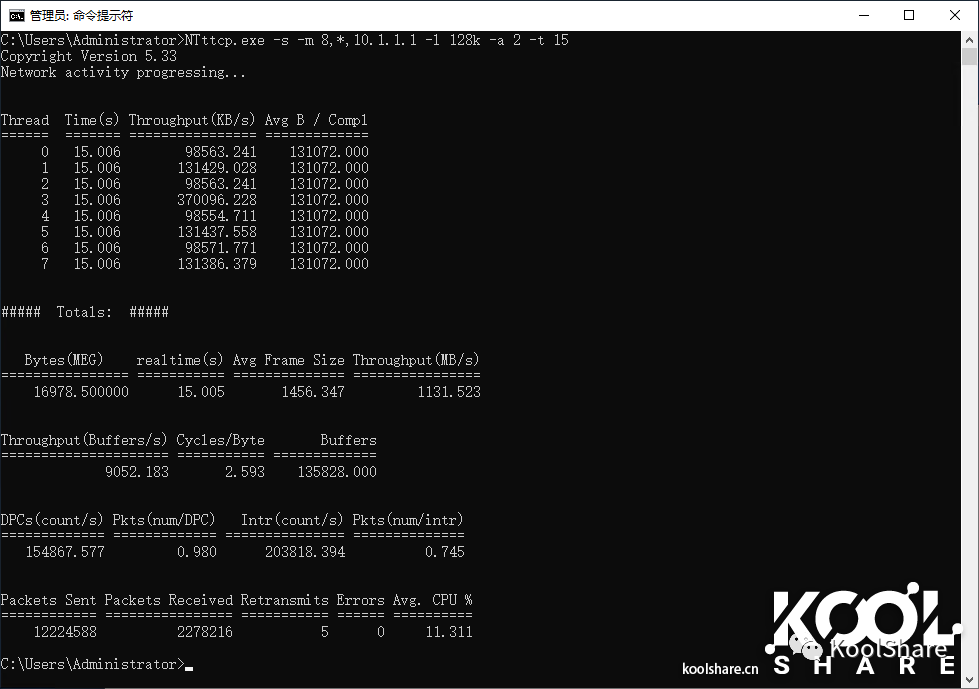

NTttcp测试结果
吞吐量：1131.464MB/sE10G18-T2
驱动地址：
http://filedownloads.cavium.com/ ... 1xxx_20.20.5.21.zip
设备管理器下正确识别
NTttcp测试结果
吞吐量：1131.532MB/sE10G17-F2
驱动地址：
https://www.mellanox.com/page/pr ... =windows_sw_drivers

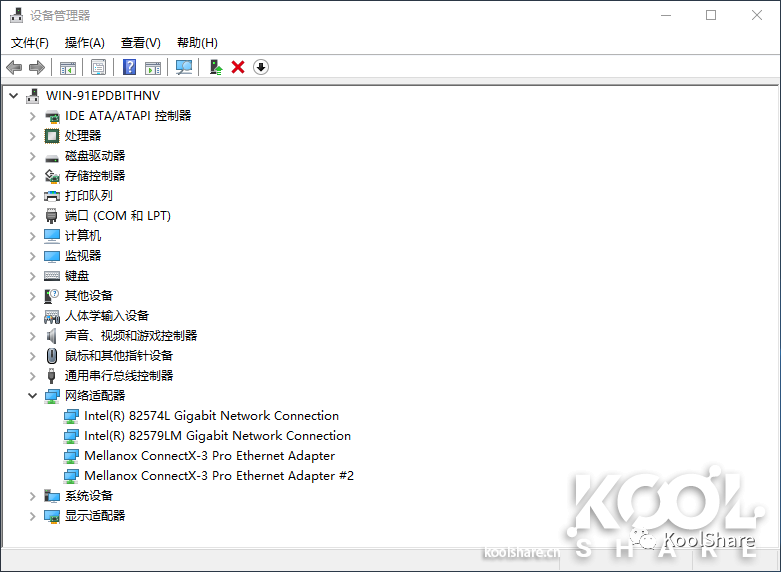

设备管理器下正确识别
NTttcp测试结果
吞吐量：1131.464MB/s
三片网卡NTttcp测试结果都是非常好，完美跑满万兆。NAS读写测试
NAS读写测试使用工作站：
CPU：Intel Xeon W-2140B
内存：DDR4 RECC 2400 32G x4
主板：ASUS C422 Pro/SE
安装一片Intel® Ethernet Converged Network Adapter X710-DA2，连接在网件XS512EM全万兆交换机上。
NAS读写测试使用NAS：
Synology DS3018xs
配备6块SSD Raid0
分别安装E10G18-T1，E10G18-T2和E10G17-F2三片网卡
测试方式，通过工作站Samba读写，看读写速度。E10G18-T1

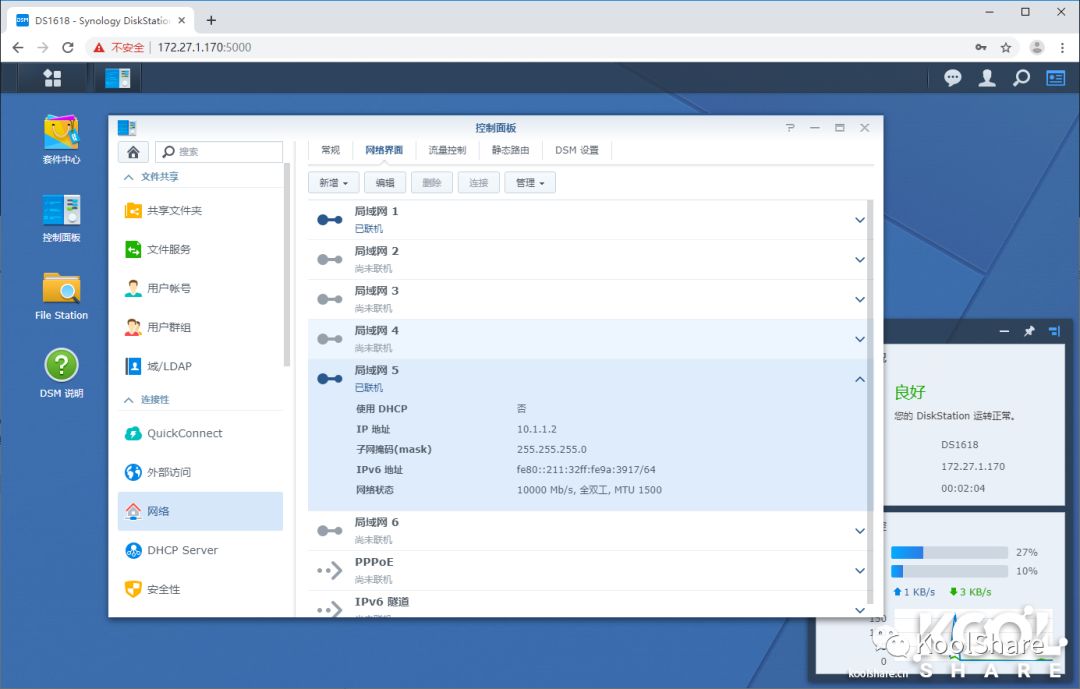

DSM系统内正确识别网卡

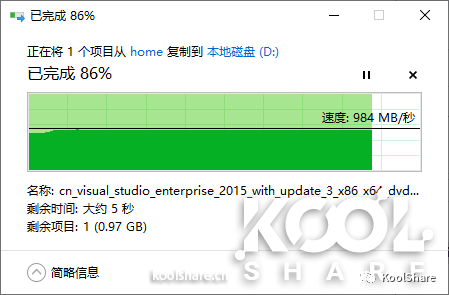

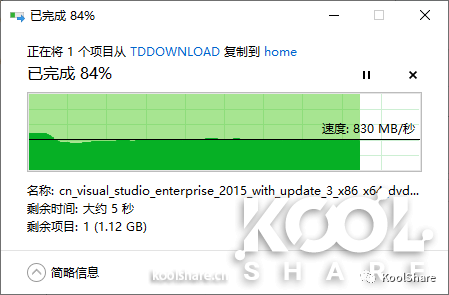

读取

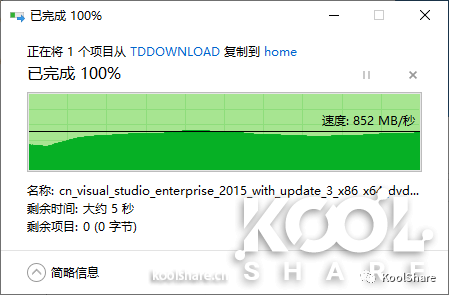

写入 E10G18-T2
DSM系统内正确识别网卡
读取
写入 E10G17-F2
DSM系统内正确识别网卡
读取
写入
三片网卡都能满足万兆读写速度需求。Active Backup for Business备份测试
Active Backup for Business(简称ABB)是群晖新推出的一大备份神器，可以非常高效的备份用户文档数据。我们看看万兆给ABB带来多大的备份性能提升。
ABB测试使用工作站：
CPU：Intel Xeon W-2140B
内存：DDR4 RECC 2400 32G x4
主板：ASUS C422 Pro/SE
安装一片Intel® Ethernet Converged Network Adapter X710-DA2，连接在网件XS512EM全万兆交换机上。
ABB测试使用NAS：
Synology DS3018xs
配备6块SSD Raid0
分别安装E10G18-T1，E10G18-T2和E10G17-F2三片网卡
测试方式：
使用千兆和3片万兆网卡分别连接NAS和PC，使用ABB备份整机，对比备份需要时间。
