H3C配置经典全面教程

1 H3C MSR路由器、交换机基本调试步骤(初学级别):



1.1如何登陆进路由器或交换机

1.1.1搭建配置环境

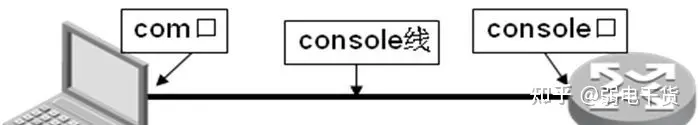

第一次使用H3C系列路由器时,只能通过配置口(Console)进行配置。

1)将配置电缆的RJ-45一端连到路由器的配置口(Console)上。

2)将配置电缆的DB-9(或DB-25)孔式插头接到要对路由器进行配置的微机或终端的串口上。



备注:登陆交换机的方法与路由器的一致,现仅用路由器举

1.1.2设置微机或终端的参数(进入路由器或交换机)

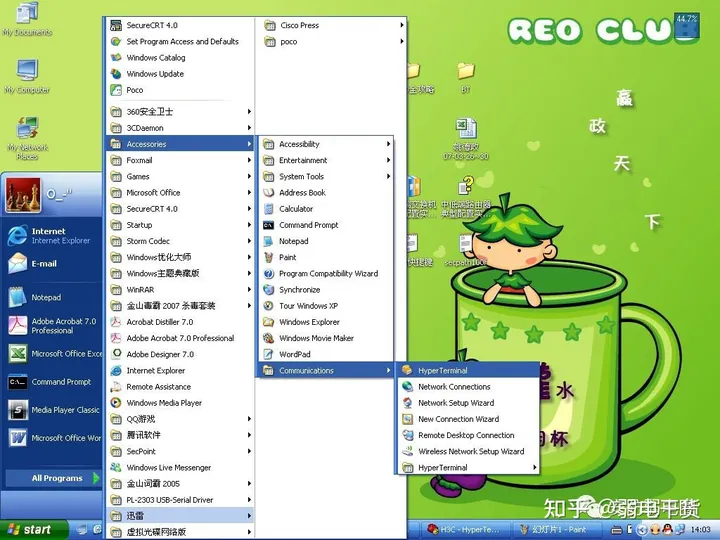

1)打开微机(笔记本电脑)或终端。如果使用微机进行配置,需要在微机上运行终端仿真程序,如Windows的超级终端。



2)第二步:设置终端参数

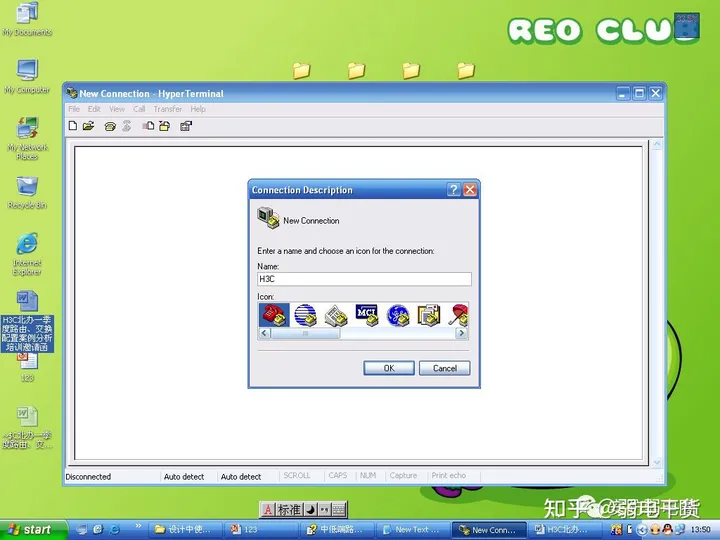

a、命名此终端 H3C或者自己想命的名

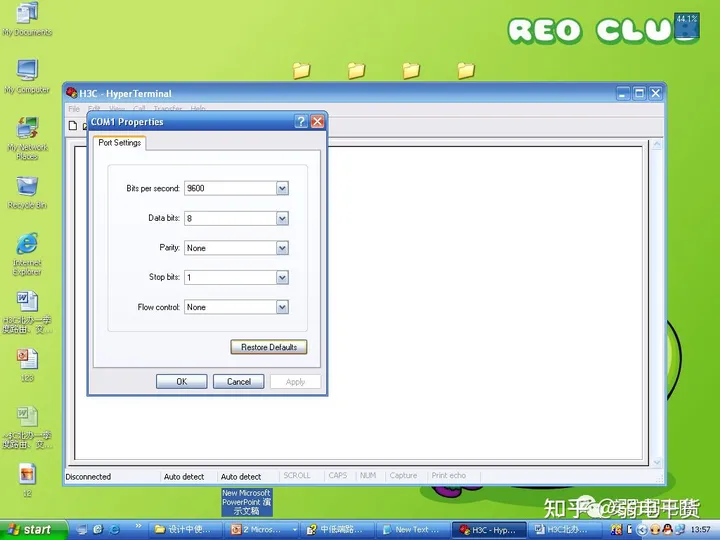

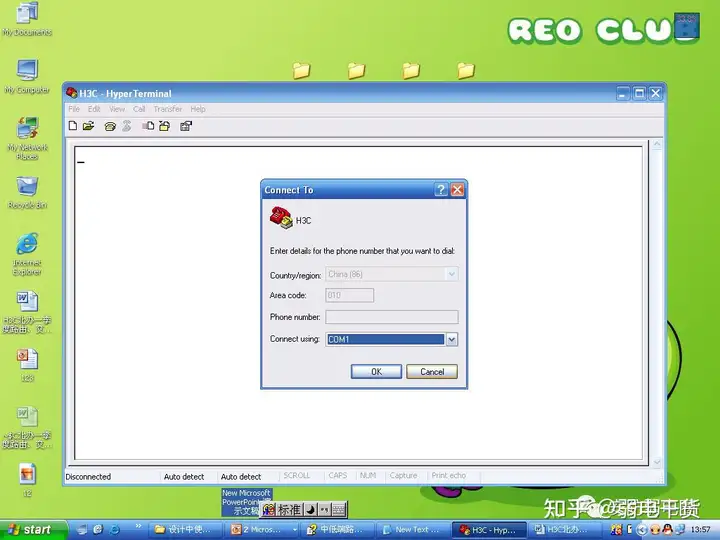

b、选择串口 一般选用COM口,常选用COM1


c、设置终端具体参数(此处点击“默认值”即可)

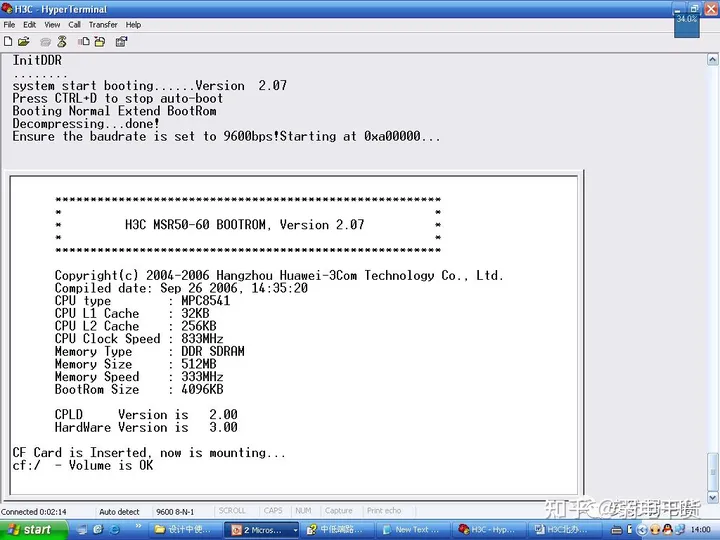

d、打开路由器的电源,路由器进行启动

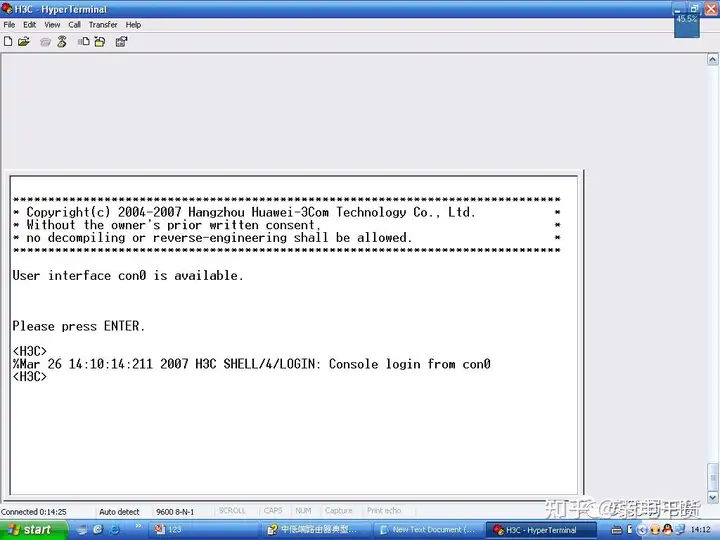

e、当路由器启动完毕后,回车几下,当出现<H3C>时即可配置路由器。



1.2路由器基本调试命令

1.2.1使用本地用户进行telnet登录的认证

<H3C> system-view 进入系统视图

[H3C]telnet server enable 打开路由器的telnet功能

[H3C]configure-user count 5 设置允许同时配置路由器的用户数

[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)

[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码

[H3C-luser-telnet]service-type telnet 设置本地用户的服务类型(此处为telnet)

[H3C-luser-telnet]level 3 设置本地用户的服务级别

[H3C-luser-telnet]quit 退出本地用户视图

[H3C]

[H3C]user-interface vty 0 4 进入用户视图

[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme”认证方式

备注:红色部分可以由客户自行设置,此处仅做举例时使用!

1.2.2路由器接口的配置

为接口配置ip地址

<H3C> system-view 进入系统视图

[H3C] interface serial 3/0 进入某个端口

[H3C-Serial3/0] ip address 200.1.1.1 255.255.255.0 为该端口设置ip地址

[H3C-Serial3/0] undo shutdown 对该端口进行复位

[H3C-Serial3/0] quit 退回到系统视图

[H3C]

备注:红色部分可以由客户自行设置,此处仅做举例时使用!

1.2.3静态路由或默认路由的配置

<H3C> system-view 进入系统视图

[H3C]ip route-static 192.168.1.0 255.255.255.0 192.168.0.1 添加一条静态路由

[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 添加一条默认路由

备注:红色部分可以由客户自行设置,此处仅做举例时使用!

1.2.3配置文件的管理

display current-configuration 显示当前的配置文件

<H3C>save 保存配置文件

display interface GigabitEthernet 0/0 查看某端口的状态

备注:

display命令可以在任何视图下进行

红色部分可以由客户自行设置,此处仅做举例时使用!

交换机的配置文件管理与路由器相同,故交换机的配置幻灯片中不再做举例。


1.3 交换机的基本调试命令

1.3.1 创建VLAN并将端口加入到vlan中

<H3C> system-view 进入系统视图

[H3C]vlan 10 创建vlan 10

[H3C-vlan100]port ethernet 0/1 将某个端口加入到vlan中

[H3C-vlan100]quit 退出到系统

[H3C]

备注:红色部分可以由客户自行设置,此处仅做举例时使用!

1.3.2创建vlan虚接口并为接口配置ip地址

<H3C> system-view 进入系统视图

[H3C]interface vlan-interface 1 创建vlan虚接口

[H3C-Vlan-interface100] ip address 192.168.1.1 255.255.255.0 配置ip地址

备注:红色部分可以由客户自行设置,此处仅做举例时使用!

1.3.3 配置默认路由

[H3C] interface vlan-interface 1

[H3C-Vlan-interface10] ip address 192.168.1.1 255.255.255.0

[H3C-Vlan-interface10] quit

[H3C] ip route-static 0.0.0.0 0.0.0.0 192.168.1.2 配置缺省路由

备注:红色部分可以由客户自行设置,此处仅做举例时使用!


1.3.4设置端口类型

<H3C> system-view 进入系统视图

[H3C]interface ethernet 0/1

[H3C]port link-type trunk 将端口类型设置为trunk

[H3C]port trunk permit vlan all trunk端口允许所有vlan通过

[H3C]save

Trunk可以收发多个vlan的报文,用于交换机与交换机之间的互连

1.3.5交换机设置telnet登录的认证配置命令

<H3C> system-view 进入系统视图

[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)

[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码

[H3C-luser-telnet]service-type telnet 设置本地用户的服务类型(此处为telnet)

[H3C-luser-telnet]level 3 设置本地用户的服务级别

[H3C-luser-telnet]quit 退出本地用户视图

[H3C]

[H3C]user-interface vty 0 4 进入用户视图

[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme”认证方式


典型案例:

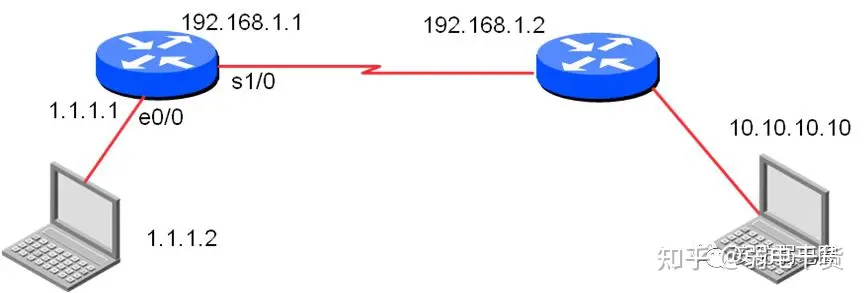

案例1:如下图,LAB (router)通过配置路由器适当的两台终端电脑能够相互通信,请写出相关配置语句。

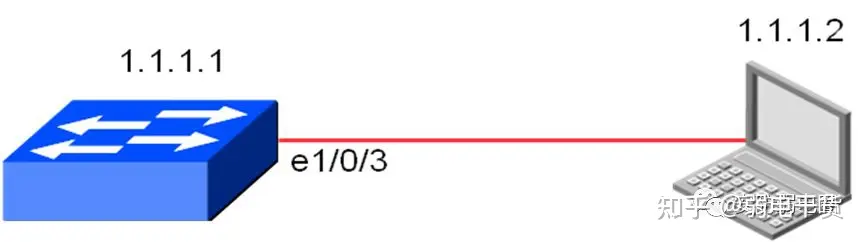

案例2:LAB (switch)



2 H3C交换机基本配置命令(入门级:配置语句拷贝注解)



2.1 IP地址配置命令:

<Quidway>system-view----进入系统配置模式

[Quidway] 系统配置编辑模式

[Quidway] interface Vlan-interface 1---交换机出厂默认VLAN-1

[Quidway-Vlan-interface1]ip add 192.168.X.254 255.255.255.0–配置IP地址

[Quidway-Vlan-interface1]quit

[Quidway] ip route-static 0.0.0.0 0.0.0.0 192.168.0.33-配置静态路由(网关)


2.2 远程登录配置命令:

<Quidway>system-view----进入系统配置模式

[Quidway] 系统配置编辑模式

[Quidway] user-interface vty 0 4

[Quidway-ui-vty0-4] user privilege level 3—管理权限配置

[Quidway-ui-vty0-4] set authentication password cipher 123456 (cipher为密文密码)


2.3 配置端口速率及端口双工命令:

<Quidway>system-view----进入系统配置模式

[Quidway] 系统配置编辑模式

[Quidway]interface Ethernet 1/0/1---进入的端口

[Quidway-Ethernet1/0/1] duplex full—配置端口为“全双工状态”

[Quidway-Ethernet1/0/1] speed 100---配置端口为“100M”如果是千兆端口可以配置成1000M。


2.4 划分VLAN配置命令:

<Quidway>system-view----进入系统配置模式

[Quidway] 系统配置编辑模式

[Quidway]VLAN 100---创建VLAN---ID为:100

[Quidway]VLAN 101---创建VLAN---ID为:101

[Quidway-vlan100] port Ethernet 1/0/1 to Ethernet 1/0/10----从第1口到第10口添加到VLAN 100

[Quidway-vlan101] port Ethernet 1/0/11 to Ethernet 1/0/24----从第11口到第24口添加到VLAN 101


2.5 配置TRUNK命令:

比如一栋宿舍楼需要两个网段,划分了两个VLAN为100和101,VLAN 100作为管理VLAN配置命令如下:

<Quidway>system-view----进入系统配置模式

[Quidway] 系统配置编辑模式

[Quidway]VLAN 100---创建VLAN---ID为:100

[Quidway]VLAN 101---创建VLAN---ID为:101

[Quidway-vlan100] port Ethernet 1/0/1 to Ethernet 1/0/10----从第1口到第10口添加到VLAN 100

[Quidway-vlan101] port Ethernet 1/0/11 to Ethernet 1/0/24----从第11口到第24口添加到VLAN 101

[Quidway] interface Vlan-interface 100—进入VLAN 100

[Quidway-Vlan-interface100]ip address 192.168.100.254 255.255.255.0---给VLAN 100配置管理IP

[Quidway-Vlan-interface100]quit

[Quidway]ip route-static 0.0.0.0 0.0.0.0 192.168.100.33—配置静态路由(网关)

上联端口为千兆端口GigabitEthernet1/1/1在配置模式下配置命令如下:

[Quidway] interface GigabitEthernet 1/1/1---进入上联端口

[Quidway-GigabitEthernet1/1/1] port link-type trunk --TRUNK是端口汇聚的意思

[Quidway-GigabitEthernet1/1/1] port trunk permit(允许)vlan all----配置允许通过的VLAN

如果上联的路由器端口是自适应那么交换机上联口也是自适应,如果配置了1000M全双工那么交换机的上联端口也要配成1000M全双工。如下命令:[Quidway-GigabitEthernet1/1/1] duplex full—配置端口为“全双工状态”[Quidway-GigabitEthernet1/1/1] speed 1000---配置端口为“1000M”


2.6 SNMP配置命令:

[Quidway]snmp-agent community read 1234---SNMP读的密码

[Quidway]snmp-agent community write 4567—SNMP写的密码

[Quidway]snmp-agent sys-info version all—SNMP软件版本有V1、V2c、V3这里配置的是允许所有版本。


2.7 配置防ARP攻击命令:

<Quidway>system-view

[Quidway]dhcp-snooping--开启交换机DHCP Snooping 功能。


开启VLAN 1 内所有端口的ARP 入侵检测功能。

[Quidway]vlan 1

[Quidway-vlan1]arp detection enable

[Quidway-vlan1]quit


设置上联端口Ethernet1/0/1 为DHCP Snooping 信任端口,ARP 信任端口。

[Quidway]interface Ethernet1/0/1

[Quidway-Ethernet1/0/1]dhcp-snooping trust

[Quidway-Ethernet1/0/1]arp detection trust

[Quidway-Ethernet1/0/1]quit


开启端口Ethernet1/0/2 上的ARP 报文限速功能,设置ARP 报文通过的最大速率为20pps。--目的是针对用户接入口,除上联端口外,下联用户端口建议都设置该命令。如下:

[Quidway]interface Ethernet1/0/2

[Quidway-Ethernet1/0/2]arp rate-limit enable

[Quidway-Ethernet1/0/2]arp rate-limit 20

[Quidway-Ethernet1/0/2]quit


配置端口状态自动恢复功能,恢复时间间隔为30 秒。

[Quidway] arp protective-down recover enable

[Quidway] arp protective-down recover interval 30


3 H3C交换机基本配置(中级版)



3.1VRP,CMW简介

3.1.1 VRP(Versatile Routing Platform,通用路由平台)是华为公司数据通信产品的通用网络操作系统平台。

3.1.2 CMW(Comware)是H3C公司的核心软件平台。

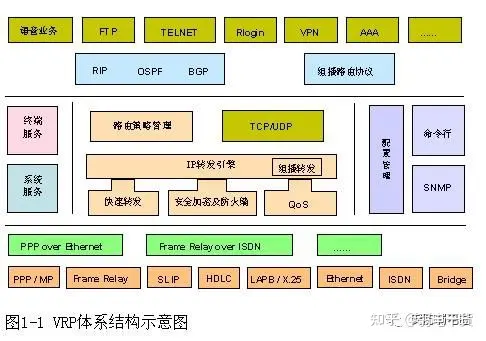

3.1.3 VRP、CMW的体系结构以TCP/IP模型为参考,实现了数据链路层、网络层和应用层的多种协议,其体系结构图如下:



3.1.4 VRP视图结构

用户视图

系统视图

  命令: system-view

在系统视图下 可以进入各种功能视图,在各功能视图中还可以进入子功能视图




3.2基本命令

3.2.1配置系统名

1)用途:用户名是设备的名字,目的是让用户更加方便的使用设备.

2)配置命令: sysname

3.2.2接口描述

1)用途:接口描述是为了指明接口的一些属性,如是什么接口,对端接的什么设备等,让用户更加了解该接口。

2)配置命令: interface ethernet0/1

description connect to student

3.2.3接口IP地址的配置

1)用途:给接口一个网络上唯一的区分符.

2)配置命令:interface vlan 1

ip address 168.10.2.1 255.255.255.0

3.2.4 查看交换机信息

1)用途:让用户对设备的信息更了解,也有利于对设备做配置.

2)配置命令:

 显示版本 display version

 显示当前配置信息   display current

显示NVRAM的配置 display saved-config

 显示接口信息   display interface XX

 显示路由信息   display ip routing-table

3.2.5 调试交换机

1)用途:更细致的查看交换机的各种数据包,帮助发现网络问题.

2)常用调试命令:

terminal debugging

terminal monitor

debugging ip packet

undo debugging all

3.2.6 端口镜像

1)用途:通过镜像来抓取网络流量,帮助分析网络问题.

2)配置命令:

monitor-port Ethernet 0/1 both (监控端口)

mirroring-port Ethernet0/2 both(源端口)

3.2.7 流镜像

1)用途:

 通过镜像来抓取网络流量,帮助分析网络问题.

2)配置命令:

mirrored-to ip-group 2000 interface Ethernet 0/1

acl number 2000

rule 0 permit

3.2.8快捷命令行介绍

VRP、CMW

Ctrl+F 前移一个字符

Ctrl+B 后移一个字符

Ctrl+P ↑(向上箭头)重用前一条命令

Ctrl+N ↓(向下箭头)重用下一条命令


3.2.9引导配置

1)用途:通过引导配置,可以改变从什么地方取得交换机的系统软件.

2)配置命令

 boot boot-loader xxxx.bin

查看命令

display boot-loader

3.3交换

VLAN(Virtual Local Area Network)技术是把一个LAN划分成多个逻辑的“LAN”-VLAN,每个VLAN是一个广播域,VLAN内的主机间通信就和在一个LAN内一样,而VLAN间则不能直接互通,这样,广播报文被限制在一个VLAN内。

vlan 100 (1-4094) 创建VLAN

undo vlan 100 (1-4094) 删除VLAN.

port Ethernet 2/0/1 在VLAN中增加端口.

undo port Ethernet 2/0/1 在VLAN中删除端口.

port access vlan 100 (1-4094) 将端口加入VLAN

undo port access vlan 100 (1-4094) 将端口脱离VLAN

display vlan VLAN ID (1-4094) 显示VLAN信息

Trunk

Trunk允许在只有一条链路的情况下传输VLAN信息

• 定义端口属性为Trunk.

port link-type trunk

• 删除端口Trunk属性.

undo port link-type

• 定义端口可以传输的VLAN.

port trunk permit vlan VLAN ID

• 在VLAN中删除端口.

undo port trunk permit vlan VLAN ID


Link Aggregation

链路聚合是将几条物理链路聚合在一起,当作一条 逻辑链路来使用。

分为静态聚合和动态聚合

• 静态聚合端口.

link-aggregation Ethernet 0/1 to Ethernet 0/4 both

• 删除端口的静态聚合.

undo link-aggregation all

• 在端口下进行动态聚合.

lacp enable

• 在端口下取消动态聚合.

undo lacp enable


STP(Spanning Tree Protocol)是生成树协议的英文缩写。该协议可应用于环路网络,通过一定的算法阻断某些冗余路径,将环路网络修剪成无环路的树型网络,从而避免报文在环路网络中的增生和无限循环。

• 定义STP模式.

stp mode stp

• 取消STP模式.

undo stp mode

• 定义MSTP模式.

stp mode mstp

• 取消MSTP模式.

undo stp mode


3.4路由

3.4.1 RIP

RIP是Routing Information Protocol(路由信息协议)的简称。它是一种较为简单的内部网关协议(IGP),主要用于规模较小的网络中。

• 启动RIP,进入RIP视图

rip

• 停止RIP协议的运行

undo rip

• 在指定的网络接口上应用RIP

network network-address

• 在指定的网络接口上取消应用RIP

undo network network-address

• 指定接口的RIP版本为RIP-1

rip version 1

• 指定接口的RIP版本为RIP-2

rip version 2 [ broadcast | multicast ]

• 将接口运行的RIP版本恢复为缺省值

undo rip version { 1 | 2 }

3.4.2 OSPF

OSPF是Open Shortest Path First(开放最短路由优先协议)的缩写。它是IETF组织开发的一个基于链路状态的内部网关协议。目前使用的是版本2(RFC2328).

• 定义router id

• 启动OSPF,进入OSPF视图

ospf

关闭OSPF路由协议进程

undo ospf [ process-id ]

• 进入OSPF区域视图

area area-id

• 删除指定的OSPF区域

undo area area-id

• 指定网段运行OSPF协议

network ip-address wildcard-mask

• 取消网段运行OSPF协议

undo network ip-address wildcard-mask


3.5网络管理

3.5.1 SNMP的介绍

• 介绍

 简单网络管理协议(SNMP)是被广泛应用的一项工业标准,是目前用得最广泛的计算机网络管理协议.

• 结构

 SNMP结构分为NMS(Network Management Station)和AGENT两部分,NMS是运行客户端的工作站,AGENT是运行在网络设备上的服务端软件.

• SNMP版本

 SNMP现在有三个版本,SNMP v3/v2c/v1,SNMP v3兼容v1和v2c.

• SNMP的配置包括:

 启动和关闭SNMP AGENT服务

 设置团体名

 配置一个SNMP组

 设置管理员的联系方法

 允许/禁止发送Trap报文

 设置Trap目标主机的地址

 指定发送报文的源地址

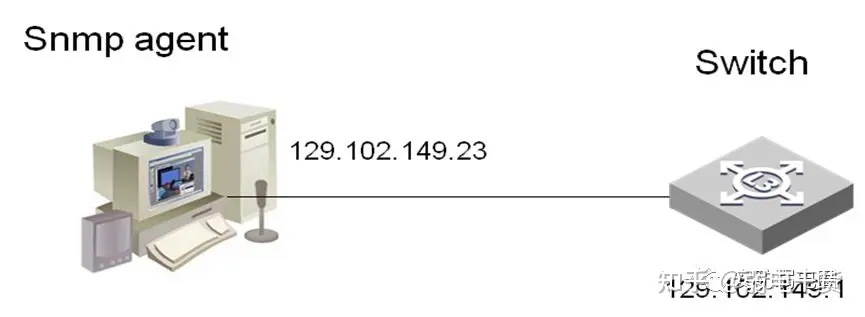

SNMP实例配置



• System-view 进入视图

• Snmp-agent community read public 只读团体属性名public

• Snmp-agent communty write private 只写团体属性名private

• Snmp-agent sys-inf contact Mr.wang-tel 3306 设置管理员联系方法

• Snmp-agent sys-info location telephone 3rd floor 路由器物理位置

• Snmp-agent trap enable 使能trap报文

• Snmp-agent target-host trap address udp-domain 129.102.149.23 udp-port 5000 params securityname public 允许向网管工作站129.102.149.23发送trap报文,使用团体名为public.


3.6安全管理

3.6.1认证与授权

• 要点

• 需要确定权利的等级

• 需要确定授权的策略

  Generic or per user

RADIUS

Local authentication

3.6.2认证配置

• 本地验证

• VRP的配置

  local-user huawei

password simple 123

service-type telnet 设置本地认证用户名和密码

 user-interface vty 0 4 进入vty视图

 authentication-mode scheme 通过telnet访问的用户使用本地验证

3.6.3限制授权

区分用户在设备上的授权

• 配置等级

• 视图等级

• 支持等级

 使用特权等级(level 1---level 3)

3.6.4授权配置

• VRP的配置

 local-user huawei password simple 123 建立用户

 local-user huawei level 3 设定授权等级

• 应用命令

command-privilege level 3 view serial display interface

• VRP的命令行保护

super password level {1/2/3} {simple/cipher} 123

3.6.5 Vty和console的时间保护

• 用途

为了使通过vty和console登陆的设备在使用者离开后不被其他没有授权的人使用.

• VRP的配置

Idle-timeout minite second

3.6.6访问控制列表

• 概述

路由器为了过滤数据包,需要配置一系列的规则,以决定什么样的数据包能够通过,这些规则就是通过访问控制列表ACL(Access Control List)定义的。

• 分类

基本的访问控制列表(basic acl)

高级的访问控制列表(advanced acl)

基于接口的访问控制列表(interface-based acl)

基于MAC的访问控制列表(mac-based acl)

3.6.7标准访问列表的配置

• 在系统视图下,创建一个基本访问控制列表

acl {number number/name name basic} [match- order {config/auto}]

• 在基本访问控制列表试图下,配置ACL规则.

rule [rule-id] {permit/deny} [source sour-add sour-wildcast/any] [time-range time-name] [logging] [fragment] [vpn-instance vpn-instance-name]

acl number 2000

rule 1 permit source 20.1.1.0 0.0.0.255


4 H3C配置实验数据注解



1、system-view 进入系统视图模式

2、sysname 为设备命名

3、display current-configuration 当前配置情况

4、 language-mode Chinese|English 中英文切换

5、interface Ethernet 1/0/1 进入以太网端口视图

6、 port link-type Access|Trunk|Hybrid 设置端口访问模式

7、 undo shutdown 打开以太网端口

8、 shutdown 关闭以太网端口

9、 quit 退出当前视图模式

10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式

11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中

12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中

13、port trunk permit vlan all 允许所有的vlan通过


H3C路由器######################################################################################

1、system-view 进入系统视图模式

2、sysname R1 为设备命名为R1

3、display ip routing-table 显示当前路由表

4、 language-mode Chinese|English 中英文切换

5、interface Ethernet 0/0 进入以太网端口视图

6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码

7、 undo shutdown 打开以太网端口

8、 shutdown 关闭以太网端口

9、 quit 退出当前视图模式

10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由

11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由

H3C S3100 Switch

H3C S3600 Switch

H3C MSR 20-20 Router

##########################################################################################

1、调整超级终端的显示字号;

2、捕获超级终端操作命令行,以备日后查对;

3、 language-mode Chinese|English 中英文切换 ;

4、复制命令到超级终端命令行,粘贴到主机;

5、交换机清除配置 :<H3C>reset save ;<H3C>reboot ;

6、路由器、交换机配置时不能掉电,连通测试前一定要

检查网络的连通性,不要犯最低级的错误。

7、192.168.1.1/24 等同 192.168.1.1 255.255.255.0;在配置交换机和路由器时, 192.168.1.1 255.255.255.0 可以写成:

192.168.1.1 24

8、设备命名规则:地名-设备名-系列号 例:PingGu-R-S3600


H3C交换机的一些简单配置

这里使用的H3C交换机是H126A,仅仅只做了最基本的配置以满足使用。


配置中可以通过display current-configura命令来显示当前使用的配置内容。


# 配置VLAN 1

<Sysname>system-view

System View: return to User View with Ctrl+Z.

[Sysname]vlan 1

[Sysname-vlan1] quit

[Sysname]management-vlan 1

[Sysname]interface Vlan-interface 1

[Sysname-Vlan-interface1] ip address 10.0.1.201 255.255.255.0


# 显示VLAN 接口1 的相关信息。

<Sysname> display ip interface Vlan-interface 1


# 创建VLAN(H3C不支持cisco的VTP,所以只能添加静态VLAN)

<H3C_TEST>system-view

System View: return to User View with Ctrl+Z.

[H3C_TEST]vlan 99

[H3C_TEST-vlan99]name seicoffice

[H3C_TEST-vlan99]quit


# 把交换机的端端口划分到相应的Vlan中

[H3C_TEST]interface ethernet1/0/2       //进入端口模式

[H3C_TEST-Ethernet1/0/2]port link-type access //设置端口的类型为access

[H3C_TEST-Ethernet1/0/2]port access vlan 99  //把当前端口划到vlan 99


[H3C_TEST]vlan 99

[H3C_TEST-vlan99]port ethernet1/0/1 to ethernet1/0/24  //把以及网端口1/0/1到1/0/24划到vlan99

[H3C_TEST-vlan99]quit


[H3C_TEST-GigabitEthernet1/2/1]port trunk permit vlan 1 99 // {ID|All} 设置trunk端口允许通过的VLAN

-------------------------------------------------------------------------------------------------------

# 配置本地用户

<Sysname>system-view

System View: return to User View with Ctrl+Z.

[Sysname]local-user h3c

New local user added.

[Sysname-luser-h3c]service-type telnet level 3

[Sysname-luser-h3c]password simple h3c


# 配置欢迎信息

[H3C_TEST]header login %Welcome to login h3c!%


# 配置用户认证方式telnet(vty 0-4)

[H3C_TEST]user-interface vty 0 4

[H3C_TEST-ui-vty0-4]authentication-mode scheme

[H3C_TEST-ui-vty0-4]protocol inbound telnet

[H3C_TEST-ui-vty0-4]super authentication-mode super-password

[H3C_TEST-ui-vty0-4]quit

[H3C_TEST]super password level 3 simple h3c //用户登陆后提升权限的密码


# 配置Radius策略

[H3C_TEST]radius scheme radius1

New Radius scheme

[H3C_TEST-radius-radius1]primary authentication 10.0.1.253 1645

[H3C_TEST-radius-radius1]primary accounting 10.0.1.253 1646

[H3C_TEST-radius-radius1]secondary authentication 127.0.0.1 1645

[H3C_TEST-radius-radius1]secondary accounting 127.0.0.1 1646


[H3C_TEST-radius-radius1]timer 5

[H3C_TEST-radius-radius1]key authentication h3c

[H3C_TEST-radius-radius1]key accounting h3c

[H3C_TEST-radius-radius1]server-type extended



[H3C_TEST-radius-radius1]user-name-format without-domain


# 配置域

[H3C_TEST]domain h3c

[H3C_TEST-isp-h3c]authentication radius-scheme radius1 local

[H3C_TEST-isp-h3c]scheme radius-scheme radius1 local

[H3C_TEST]domain default enable h3c


# 配置在远程认证失败时,本地认证的key

[H3C_TEST]local-server nas-ip 127.0.0.1 key h3c

H3C交换机路由器telnet和console口登录配置

2009年11月09日 星期一 10:00

级别说明

Level 名称

命令


0

参观

ping、tracert、telnet


1

监控

display、debugging


2

配置

所有配置命令(管理级的命令除外)


3

管理

文件系统命令、FTP命令、TFTP命令、XMODEM命令


telnet仅用密码登录,管理员权限

[Router]user-interface vty 0 4[Router-ui-vty0-4]user privilege level 3[Router-ui-vty0-4]set authentication password simple abc

telnet仅用密码登录,非管理员权限

[Router]super password level 3 simple super

[Router]user-interface vty 0 4[Router-ui-vty0-4]user privilege level 1[Router-ui-vty0-4]set authentication password simple abc

telnet使用路由器上配置的用户名密码登录,管理员权限

[Router]local-user admin password simple admin[Router]local-user admin service-type telnet[Router]local-user admin level 3

[Router]user-interface vty 0 4[Router-ui-vty0-4]authentication-mode local

telnet使用路由器上配置的用户名密码登录,非管理员权限

[Router]super password level 3 simple super

[Router]local-user manage password simple manage[Router]local-user manage service-type telnet[Router]local-user manage level 2

[Router]user-interface vty 0 4[Router-ui-vty0-4]authentication-mode local

对console口设置密码,登录后使用管理员权限

[Router]user-interface con 0[Router-ui-console0]user privilege level 3[Router-ui-console0]set authentication password simple abc

对console口设置密码,登录后使用非管理员权限

[Router]super password level 3 simple super

[Router]user-interface con 0[Router-ui-console0]user privilege level 1[Router-ui-console0]set authentication password simple abc

对console口设置用户名和密码,登录后使用管理员权限

[Router]local-user admin password simple admin[Router]local-user admin service-type terminal[Router]local-user admin level 3

[Router]user-interface con 0[Router-ui-console0]authentication-mode local

对console口设置用户名和密码,登录后使用非管理员权限

[Router]super password level 3 simple super

[Router]local-user manage password simple manage[Router]local-user manage service-type terminal[Router]local-user manage level 2

[Router]user-interface con 0[Router-ui-console0]authentication-mode local


simple 是明文显示,cipher 是加密显示

路由器不设置telnet登录配置时,用户无法通过telnet登录到路由器上

[Router-ui-vty0-4]acl 2000 inbound可以通过acl的规则只允许符合条件的用户远程登录路由器

路由器命令

~~~~~~~~~~

[Quidway]display version 显示版本信息

[Quidway]display current-configuration 显示当前配置

[Quidway]display interfaces 显示接口信息

[Quidway]display ip route 显示路由信息


[Quidway]sysname aabbcc 更改主机名

[Quidway]super passwrod 123456 设置口令

[Quidway]interface serial0 进入接口

[Quidway-serial0]ip address <ip><mask>

[Quidway-serial0]undo shutdown 激活端口

[Quidway]link-protocol hdlc 绑定hdlc协议

[Quidway]user-interface vty 0 4

[Quidway-ui-vty0-4]authentication-mode password

[Quidway-ui-vty0-4]set authentication-mode password simple 222

[Quidway-ui-vty0-4]user privilege level 3

[Quidway-ui-vty0-4]quit


[Quidway]debugging hdlc all serial0 显示所有信息

[Quidway]debugging hdlc event serial0 调试事件信息

[Quidway]debugging hdlc packet serial0 显示包的信息


静态路由:

[Quidway]ip route-static <ip><mask>{interface number|nexthop}[value][reject|blackhole]

例如:

[Quidway]ip route-static 129.1.0.0 16 10.0.0.2

[Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.2

[Quidway]ip route-static 129.1.0.0 16 Serial 2

[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.0.0.2


动态路由:

[Quidway]rip

[Quidway]rip work

[Quidway]rip input

[Quidway]rip output

[Quidway-rip]network 1.0.0.0 可以all

[Quidway-rip]network 2.0.0.0

[Quidway-rip]peer ip-address

[Quidway-rip]summary

[Quidway]rip version 1

[Quidway]rip version 2 multicast

[Quidway-Ethernet0]rip split-horizon 水平分隔

[Quidway]router id A.B.C.D 配置路由器的ID

[Quidway]ospf enable 启动OSPF协议

[Quidway-ospf]import-route direct 引入直联路由

[Quidway-Serial0]ospf enable area <area_id> 配置OSPF区域


标准访问列表命令格式如下:

acl <acl-number> [match-order config|auto] 默认前者顺序匹配。

rule [normal|special]{permit|deny} [source source-addr source-wildcard|any]

例:

[Quidway]acl 10

[Quidway-acl-10]rule normal permit source 10.0.0.0 0.0.0.255

[Quidway-acl-10]rule normal deny source any


扩展访问控制列表配置命令


配置TCP/UDP协议的扩展访问列表:

rule {normal|special}{permit|deny}{tcp|udp}source {<ip wild>|any}destination <ip wild>|any}

[operate]


配置ICMP协议的扩展访问列表:

rule {normal|special}{permit|deny}icmp source {<ip wild>|any]destination {<ip wild>|any]

[icmp-code] [logging]


扩展访问控制列表操作符的含义

equal portnumber 等于

greater-than portnumber 大于

less-than portnumber 小于

not-equal portnumber 不等

range portnumber1 portnumber2 区间


扩展访问控制列表举例

[Quidway]acl 101

[Quidway-acl-101]rule deny souce any destination any

[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo

[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo-reply


[Quidway]acl 102

[Quidway-acl-102]rule permit ip source 10.0.0.1 0.0.0.0 destination 202.0.0.1 0.0.0.0

[Quidway-acl-102]rule deny ip source any destination any


[Quidway]acl 103

[Quidway-acl-103]rule permit tcp source any destination 10.0.0.1 0.0.0.0 destination-port equal ftp

[Quidway-acl-103]rule permit tcp source any destination 10.0.0.2 0.0.0.0 destination-port equal www


[Quidway]firewall enable

[Quidway]firewall default permit|deny

[Quidway]int e0

[Quidway-Ethernet0]firewall packet-filter 101 inbound|outbound


地址转换配置举例

[Quidway]firewall enable

[Quidway]firewall default permit

[Quidway]acl 101

[Quidway-acl-101]rule deny ip source any destination any

[Quidway-acl-101]rule permit ip source 129.38.1.4 0 destination any

[Quidway-acl-101]rule permit ip source 129.38.1.1 0 destination any

[Quidway-acl-101]rule permit ip source 129.38.1.2 0 destination any

[Quidway-acl-101]rule permit ip source 129.38.1.3 0 destination any

[Quidway]acl 102

[Quidway-acl-102]rule permit tcp source 202.39.2.3 0 destination 202.38.160.1 0

[Quidway-acl-102]rule permit tcp source any destination 202.38.160.1 0 destination-port great-than

1024


[Quidway-Ethernet0]firewall packet-filter 101 inbound

[Quidway-Serial0]firewall packet-filter 102 inbound


[Quidway]nat address-group 202.38.160.101 202.38.160.103 pool1

[Quidway]acl 1

[Quidway-acl-1]rule permit source 10.110.10.0 0.0.0.255

[Quidway-acl-1]rule deny source any

[Quidway-acl-1]int serial 0

[Quidway-Serial0]nat outbound 1 address-group pool1


[Quidway-Serial0]nat server global 202.38.160.101 inside 10.110.10.1 ftp tcp

[Quidway-Serial0]nat server global 202.38.160.102 inside 10.110.10.2 www tcp

[Quidway-Serial0]nat server global 202.38.160.102 8080 inside 10.110.10.3 www tcp

[Quidway-Serial0]nat server global 202.38.160.103 inside 10.110.10.4 smtp udp


PPP验证:

主验方:pap|chap

[Quidway]local-user u2 password {simple|cipher} aaa

[Quidway]interface serial 0

[Quidway-serial0]ppp authentication-mode {pap|chap}

[Quidway-serial0]ppp chap user u1 //pap时,不用此句


pap被验方:

[Quidway]interface serial 0

[Quidway-serial0]ppp pap local-user u2 password {simple|cipher} aaa


chap被验方:

[Quidway]interface serial 0

[Quidway-serial0]ppp chap user u1

[Quidway-serial0]local-user u2 password {simple|cipher} aaa

H3C路由器配置方案注解

2010-06-19 22:44

#

version 5.20, Release 1719 //版本信息,自动显示

#

sysname H3C //给设备命名为H3C

#

super password level 3 cipher 7WC1<3E`[Y)./a!1$H@GYA!! //设置super密码

#

domain default enable system

#

telnet server enable

#

vlan 1

#

domain system

access-limit disable

state active

idle-cut disable

self-service-url disable

#

user-group system //从此以上未标注的为默认配置,不用去理解

#

local-user admin //添加用户名为admin的用户

password cipher .]@USE=B,53Q=^Q`MAF4<1!! //设置密码(密文)

authorization-attribute level 3 //设置用户权限为3级(最高)

service-type telnet //设置用户的模式为telnet用户

local-user share //从此往下四行同上

password cipher [HM$GH8P1GSQ=^Q`MAF4<1!!

authorization-attribute level 1

service-type telnet

#

controller E1 0/0 //进入E1物理端口(两兆口)

using e1 //设置端口模式为E1(设置后下面会出现interface Serial0/0:0)

#

interface Aux0 //从此以下三行为主控板aux口默认配置

async mode flow

link-protocol ppp

#

interface Ethernet0/0 //进入E0/0接口(以太网口)

port link-mode route //配置该接口为路由模式

#

interface Serial0/0:0 //进入Serial0/0:0端口(前面用using e1命令后产生,对应E1端口)

link-protocol ppp //配置链路协议为ppp(默认)

ip address 74.1.63.170 255.255.255.252 //配置该接口IP地址

#

interface NULL0

#

interface Vlan-interface1 //lan口vlan地址(lan口地址)

ip address 192.168.1.1 255.255.255.0

#

interface Ethernet0/1

port link-mode bridge

#

interface Ethernet0/2

port link-mode bridge

#

interface Ethernet0/3

port link-mode bridge

#

interface Ethernet0/4

port link-mode bridge

#

ip route-static 74.1.8.0 255.255.255.0 74.1.63.169 //配置静态路由

#

user-interface aux 0

user-interface vty 0 4 //进入vty接口(远程登陆接口)0-4通道

authentication-mode scheme //配置登陆验证类型为scheme(用户验证型)

user privilege level 1 //设置当验证模式不是scheme类型时的登录级别(废配置)

#

return


H3C路由器基本配置命令

2009-05-13 22:56

[Quidway]display version 显示版本信息

[Quidway]display current-configuration 显示当前配置

[Quidway]display interfaces 显示接口信息

[Quidway]display ip route 显示路由信息

[Quidway]sysname aabbcc 更改主机名

[Quidway]super passwrod 123456 设置口令

[Quidway]interface serial0 进入接口

[Quidway-serial0]ip address <ip><mask>

[Quidway-serial0]undo shutdown 激活端口

[Quidway]link-protocol hdlc 绑定hdlc协议

[Quidway]user-interface vty 0 4

[Quidway-ui-vty0-4]authentication-mode password

[Quidway-ui-vty0-4]set authentication-mode password simple 222

[Quidway-ui-vty0-4]user privilege level 3

[Quidway-ui-vty0-4]quit

[Quidway]debugging hdlc all serial0 显示所有信息

[Quidway]debugging hdlc event serial0 调试事件信息

[Quidway]debugging hdlc packet serial0 显示包的信息

静态路由:

[Quidway]ip route-static <ip><mask>{interface number|nexthop}[value][reject|blackhole]

例如:

[Quidway]ip route-static 129.1.0.0 16 10.0.0.2

[Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.2

[Quidway]ip route-static 129.1.0.0 16 Serial 2

[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.0.0.2


动态路由:

[Quidway]rip

[Quidway]rip work

[Quidway]rip input

[Quidway]rip output

[Quidway-rip]network 1.0.0.0 ;可以all

[Quidway-rip]network 2.0.0.0

[Quidway-rip]peer ip-address

[Quidway-rip]summary

[Quidway]rip version 1

[Quidway]rip version 2 multicast

[Quidway-Ethernet0]rip split-horizon ;水平分隔

[Quidway]router id A.B.C.D 配置路由器的ID

[Quidway]ospf enable 启动OSPF协议

[Quidway-ospf]import-route direct 引入直联路由

[Quidway-Serial0]ospf enable area <area_id> 配置OSPF区域


标准访问列表命令格式如下:

acl <acl-number> [match-order config|auto] 默认前者顺序匹配。

rule [normal|special]{permit|deny} [source source-addr source-wildcard|any]

例:

[Quidway]acl 10

[Quidway-acl-10]rule normal permit source 10.0.0.0 0.0.0.255

[Quidway-acl-10]rule normal deny source any


扩展访问控制列表配置命令

配置TCP/UDP协议的扩展访问列表:

rule {normal|special}{permit|deny}{tcp|udp}source {<ip wild>|any}destination <ip wild>|any}

[operate]

配置ICMP协议的扩展访问列表:

rule {normal|special}{permit|deny}icmp source {<ip wild>|any]destination {<ip wild>|any]

[icmp-code] [logging]

扩展访问控制列表操作符的含义

equal portnumber 等于

greater-than portnumber 大于

less-than portnumber 小于

not-equal portnumber 不等

range portnumber1 portnumber2 区间

扩展访问控制列表举例

[Quidway]acl 101

[Quidway-acl-101]rule deny souce any destination any

[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo

[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo-reply

[Quidway]acl 102

[Quidway-acl-102]rule permit ip source 10.0.0.1 0.0.0.0 destination 202.0.0.1 0.0.0.0

[Quidway-acl-102]rule deny ip source any destination any

[Quidway]acl 103

[Quidway-acl-103]rule permit tcp source any destination 10.0.0.1 0.0.0.0 destination-port equal ftp

[Quidway-acl-103]rule permit tcp source any destination 10.0.0.2 0.0.0.0 destination-port equal www


[Quidway]firewall enable

[Quidway]firewall default permit|deny

[Quidway]int e0

[Quidway-Ethernet0]firewall packet-filter 101 inbound|outbound


地址转换配置举例

[Quidway]firewall enable

[Quidway]firewall default permit

[Quidway]acl 101

[Quidway-acl-101]rule deny ip source any destination any

[Quidway-acl-101]rule permit ip source 129.38.1.4 0 destination any

[Quidway-acl-101]rule permit ip source 129.38.1.1 0 destination any

[Quidway-acl-101]rule permit ip source 129.38.1.2 0 destination any

[Quidway-acl-101]rule permit ip source 129.38.1.3 0 destination any

[Quidway]acl 102

[Quidway-acl-102]rule permit tcp source 202.39.2.3 0 destination 202.38.160.1 0

[Quidway-acl-102]rule permit tcp source any destination 202.38.160.1 0 destination-port great-than

1024

[Quidway-Ethernet0]firewall packet-filter 101 inbound

[Quidway-Serial0]firewall packet-filter 102 inbound

[Quidway]nat address-group 202.38.160.101 202.38.160.103 pool1

[Quidway]acl 1

[Quidway-acl-1]rule permit source 10.110.10.0 0.0.0.255

[Quidway-acl-1]rule deny source any

[Quidway-acl-1]int serial 0

[Quidway-Serial0]nat outbound 1 address-group pool1

[Quidway-Serial0]nat server global 202.38.160.101 inside 10.110.10.1 ftp tcp

[Quidway-Serial0]nat server global 202.38.160.102 inside 10.110.10.2 www tcp

[Quidway-Serial0]nat server global 202.38.160.102 8080 inside 10.110.10.3 www tcp

[Quidway-Serial0]nat server global 202.38.160.103 inside 10.110.10.4 smtp udp


PPP验证:

主验方:pap|chap

[Quidway]local-user u2 password {simple|cipher} aaa

[Quidway]interface serial 0

[Quidway-serial0]ppp authentication-mode {pap|chap}

[Quidway-serial0]ppp chap user u1 //pap时,不用此句

pap被验方:

[Quidway]interface serial 0

[Quidway-serial0]ppp pap local-user u2 password {simple|cipher} aaa

chap被验方:

[Quidway]interface serial 0

[Quidway-serial0]ppp chap user u1

[Quidway-serial0]local-user u2 password {simple|cipher} aaa




推荐本站淘宝优惠价购买喜欢的宝贝:


本文链接:https://www.hqyman.cn/post/6553.html 非本站原创文章欢迎转载,原创文章需保留本站地址!

分享到:
打赏





休息一下~~


« 上一篇 下一篇 »

发表评论:

◎欢迎参与讨论,请在这里发表您的看法、交流您的观点。

请先 登录 再评论,若不是会员请先 注册

您的IP地址是:
