H3C交换机双出口策略路由配置,多出口均可参考

一个网络有两条线进来,同时网络内有两个不同网段,两个网段需要走不同的线路出去,这时就需要策略路由来控制,仅供本人留档学习。

背景:现在有两条不同运营商的线路进入(10.10.10.1与20.20.20.1),局域网内有两个不同的网段(172.16.10.X与192.168.20.X),需求是172.16.10.X走10.10.10.1、192.168.20.X走20.20.20.1。

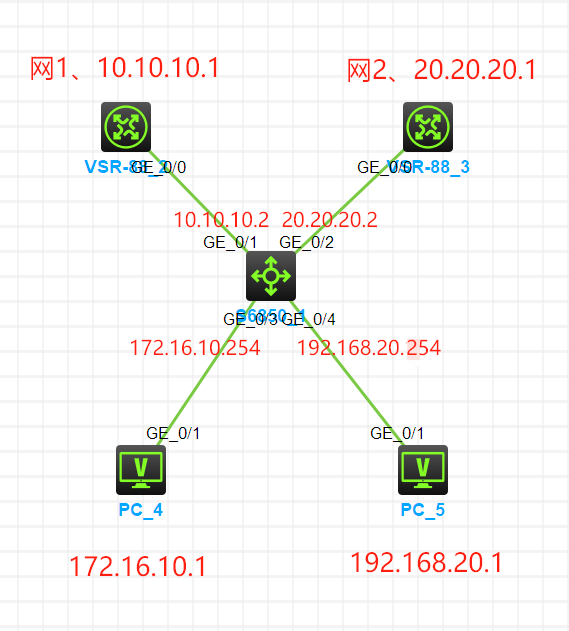

拓扑如下:

配上IP

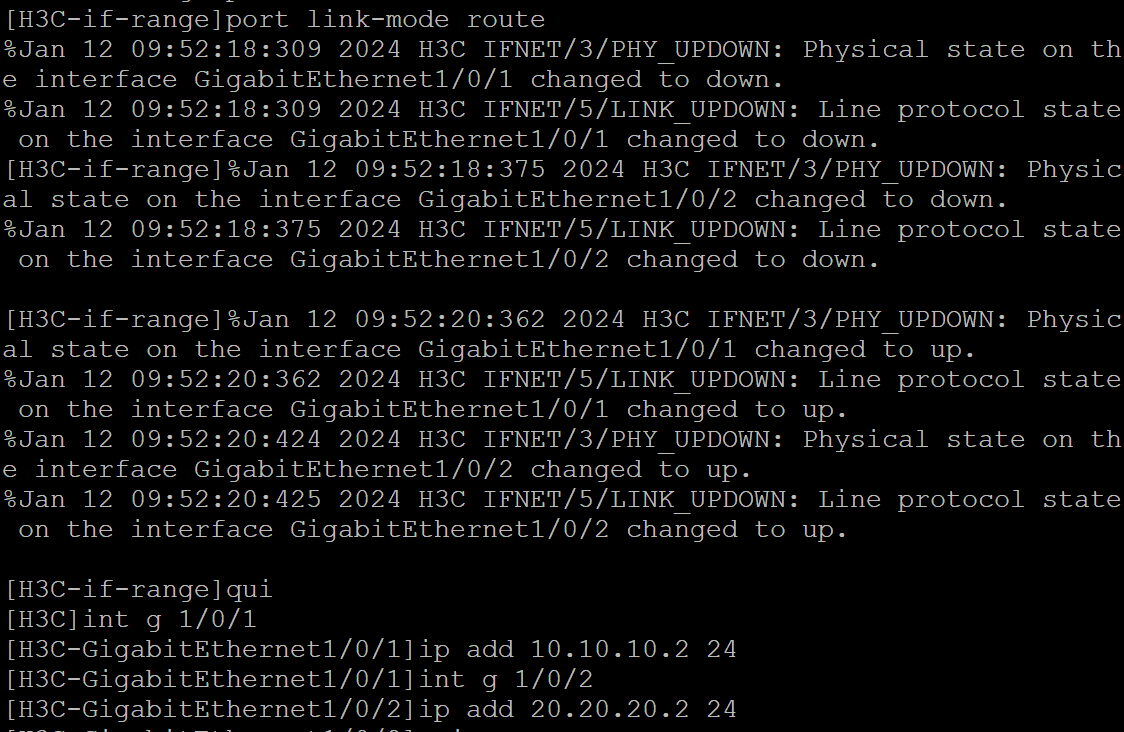

与路由器对接的端口用三层模式直接写IP

策略路由:

1.指向出口的默认路由

路由器的回程路由别忘了

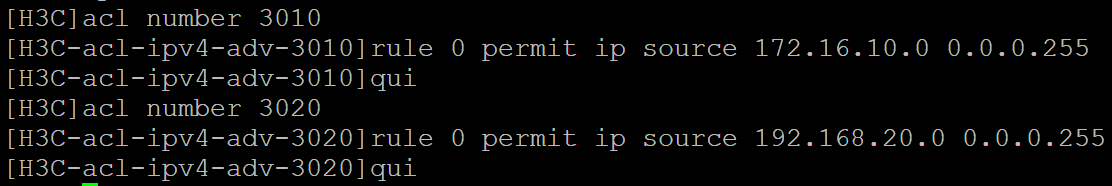

2.配置acl策略

允许对应网段通过

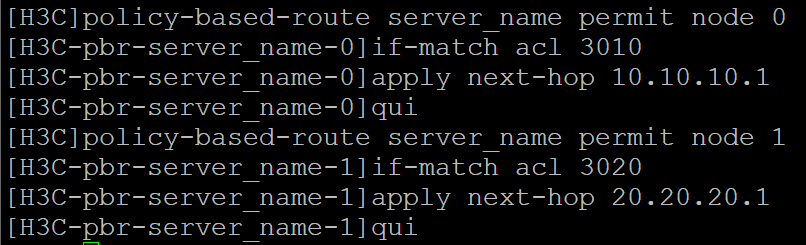

3.创建策略路由

一条策略两个节点,若匹配acl3010,则下一跳10.10.10.1;若匹配acl3020,则下一跳20.20.20.1

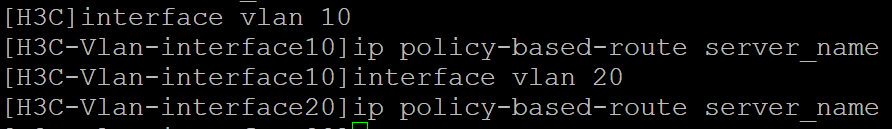

4.应用策略

进入对应VLAN应用策略

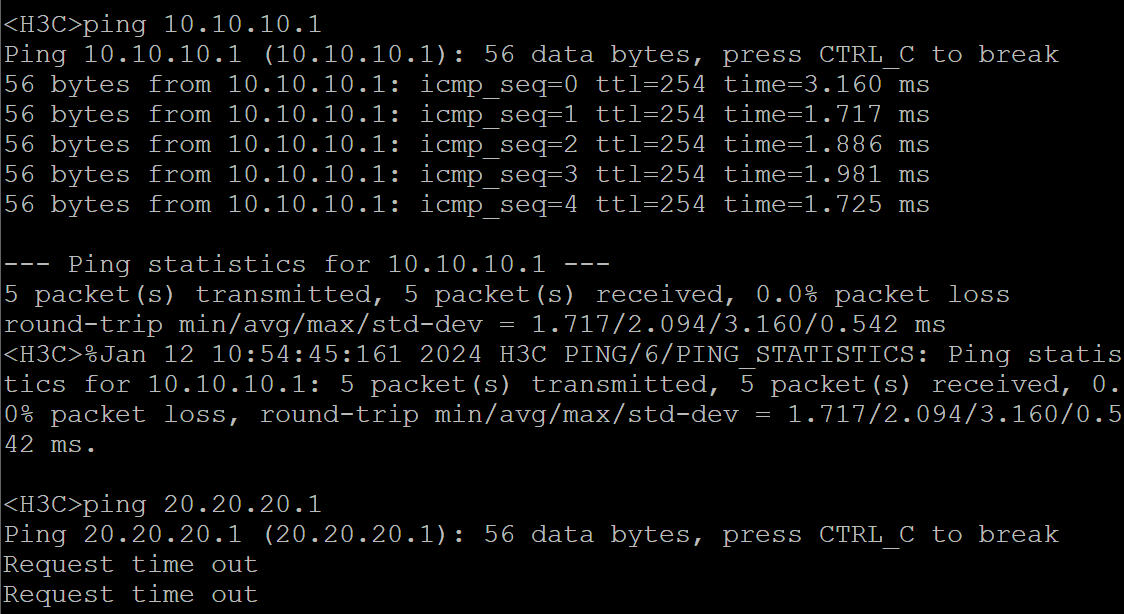

结果:

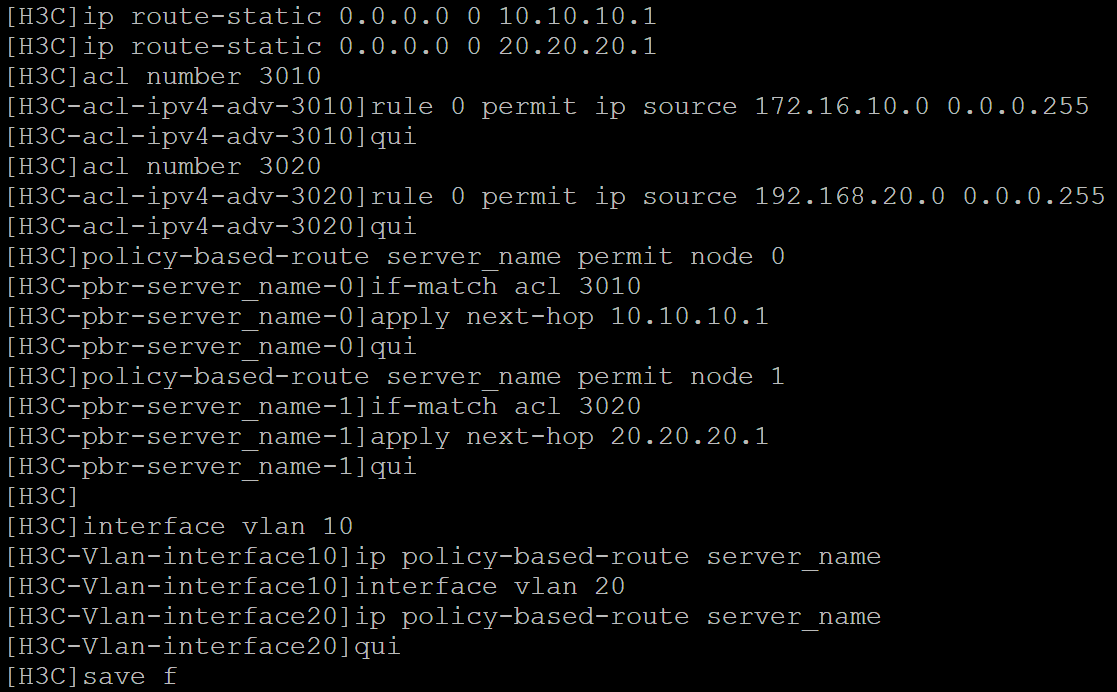

总结:

#默认路由
ip route-static 0.0.0.0 0 10.10.10.1
ip route-static 0.0.0.0 0 20.20.20.1

#ACL规则
acl number 3010
rule 0 permit ip source 172.16.10.0 0.0.0.255
qui
acl number 3020
rule 0 permit ip source 192.168.20.0 0.0.0.255

#策略
policy-based-route server_name permit node 0
if-match acl 3010
apply next-hop 10.10.10.1
qui
policy-based-route server_name permit node 1
if-match acl 3020
apply next-hop 20.20.20.1

#应用策略
interface vlan 10
ip policy-based-route server_name
interface vlan 20
ip policy-based-route server_name


1.注意回程路由

2.策略路由优先级较高,数据包优先匹配策略路由,匹配就按策略路由走,策略路由没有就走静态路由。


补充:

如果只是172.16.10.x段走10.10.10.1,剩下的所有网段都走20.20.20.1

那么

#ACL规则
acl number 3010
rule 0 permit ip source 172.16.10.0 0.0.0.255
qui

#策略
policy-based-route server_name permit node 0
if-match acl 3010
apply next-hop 10.10.10.1
qui
policy-based-route server_name permit node 1
apply next-hop 20.20.20.1
#不写匹配规则直接全匹配

#在出接口上应用策略
interface gigabitethernet 1/0/1
ip policy-based-route server_name
quit

应用在接口上只针对转发报文,应用在本地上只针对本地发出的报文不匹配转发的报文。


带源ping测试网段走的哪条线路,或直接电脑写固定IPping测试
