VMware vSAN网络设计中不得不说的事

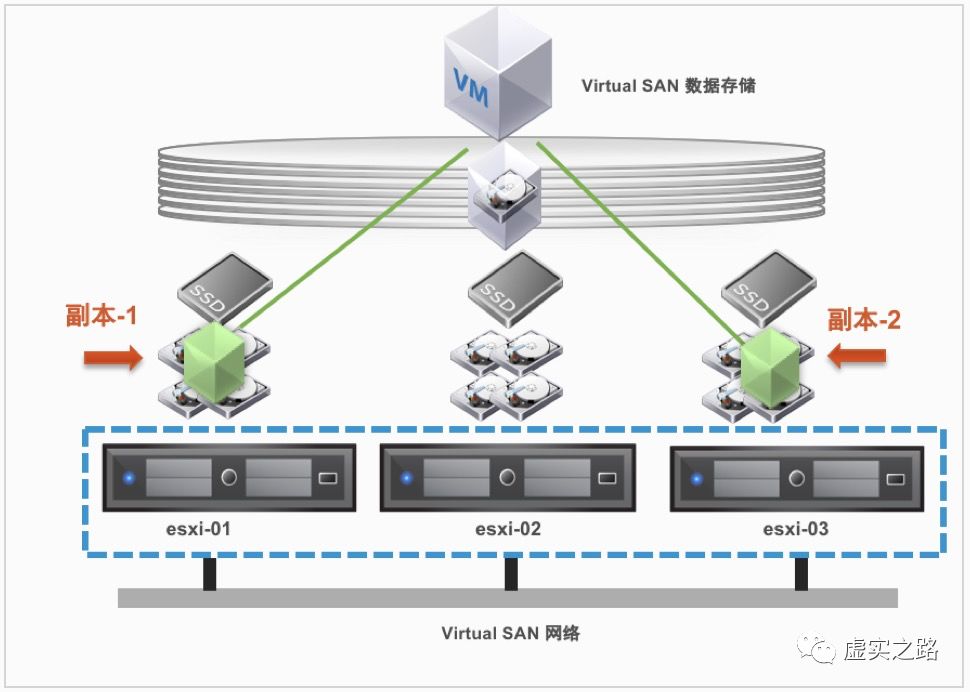

VMware vSAN分布式存储我想大家都已经很了解了,我再简单的啰嗦一下。VMware vSAN架构如下图所示,vSAN分布式存储由ESXi主机的本地磁盘组成,本地磁盘分为SSD磁盘和传统机械磁盘,其中SSD用于缓存虚拟机的读写数据,而机械磁盘则真正用来存储虚拟机数据的。首先虚拟机的IO数据先落到SSD磁盘,然后虚拟机就认为数据已经存储到存储中,后台ESXi在一定的机制下把SSD的缓存数据刷入到机械磁盘。因此vSAN分布式存储的性能可以得到保证,如果各位有钱,也可以把机械磁盘换为SSD磁盘,即容量层也使用SSD,即为全闪架构。



VMware vSAN分布式存储默认存储2份虚拟机数据,即一个虚拟机在主机01上存储一份数据,同时在主机02上也存储相同的数据,以防主机、磁盘、Raid卡、网络等出现故障。因此假如虚拟机存储100GB的数据,则占用vSAN存储空间则为200GB空间,因此在做vSAN存储规划时需要做好磁盘空间的规划。



刚才说了vSAN默认情况下存储2份虚拟机数据,那主机之间同步数据则借助VMware vSAN网络,生产环境推荐大家使用10Gb专用网络,和虚拟机业务网络做隔离。



vSAN网络设计方案一

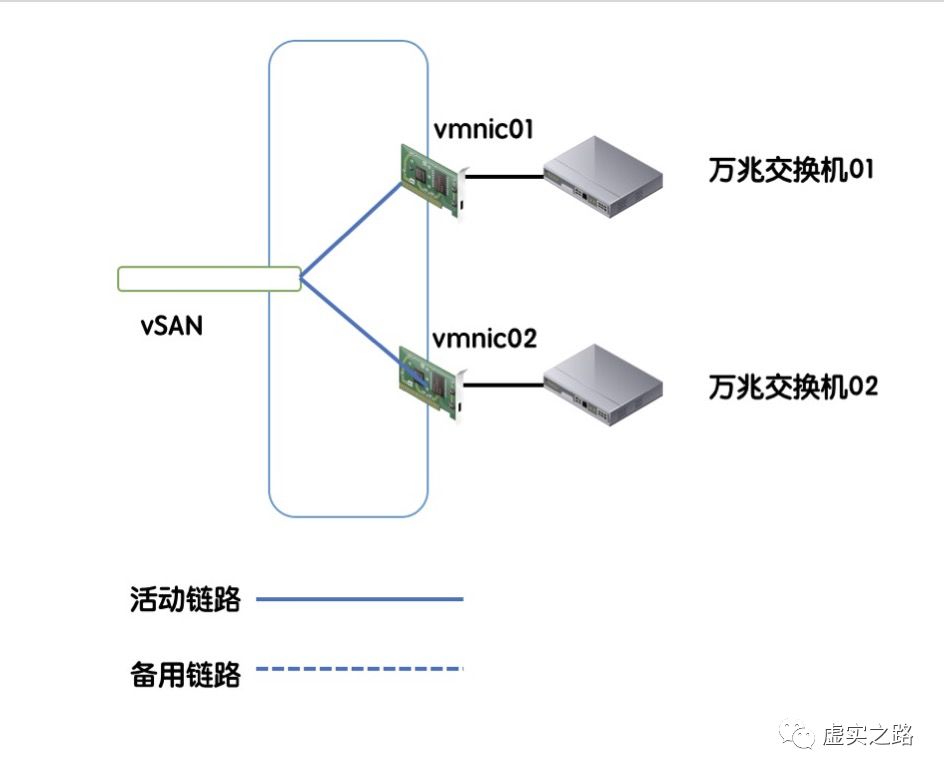

        下面的VMware vSAN网络设计拓扑图我想大家都是比较常见,一个启用vSAN的VMkernel关联两个10Gb物理网卡(基于交换机端口的负载均衡策略),两个10Gb物理网卡都为**活动链路**,两个10Gb的物理网卡分别连接至两个万兆交换机。







如上设计的VMware vSAN网络是否存在问题?在使用该vSAN网络中是否经常出现网络分区的现象?可以明确的告诉大家,这种vSAN网络设计会出大事的,严重的情况下可以卷铺盖回家了!

我们来看看以下场景时,vSAN存储还能否正常?



场景1:

* 主机01的vmnic01物理网卡出现故障

* 其它主机vmnic01物理网卡正常



场景2:

* 主机01使用vmnic01物理网卡

* 主机02使用vmnic02物理网卡



场景3:

*  两个交换机配置不一致



以上3种场景,VMware vSAN很容易出现网络分区,从而影响VMware vSAN正常使用,特别在HA配置不当的情况下,会导致个别虚拟机无法故障切换等情况,从而影响业务正常运行。



vSAN网络设计方案二

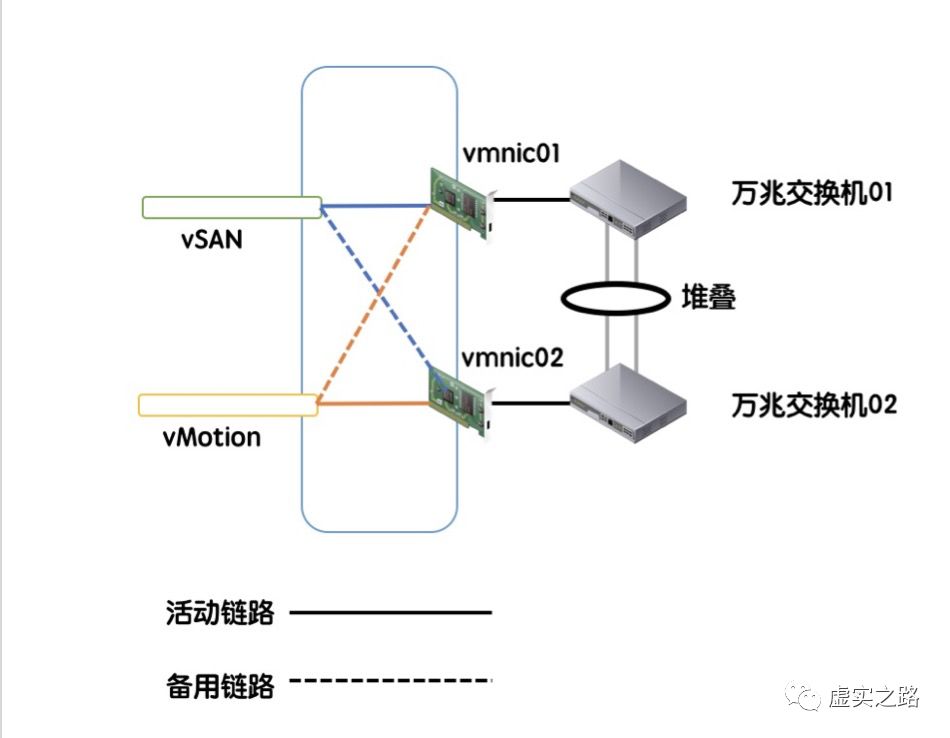

        我们再看看下面的VMware vSAN网络方案,两个万兆交换机做了堆叠,vSAN的活动链路为vmnic01,备用链路为vmnic02,同时把创建vMotion,vmnic02为活动链路,vmnic01为备用链路。





        如上的vSAN网络设计,不管是主机的vmnic物理网卡,光纤线、万兆交换机故障,都可以确保vSAN网络通畅。在保持vSAN网络的稳健性的前提下,又利用万兆网络加快vMotion速度,特别现在1台ESXi服务器动不动就是512G的内存情况下,如果还是使用传统的1Gb网络,则迁移1台ESXi主机上的虚拟机,则需要1或2个小时才能完成,大大提高我们的维护成本。



        强烈不建议使用vSAN网络设计方案一,建议使用vSAN网络设计方案二。不过也可以采用分布式交换机,特别在vSAN集群有多个主机的情况下,大大减轻我们的维护成本。



以上就是我今天要讲的关于VMware vSAN网络设计问题,也是我个人心得,如有错误的地方,欢迎大家指正。
