总部双出口固定IP、分支动态地址IPSec备份
关键字：IPSec，GRE，双线路备份，VPN。

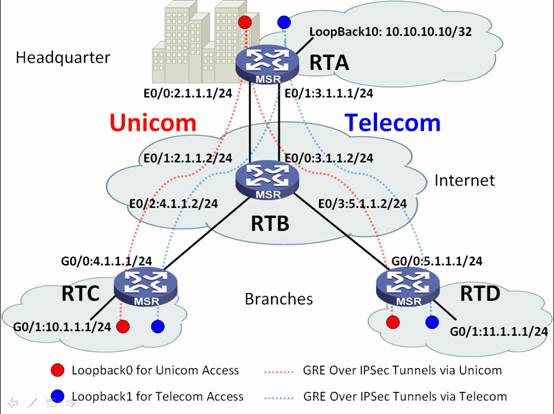

一、组网：
二、客户需求
总部使用联通、电信双出口，分支单出口。要求总部和分支之间通过IPSec建立VPN，并进行相互备份。部分分支与总部联通线路相连，电信链路作为备份；另一部分与总部电信线路相连，联通线路作为备份。
假设RTC是优选电信线路，RTD是优选联通线路。
三、设计方案
地址，路由设计：
1. 假设分支和总部合起来不超过126个，那么所有Loopback可以使用一个192.168.254.0的C类网段，如果超过，就使用192.168.254.0和192.168.253.0两个C网段。
2. 所有Loopback0对应联通线路，从192.168.254.1至192.168.254.126，如总部可以使用192.168.254.1，其余分支从2至126。
3. 所有Loopback1对应电信线路，从192.168.254.129至192.168.253.254，如总部可以使用192.168.254.129，其余分支从130至254。
4. 总部和各分支的Loopback0作为源、目的建立一条GRE隧道，tunnel编号从2至126，对应分支loopback0地址末端，便于记忆，该隧道只从联通线路建立。
5. 总部和各分支的Loopback1作为源、目的建立一条GRE隧道，tunnel编号从130至254，对应分支loopback1地址末端，便于记忆，该隧道只从电信线路建立。
6. 在GRE隧道上配置Keeplive，用于监测tunnel接口状态，使用Keeplive后就不需要使用NQA探测了。
7. 总部配置各Loopback0路由ip routing-table 192.168.254.0 25 联通出口。
8. 总部配置各Loopback1路由ip routing-table 192.168.254.128.0 25 电信出口。
9. 各分支建立两条GRE隧道，源分别是Loopback0、Loopback1，目的分别是总部的Loopback0和Loopback1，编号分别是tunnel 2~126和tunnel 130~254，tunnel接口编号和所使用源Loopback地址最后一段一致，便于记忆。
10. 分支由于是只有一条拨号线路，使用默认路由即可。
11. 总部将部分分支（优选联通线路）的VPN网段路由指向以Loopback0为源的GRE隧道，优先级默认60，指向以Loopback1为源的GRE隧道，优先级为80，作为备份。
12. 总部将部分分支（优选电信线路）的VPN网段路由指向以Loopback1为源的GRE隧道，优先级默认60，指向以Loopback0为源的GRE隧道，优先级为80，作为备份
13. 部分分支（优选联通线路）将总部VPN网段路由指向以Loopback0为源的GRE隧道，优先级默认60，指向以Loopback1为源的GRE隧道，优先级为80，作为备份。
14. 部分分支（优选电信线路）将总部VPN网段路由指向以Loopback1为源的GRE隧道，优先级默认60，指向以Loopback0为源的GRE隧道，优先级为80，作为备份。
IPSec设计：
1. 由于分支端地址由拨号动态获取或存在NAT设备，所以使用野蛮模式IKE。
2. 总部配置1个ike peer branch即可，配置pre-shared-key、exchang-mode aggressive、nat traversal即可。
3. 分支需要配置2个ike peer，ike peer unicom和ike peer telecom，除配置pre-shared-key、exchang-mode aggressive、nat traversal外，还需要配置remote-address。
4. ike proposal不需要配置，使用默认，配置ipsec proposal def即可。
5. 分支配置两个ACL，acl number 3000 rule permit gre source 分支Loopback0 0 destination 总部Loopback0，acl number 3001 rule permit gre source 分支Loopback1 0 destination 总部Loopback1
6. 总部配置IPSec policy-template temp 1，指定ike-peer branch，proposal def即可，使用模板不需要配置acl。
7. 分支配置ipsec policy headquarter 1 isakmp，绑定ike-peer unicom，proposal def， security acl 3000。
8. 分支配置ipsec policy headquarter 2 isakmp，绑定ike-peer telecom，proposal def， security acl 3001。
9. 总部配置ipsec policy branch 1 isakmp template temp。
10. 分支将ipsec policy headquarter下发到外网接口。
11. 总部将ipsec policy branch分别下发到联通和电信接口即可。
三、配置
RTA配置 |
# //为联通线路创建LoopBack0 interface LoopBack0 ip address 192.168.254.1 255.255.255.255 # //为电信线路创建LoopBack1 interface LoopBack1 ip address 192.168.254.129 255.255.255.255 # //创建LoopBack10 模拟总部的内部网络 interface LoopBack10 ip address 10.10.10.10 255.255.255.255 # //创建总部到分支RTC的联通 GRE隧道 interface Tunnel 2 ip address 7.1.1.2 255.255.255.0 source 192.168.254.1 destination 192.168.254.2 keepalive # //创建总部到分支RTD的联通 GRE隧道 interface Tunnel 3 ip address 12.1.1.2 255.255.255.0 source 192.168.254.1 destination 192.168.254.3 keepalive # //创建总部到分支RTC的电信GRE隧道 interface Tunnel 130 ip address 8.1.1.2 255.255.255.0 source 192.168.254.129 destination 192.168.254.130 keepalive # //创建总部到分支RTD的电信GRE隧道 interface Tunnel 131 ip address 13.1.1.2 255.255.255.0 source 192.168.254.129 destination 192.168.254.131 keepalive # //电信线路作为前往分支4.1.1.1主线路 ip route-static 4.1.1.0 255.255.255.0 3.1.1.2 //联通线路作为前往分支4.1.1.1的备份 ip route-static 4.1.1.0 255.255.255.0 2.1.1.2 preference 80 //电信线路作为前往分支5.1.1.1的备份 ip route-static 5.1.1.0 255.255.255.0 3.1.1.2 preference 80 //联通线路作为前往分支5.1.1.1的主线路 ip route-static 5.1.1.0 255.255.255.0 2.1.1.2 //配置电信的GRE隧道为总部到分支RTC的主线路 ip route-static 10.1.1.0 255.255.255.0 Tunnel 130 //配置联通的GRE隧道为总部到分支RTC的备份线路 ip route-static 10.1.1.0 255.255.255.0 Tunnel 2 preference 80 //配置电信的GRE隧道为总部到分支RTD的备份链路 ip route-static 11.1.1.0 255.255.255.0 Tunnel 131 preference 80 //配置联通的GRE隧道为总部到分支RTD的主链路 ip route-static 11.1.1.0 255.255.255.0 Tunnel 3 //通过联通线路到达每个分支的LoopBack0 ip route-static 192.168.254.0 255.255.255.128 2.1.1.2 //通过电信通线路到达每个分支的LoopBack1 ip route-static 192.168.254.128 255.255.255.128 3.1.1.2 # ike peer branch //由于分支端地址由拨号动态获取或存在NAT设备，所以使用野蛮模式IKE exchange-mode aggressive pre-shared-key 123 nat traversal # //安全提议采用默认的 ipsec proposal def # //总部使用模板，不用配置acl ipsec policy-template temp 1 ike-peer branch proposal def # ipsec policy branch 1 isakmp template temp # //联通接口 interface Ethernet0/0 port link-mode route ip address 2.1.1.1 255.255.255.0 //在接口上下发安全策略 ipsec policy branch # //电信接口 interface Ethernet0/1 port link-mode route ip address 3.1.1.1 255.255.255.0 //在接口上下发安全策略 ipsec policy branch # |
RTB配置 |
//用RTB来模拟Internet # interface Ethernet0/0 port link-mode route ip address 3.1.1.2 255.255.255.0 # interface Ethernet0/1 port link-mode route ip address 2.1.1.2 255.255.255.0 # interface Ethernet0/2 port link-mode route ip address 4.1.1.2 255.255.255.0 # interface Ethernet0/3 port link-mode route ip address 5.1.1.2 255.255.255.0 # |
RTC配置 |
# //为联通线路创建LoopBack0 interface LoopBack0 ip address 192.168.254.2 255.255.255.255 # //为电信线路创建LoopBack1 interface LoopBack1 ip address 192.168.254.130 255.255.255.255 # //创建联通线路的GRE隧道 interface Tunnel 2 ip address 7.1.1.1 255.255.255.0 source 192.168.254.2 destination 192.168.254.1 keepalive # //创建电信线路的GRE隧道 interface Tunnel130 ip address 8.1.1.1 255.255.255.0 source 192.168.254.130 destination 192.168.254.129 keepalive # //配置一条默认路由来制定出口方向 ip route-static 0.0.0.0 0.0.0.0 4.1.1.2 //配置联通的GRE隧道为分支访问总部的备份线路 ip route-static 10.10.10.10 255.255.255.255 Tunnel 2 preference 80 //配置电信的GRE隧道为分支访问总部的主线路 ip route-static 10.10.10.10 255.255.255.255 Tunnel 130 # //配置ACL 3000匹配联通线路GRE流量 acl number 3000 rule 0 permit gre source 192.168.254.2 0 destination 192.168.254.1 0 //配置ACL 3001匹配电信线路GRE流量 acl number 3001 rule 0 permit gre source 192.168.254.130 0 destination 192.168.254.129 0 # //配置电信线路的IKE对等体 ike peer telecom exchange-mode aggressive pre-shared-key 123 remote-address 3.1.1.1 nat traversal # //配置联通线路的IKE对等体 ike peer unicom exchange-mode aggressive pre-shared-key 123 remote-address 2.1.1.1 nat traversal # //配置默认的安全提议 ipsec proposal def # //配置走联通线路的路由策略 ipsec policy headquarter 1 isakmp security acl 3000 ike-peer unicom proposal def # //配置走电信线路的路由策略 ipsec policy headquarter 2 isakmp security acl 3001 ike-peer telecom proposal def # interface GigabitEthernet0/0 port link-mode route ip address 4.1.1.1 255.255.255.0 //在端口上应用路由策略 ipsec policy headquarter # //给G0/1配置一个IP地址模拟分支内部网络 interface GigabitEthernet0/1 port link-mode route ip address 10.1.1.1 255.255.255.0 # |
RTD配置 |
# //为联通线路创建LoopBack0 interface LoopBack0 ip address 192.168.254.3 255.255.255.255 # //为电信线路创建LoopBack1 interface LoopBack1 ip address 192.168.254.131 255.255.255.255 # //创建联通线路的GRE隧道 interface Tunnel 3 ip address 12.1.1.1 255.255.255.0 source 192.168.254.3 destination 192.168.254.1 keepalive # //创建电信线路的GRE隧道 interface Tunnel 131 ip address 13.1.1.1 255.255.255.0 source 192.168.254.131 destination 192.168.254.129 keepalive # //配置一条默认路由来制定出口方向 ip route-static 0.0.0.0 0.0.0.0 5.1.1.2 //配置联通的GRE隧道为分支访问总部的主线路 ip route-static 10.10.10.10 255.255.255.255 Tunnel 3 //配置电信的GRE隧道为分支访问总部的备份线路 ip route-static 10.10.10.10 255.255.255.255 Tunnel 131 preference 80 # //配置ACL 3000匹配联通线路 acl number 3000 rule 0 permit gre source 192.168.254.3 0 destination 192.168.254.1 0 //配置ACL 3001匹配电信线路 acl number 3001 rule 0 permit gre source 192.168.254.131 0 destination 192.168.254.129 0 # //配置电信线路的IKE对等体 ike peer telecom exchange-mode aggressive pre-shared-key 123 remote-address 3.1.1.1 nat traversal # //配置联通线路的IKE对等体 ike peer unicom exchange-mode aggressive pre-shared-key 123 remote-address 2.1.1.1 nat traversal # //配置默认的安全提议 ipsec proposal def # //配置走联通线路的路由策略 ipsec policy headquarter 1 isakmp security acl 3000 ike-peer unicom proposal def # //配置走电信线路的路由策略 ipsec policy headquarter 2 isakmp security acl 3001 ike-peer telecom proposal def # interface GigabitEthernet0/0 port link-mode route ip address 5.1.1.1 255.255.255.0 //在端口上应用路由策略 ipsec policy headquarter # //给G0/1配置一个IP地址模拟分支内部网络 interface GigabitEthernet0/1 port link-mode route ip address 11.1.1.1 255.255.255.0 # |
四、配置关键点
1. 在配置总部的IKE对等体的时候，不能配置remote-address，否则不能实现总部到多个分支的通信。
2. 配置总部安全策略的时候，使用模板，不用配置acl。
3. 用RTB模拟Internet的时候，要配置静态路由以保证Internet内部路由可达。
4. 分别用LoopBack10，和G0/1来模拟总部和分支的内部网络，通过测试它们之间的联通性来确保总部和分支内部网络之间的可达。
