IPv6简单走两步——NAT64（IPv4节点主动访问IPv6节点）

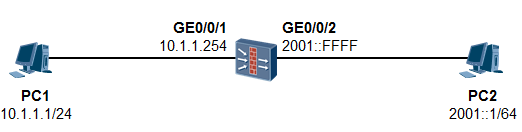

拓扑及需求



l  PC1是IPv4网络的一个节点，处于Trust安全域。

l  PC2是IPv6网络的一个节点，处于Untrust安全域。

l  在防火墙上完成NAT64的配置，使得PC1能够主动发起流量访问PC2，也就是本文主旨：IPv4节点主动访问IPv6节点。



步骤及思路

1 ) 完成防火墙IPv4、IPv6接口的配置，并将接口添加到相应的安全域。
2 ) 配置NAT64的IPv6前缀3001::/64，这个前缀将作为PC1去访问IPv6主机PC2的IPv6地址池。
3 ) 配置NAT64静态映射，将PC2的IPv6地址2001::1映射到IPv4地址10.1.1.111，使得PC1能够使用10.1.1.111作为目的地址来访问PC2。
4 ) 配置域间包过滤策略，使得PC1能够访问10.1.1.111。

步骤及思路

FW的配置如下：

#配置IPv4接口
[FW] interface GE0/0/1
[FW-GigabitEthernet0/0/1] ip address 10.1.1.254 24
[FW] firewall zone trust
[FW-zone-trust] add interface GigabitEthernet0/0/1
#配置IPv6接口
[FW] interface GE0/0/2
[FW-GigabitEthernet0/0/2] ipv6 enable
[FW-GigabitEthernet0/0/2] ipv6 address 2001::FFFF 64
[FW] firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet0/0/2
#配置NAT64的IPv6前缀，这个前缀将作为PC1去访问IPv6主机的IPv6地址池
[FW] nat64 prefix 3001:: 64
#配置NAT64静态映射，将2001::1这个IPv6的节点映射到IPv4地址10.1.1.111
[FW] nat64 static 2001::1 10.1.1.111
[FW] policy interzone trust untrust outbound
[FW-policy-interzone-trust-untrust-outbound] policy 10
[FW-policy-interzone-trust-untrust-outbound-10] policy source 10.1.1.0 0.0.0.255
[FW-policy-interzone-trust-untrust-outbound-10] policy destination 10.1.1.111 0
[FW-policy-interzone-trust-untrust-outbound-10] action permit

完成配置后，PC1即可ping通10.1.1.111。
[FW] display firewall session table
   Current Total Sessions : 1
    icmp  (nat64)  VPN:public --> public 10.1.1.1:43987-->10.1.1.111:2048

[FW] display firewall ipv6 session table
Current Total IPv6 Sessions: 1
---------------------------------------------------------------------
  Source Address      : 3001::A:101:100:0
  Destination Address : 2001::1
  Source Port         : 43988
  Destination Port    : 2048
  Protocol            : ICMP6
  SessType            : NAT64

[FW] display nat64 session table
Current Total Sessions: 1
 --------------------------------------------------------------------
  IPv6 Source Address      : 3001::A:101:100:0
  IPv6 Destination Address : 2001::1
  IPv6 Source Port         : 43984
  IPv6 Destination Port    : 2048
  IPv4 Source Address      : 10.1.1.1
  IPv4 Destination Address : 10.1.1.111
  IPv4 Source Port         : 43984
  IPv4 Destination Port    : 2048
  Protocol                 : ICMPv6
  TTL                      : 00:00:20
  Left Time                : 00:00:19
