通过链路聚合实现交换机之间,主备链路自动切换(华为交换机)

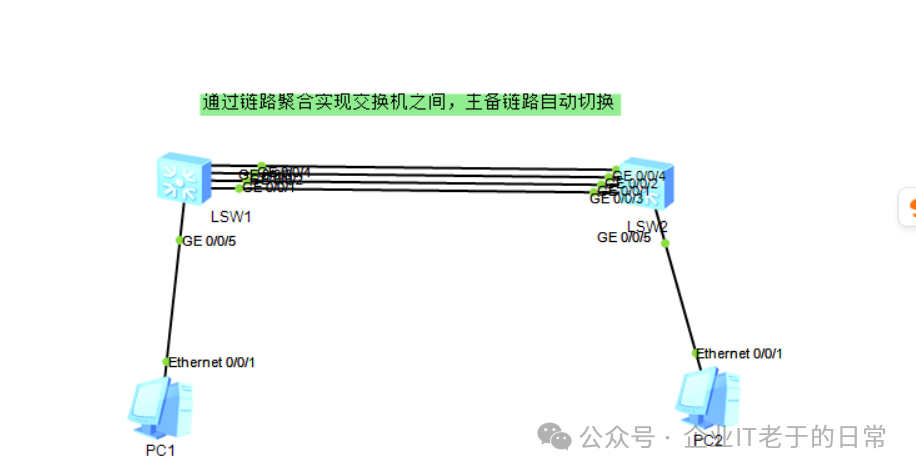

讲一下链路聚合的主备链路自动切换,先上拓扑图:

编辑搜图

请点击输入图片描述(最多18字)

简单介绍下LSW1与LSW2的GE0/0/1到GE0/0/4四个端口是互相连接的,LSW1是lacp主动端,最大活动链路是2个,GE0/0/3和GE0/0/4的lacp优先级为0.

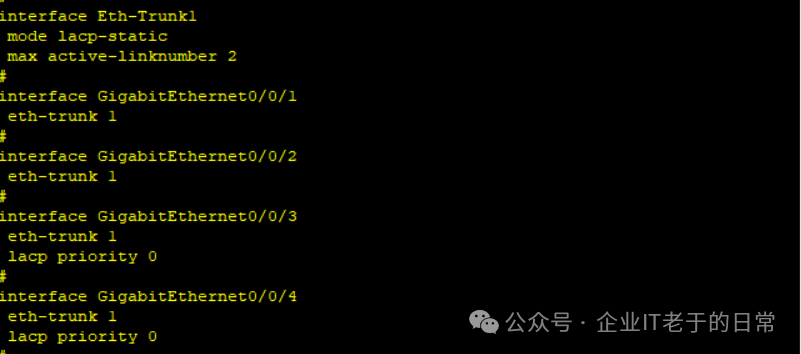

我们来看下LSW1的配置:

编辑搜图

请点击输入图片描述(最多18字)

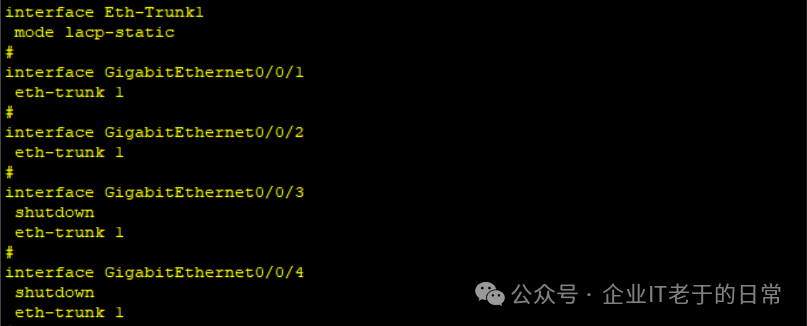

LSW2的配置:

编辑搜图

请点击输入图片描述(最多18字)

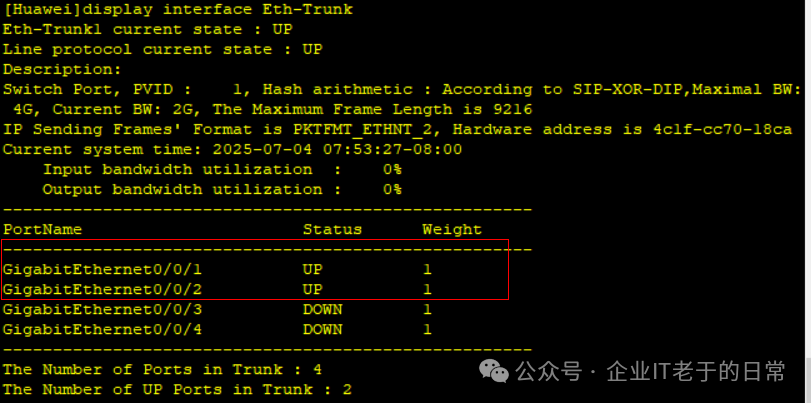

配置完毕后,我们看下eth-trunk1聚合口的状态:

编辑搜图

请点击输入图片描述(最多18字)

有2个端口为up状态。

这个时候我来关闭LSW2的GE0/0/2端口,在此之前我用PC1的IP地址持续PING PC2的IP地址,这样便于看下状态。

请点击输入图片描述(最多18字)

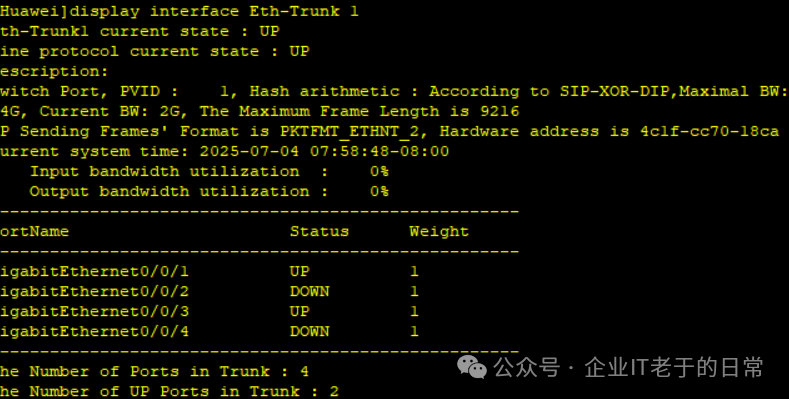

关闭后,我们看下聚合口的状态:

编辑搜图

请点击输入图片描述(最多18字)

GE0/0/3端口自动up了。

编辑搜图

请点击输入图片描述(最多18字)

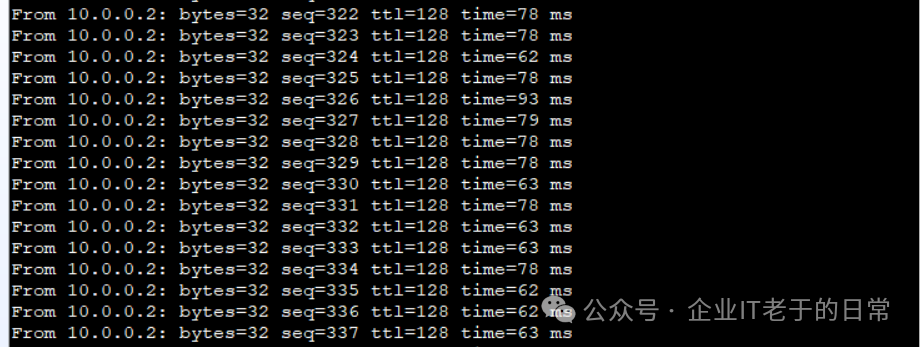

pc1 ping的时候会掉几个包,然后又ping通了。好,今天就分享到这里。
