在嵌入式开发中，Flash存储器是核心的非易失性存储介质(NVM)，用于存储固件、配置参数、日志数据等。理解Flash的特性、操作方式和限制对设计可靠、高效的嵌入式系统至关重要。

一、Flash存储器基础

1. 1. 基本类型:
• • Nor Flash:
• • 特点: 支持XIP，随机访问速度快（读接近RAM），按字节/字读取。擦除和写入速度慢。
• • 接口: 通常并行或SPI接口，可直接连接到CPU地址/数据总线。
• • 结构: 存储单元并联，允许直接访问任意地址。
• • 用途: 主要存储启动代码、操作系统内核、应用程序代码（尤其在需要XIP的场景），小容量配置数据。
• • Nand Flash:
• • 特点: 不支持XIP，按页读取，按块擦除。顺序访问速度快，容量/成本比高，擦写寿命有限。存在坏块。
• • 接口: 复杂接口（需要控制器），常见类型有原始NAND、eMMC、SD卡、U盘、SSD（内部都是NAND）。
• • 结构: 存储单元串联，访问以页为单位。
• • 用途: 主要存储大容量数据，如文件系统、用户数据、媒体文件、操作系统映像（需加载到RAM运行）。是现代嵌入式系统大容量存储的主力。
2. 2. 关键特性:
• • 非易失性: 断电后数据不丢失。
• • 写入前需擦除: Flash单元只能从1写成0。要将0改回1（或写入新数据），必须先擦除（通常是整块/整扇区擦除为全1），然后再写入。这是Flash操作最根本的限制。
• • 有限擦写寿命:
• • Nor Flash: 典型擦写次数 10万 - 100万次。
• • Nand Flash:
• • SLC: 10万 - 100万次
• • MLC: 3千 - 1万次
• • TLC: 500 - 3千次
• • QLC: 更低
• • 重要性: 直接影响系统寿命和可靠性。设计时必须考虑磨损均衡。
• • 读写不对称性:
• • 读操作: 快，相对简单（Nor接近RAM，Nand按页读也较快）。
• • 写操作: 慢且复杂，必须先擦除（更慢）再写入。
• • 操作单位:
• • 读: Nor可按字节/字，Nand按页（典型512B, 2KB, 4KB, 8KB, 16KB）。
• • 写: 按页编程（Nand）或按字/字节（Nor，但需擦除整个块）。
• • 擦除: 按块/扇区进行（大小从几KB到几百KB甚至MB）。
• • 坏块: 主要存在于Nand Flash中。出厂时或使用过程中可能产生无法可靠存储数据的块。管理坏块是Nand驱动/文件系统的核心任务之一。
• • 位翻转: Nand Flash在读写过程中可能偶然发生单个或多个比特的错误。需要ECC进行检测和纠正。
• • 功耗: 擦除和写入操作功耗远高于读操作。

二、嵌入式系统中的Flash操作

1. 1. Bootloader与固件存储:
• • 系统上电后，CPU从Flash（通常是Nor Flash或芯片内部Flash）的固定地址（复位向量）开始执行Bootloader。
• • Bootloader初始化硬件，然后将应用程序固件从Flash（可能是Nor或Nand）加载到RAM中执行（XIP除外），或直接XIP执行。
• • 固件更新通常涉及擦除Flash的应用程序区域，写入新固件映像。
2. 2. 数据存储:
• • 系统配置参数、校准数据、用户设置、运行日志、事件记录等需要掉电保存的数据存储在Flash中。
• • 需要特别注意更新频率和擦写寿命，避免频繁写入同一区域导致提前损坏。常采用：
• • 写平衡: 将数据写到不同位置，避免集中磨损。
• • 状态标记: 使用标志位标识数据有效/无效。
• • 日志式结构: 追加新记录，定期清理旧数据。
3. 3. 文件系统:
• • 对于需要存储大量文件或复杂数据结构的应用（如使用SD卡、eMMC），需要在Flash（主要是Nand）上实现文件系统。
• • 常见嵌入式文件系统:
• • FAT/exFAT: 兼容性好（PC可读），简单，但可靠性一般（掉电易损坏），无坏块管理/磨损均衡。
• • YAFFS/YAFFS2: 专为Nand设计，直接管理物理特性（坏块、ECC），性能好，但授权可能受限。
• • JFFS/JFFS2: 日志型，为Nor设计，也可用于Nand（效率较低）。直接在MTD上运行。
• • UBIFS: 基于UBI卷管理层，专为现代大容量Nand设计，提供比JFFS2更好的性能和扩展性。
• • SPIFFS/LittleFS: 轻量级，专为SPI Nor设计，资源占用小，抗掉电能力强。
• • Ext2/3/4, Btrfs: 更通用，但通常需要Linux等OS支持，开销较大。
• • MTD层: 在Linux等系统中，MTD提供统一的抽象接口访问原始Flash设备（Nor/Nand），文件系统构建在MTD之上。
4. 4. Flash控制器与驱动:
• • 大多数MCU内置了Flash控制器，用于管理内部Flash的读写擦除操作，提供编程接口（寄存器操作或库函数）。
• • 外部Flash需要开发者：
• • 根据接口（SPI, QSPI, Parallel）实现底层驱动（GPIO模拟或使用外设控制器）。
• • 严格按照Flash芯片手册的时序要求进行操作（发送命令序列、等待操作完成）。
• • 处理擦写寿命、坏块（Nand）、位翻转（ECC）。

三、Flash编程的关键技术与挑战

1. 1. 擦除管理:
• • 理解最小擦除单位（扇区/块）。
• • 规划存储布局，避免频繁擦除小块。
• • 在更新小块数据时，常采用“读-改-写”策略：
1. 1. 将目标块数据读入RAM缓冲区。
2. 2. 在RAM中修改需要更新的部分。
3. 3. 擦除整个Flash块。
4. 4. 将修改后的整个缓冲区写回Flash块。
• • 这需要额外的RAM缓冲区。
2. 2. 磨损均衡:
• • 目标: 让Flash的所有块（或可写区域）的擦写次数尽可能平均，延长整体寿命。
• • 方法:
• • 动态: 记录每个块的擦写计数，优先选择擦写次数最少的块写入新数据（需要元数据存储和查找）。
• • 静态: 将不常修改的数据（如代码）迁移到擦写次数较多的块，腾出擦写次数少的块给频繁修改的数据（更复杂）。
• • 重要性: 对Nand和使用Flash存储频繁更新数据的场景至关重要。文件系统（如UBIFS, YAFFS2）或专用库（如LittleFS的磨损均衡）通常内置此功能。
3. 3. 坏块管理:
• • Nand专属问题。
• • 出厂坏块: 芯片出厂时标记（特定地址有非FF值）。驱动初始化时必须扫描并建立坏块表。
• • 运行时坏块: 使用过程中出现。驱动/文件系统在写入或擦除失败（或ECC无法纠正的读错误）后需标记该块为坏块，并将数据重映射到备用块。
• • 方法: 通常通过坏块表实现，表本身需要存储在Flash可靠位置（如预留块），并考虑其自身的备份和更新。
4. 4. ECC:
• • 必要性: 检测和纠正Nand Flash读写过程中发生的位翻转错误。
• • 原理: 为写入的数据页计算校验码（如Hamming码, BCH码, LDPC码），并将校验码存储在Flash的OOB/Spare区域。读取时重新计算校验码并与存储的比较，检测并纠正错误。
• • 硬件支持: 许多现代MCU/SoC内置硬件ECC引擎，效率高。软件实现开销大。
• • 强度: 不同ECC算法纠错能力不同（如BCH可纠多比特错误），需根据Flash类型和可靠性要求选择。
5. 5. 掉电保护:
• • 风险: 在擦除或写入操作过程中断电，可能导致数据损坏或元数据不一致（文件系统崩溃）。
• • 策略:
• • 原子操作: 确保关键操作（如更新标志位、文件系统元数据）要么完全完成，要么像没发生过一样。设计状态机。
• • 日志/事务: 先在日志区记录要做的操作，完成后再更新主数据区。故障恢复时检查日志。
• • 写前拷贝: 修改数据时，先写到新位置，更新指针指向新位置，最后擦除旧位置。
• • 备份: 关键数据存储多份。
• • 超级电容/UPS: 提供短暂电力完成关键操作。
• • 文件系统特性: 选择抗掉电能力强的文件系统（如LittleFS, SPIFFS, UBIFS）。
6. 6. 性能优化:
• • 缓存: 对频繁读取的数据进行缓存。
• • 批量写入: 累积足够数据再写入，减少擦写次数和碎片。
• • 双缓冲/乒乓缓冲: 在写入一个缓冲区时，应用程序填充另一个缓冲区，提高吞吐量。
• • 预取/后台擦除: 提前擦除可能需要的空闲块。
• • 选择高速接口: QSPI > SPI, ONFI/Toggle NAND > 传统异步NAND。

四、安全考虑

1. 1. 代码保护/读保护: 防止通过调试接口读取Flash中的固件代码。MCU通常提供读保护位/选项字节设置。
2. 2. 写保护: 防止固件被意外或恶意修改。可通过硬件写保护引脚或软件配置保护区域实现。
3. 3. 安全启动: 验证从Flash加载的固件的完整性和来源合法性（使用数字签名、哈希）。
4. 4. 加密存储: 对存储在Flash中的敏感数据（如密钥、用户数据）进行加密。

5. 五、Flash实战之读擦写

1.

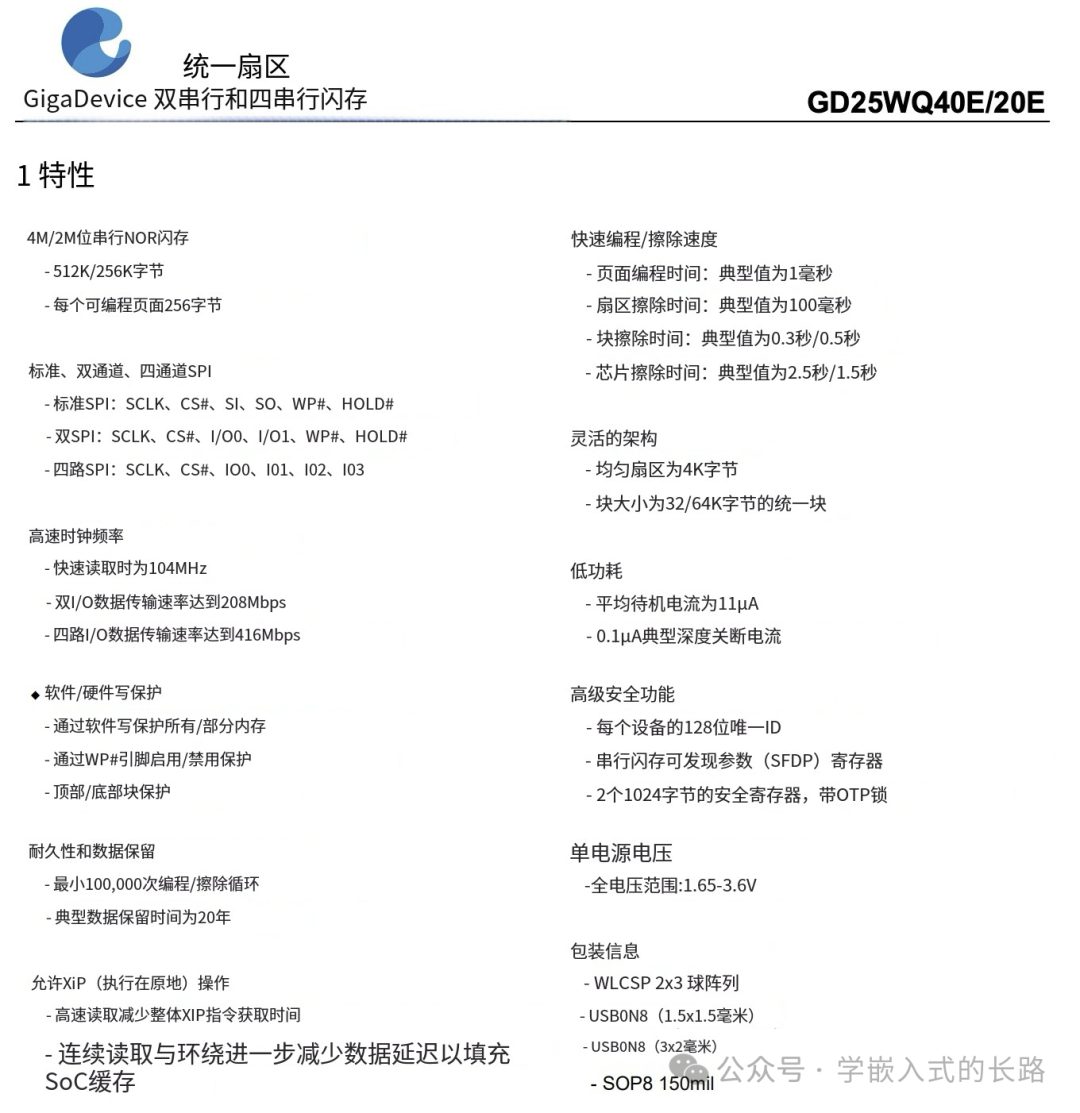

   以GD25WQ40E SPI Nor Flash举例，结合DataSheet介绍常用功能：

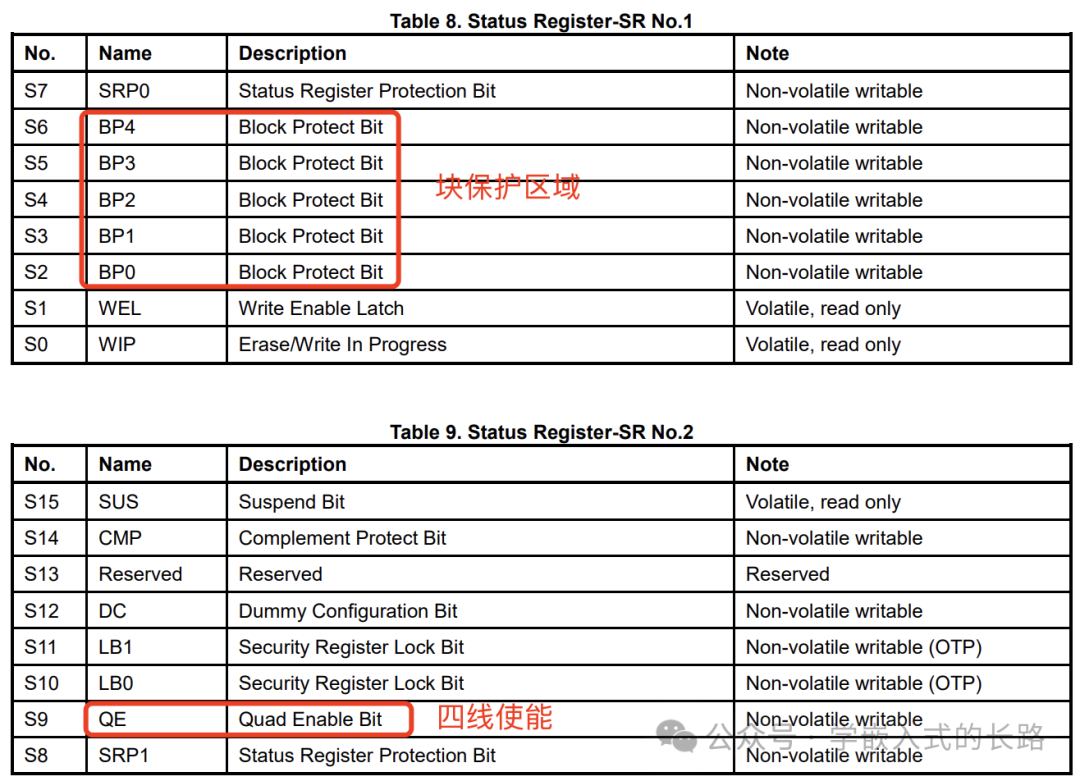

2. 1. 状态寄存器(Status Register):
6.

1.

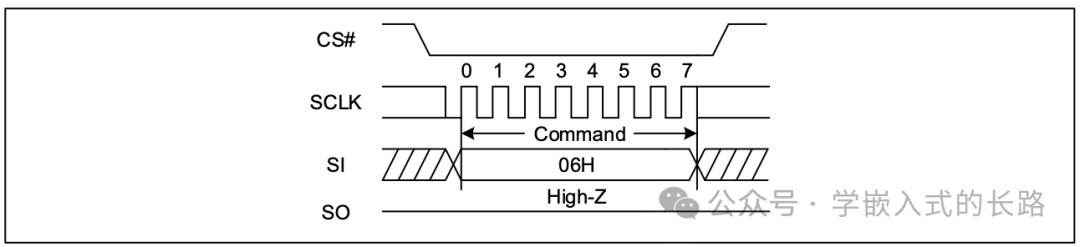

7. 2. Write Enable(cmd:0x06):

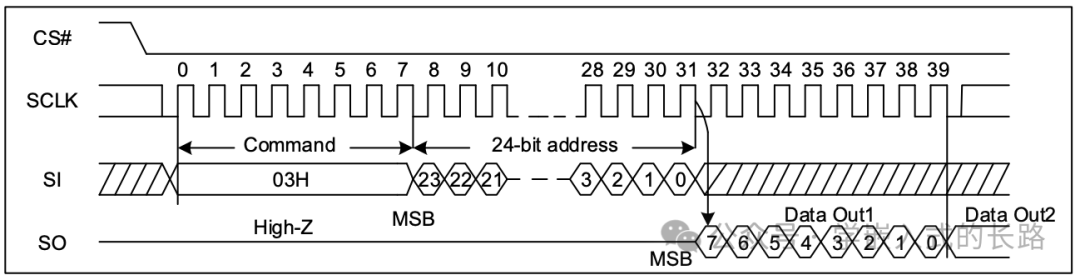

8. 3. Read Data Bytes(cmd:0x03):

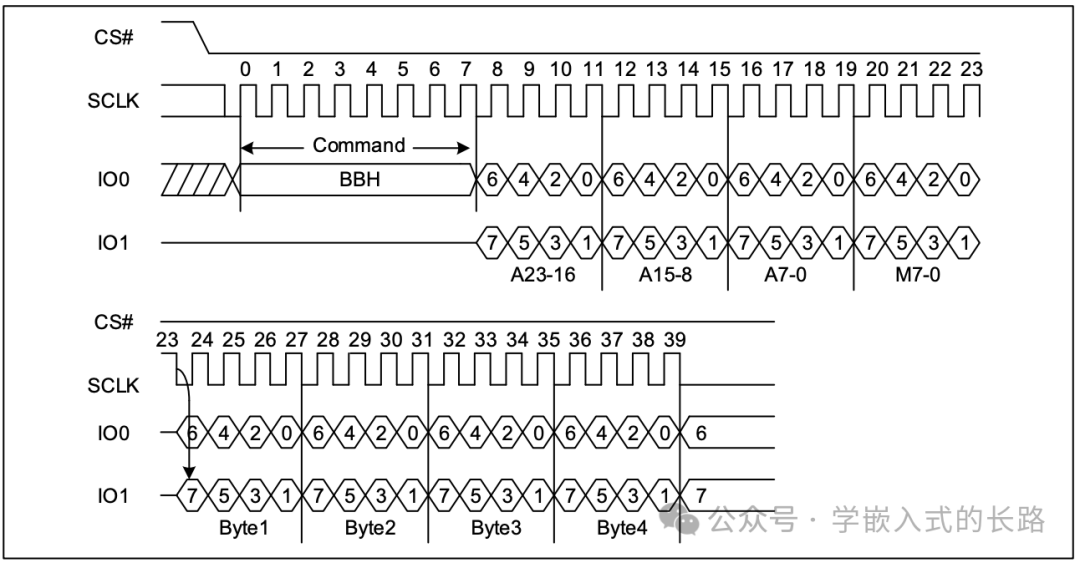

   4. Dual I/O Fast Read(cmd:0xBB):
9.

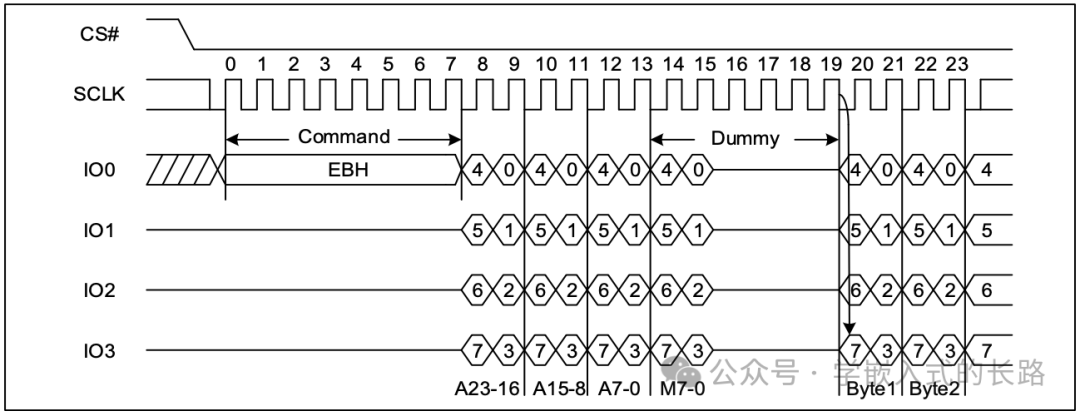

   5. Quad I/O Fast Read(cmd:0xEB):

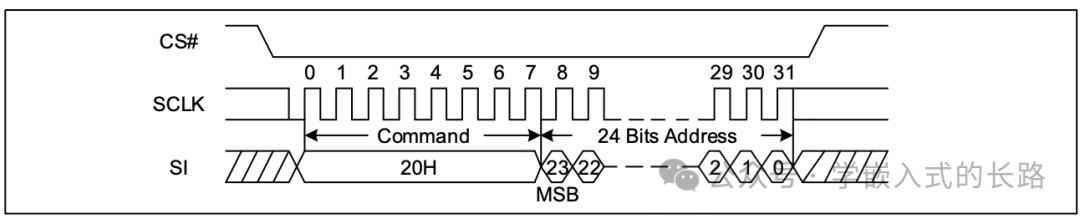

   6. Sector Erase(cmd:0x20):

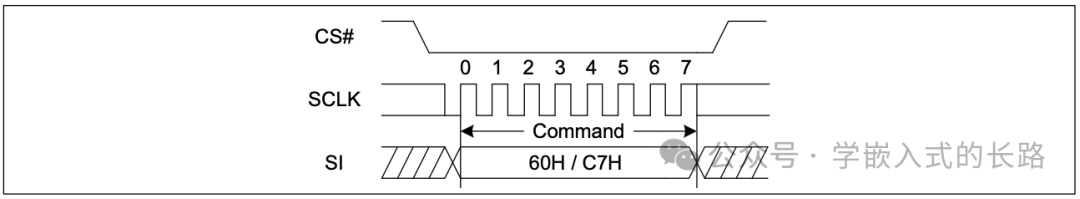

   7.  Chip Erase(cmd:0x60/0xC7):

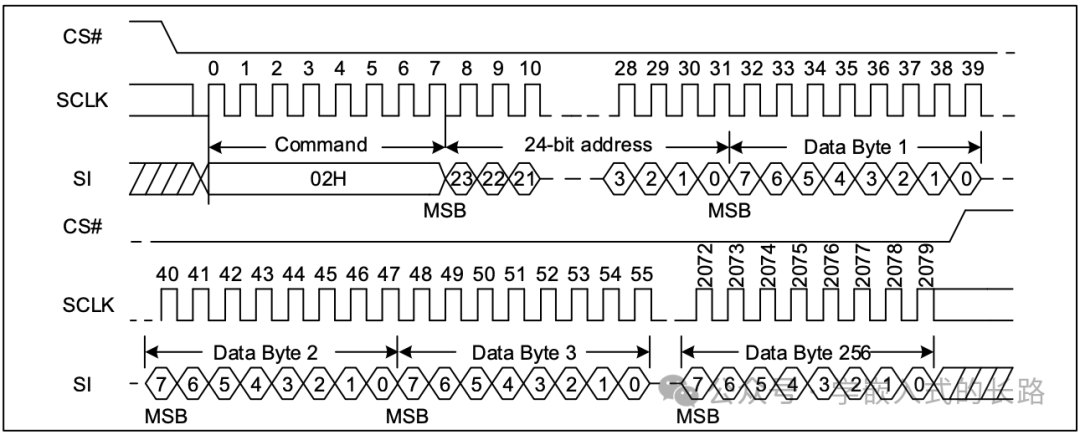

1. 8.  Page Program(cmd:0x02):

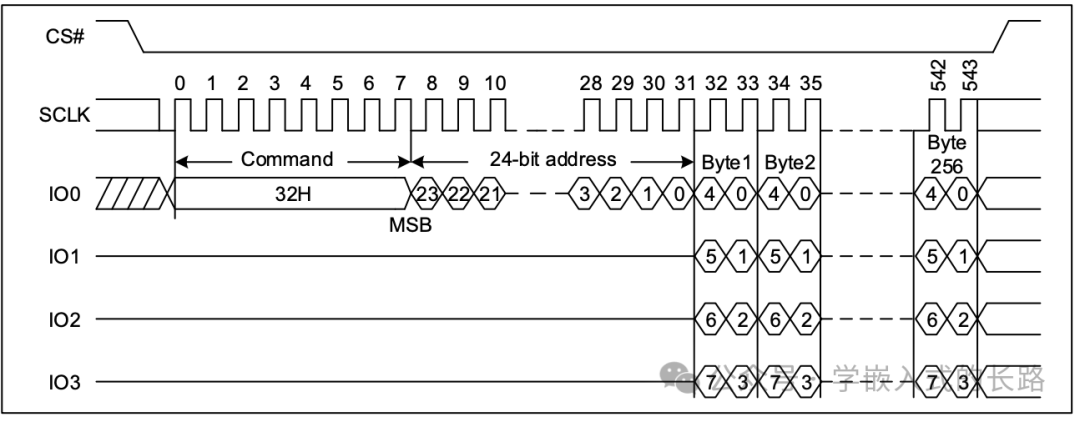

1. 9.  Quad Page Program(cmd:0x32):

通过查阅Flash对应的DataSheet我们可以获取Flash的操作command，通过cmd + address + data 完成我们想要的FLash通信。

总结

深入理解嵌入式Flash存储器的物理特性（擦除、寿命、坏块、位翻转）、操作方式（读写擦除单位）和关键技术（磨损均衡、坏块管理、ECC、掉电保护），是开发稳定、可靠、长寿命嵌入式系统的基石。

根据应用需求（容量、速度、寿命、成本、可靠性）选择合适的Flash类型（Nor/Nand/SLC/MLC/TLC）和配套的软件方案（驱动、文件系统、存储管理库）至关重要。务必仔细阅读所使用Flash芯片和MCU的参考手册。
