使用OVS构建分布式隔离网络

前言

上一节我们使用OVS构建了单机隔离网络，但是随着网络规模的扩张，单节点已经不再能满足业务的需要，分布式网络成了必不可少的环节。分布式网络与单节点网络在细节实现上基本一致，只有物理环境网络连线上的一点区别。

实验1：分布式无隔离网络

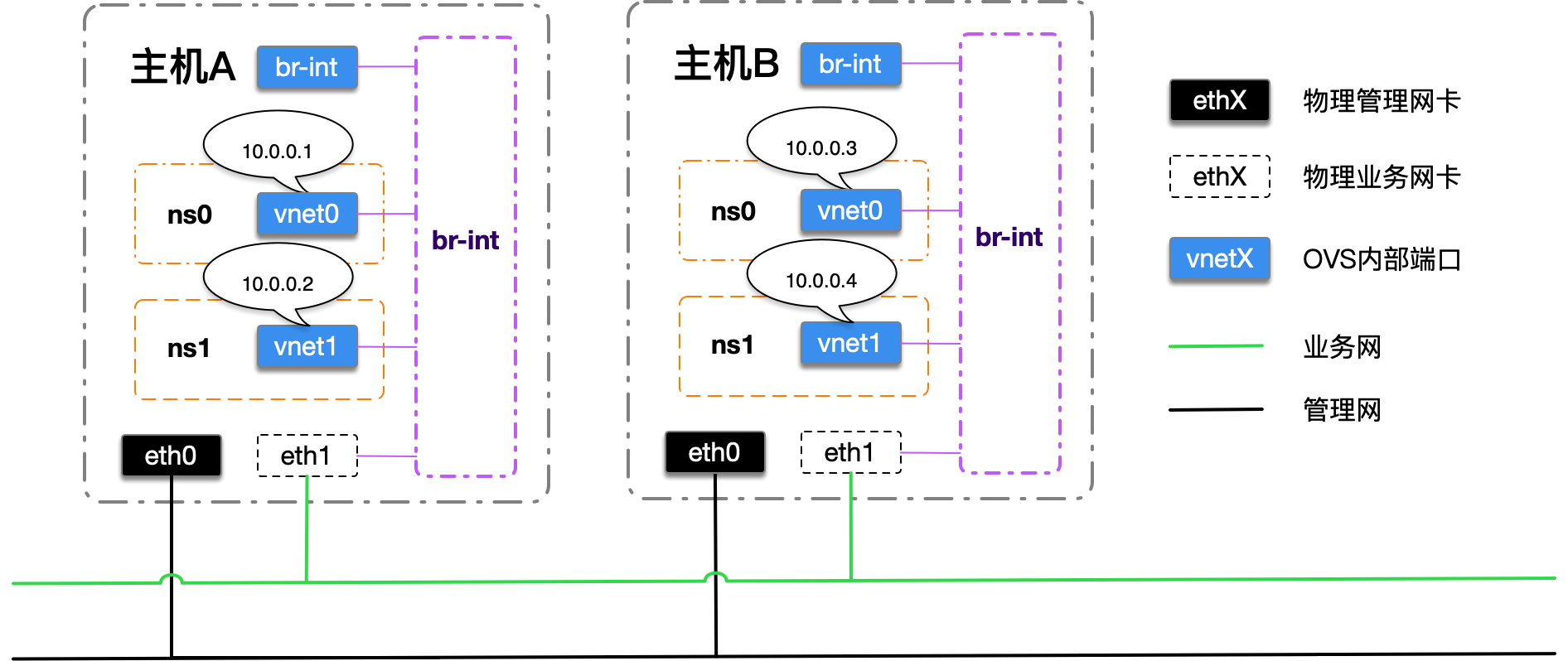

网络拓扑如下图所示，我们每一台节点都有两张网卡，一张用于管理，一张用于业务。之所以使用两张网卡有两个原因：

1. 管理网卡用于日常的维护登录，业务网卡用于传输虚拟节点的数据报文，避免相互之间影响。

2. 我们要将业务网卡绑定到OVS网桥上，也就是Normal类型的Port。这种方式添加的Port不支持分配IP地址，如果之前网卡上配置的有IP，挂载到OVS上面之后将不可访问。

需要注意的是，如果是使用物理环境搭建网络拓扑，需要把业务网卡对应的交换机端口配置为trunk模式。如果是使用VmWare搭建网络拓扑，业务网卡需要配置网络类型为仅主机模式。

配置

• 配置环境 主机A

ovs-vsctl add-br br-int # 请修改eth1为当前实验环境的业务网卡名称 ovs-vsctl add-port br-int eth1  # 添加两个内部端口 ovs-vsctl add-port br-int vnet0 -- set Interface vnet0 type=internal ovs-vsctl add-port br-int vnet1 -- set Interface vnet1 type=internal # 添加两个netns ip netns add ns0 ip netns add ns1 # 将内部端口分别移动到netns中 ip link set vnet0 netns ns0 ip link set vnet1 netns ns1  # 启动端口并配置IP ip netns exec ns0 ip link set lo up ip netns exec ns0 ip link set vnet0 up ip netns exec ns0 ip addr add 10.0.0.1/24 dev vnet0  ip netns exec ns1 ip link set lo up ip netns exec ns1 ip link set vnet1 up ip netns exec ns1 ip addr add 10.0.0.2/24 dev vnet1

• 配置环境 主机B

ovs-vsctl add-br br-int # 请修改eth1为当前实验环境的业务网卡名称 ovs-vsctl add-port br-int eth1  # 添加两个内部端口 ovs-vsctl add-port br-int vnet0 -- set Interface vnet0 type=internal ovs-vsctl add-port br-int vnet1 -- set Interface vnet1 type=internal # 添加两个netns ip netns add ns0 ip netns add ns1 # 将内部端口分别移动到netns中 ip link set vnet0 netns ns0 ip link set vnet1 netns ns1  # 启动端口并配置IP ip netns exec ns0 ip link set lo up ip netns exec ns0 ip link set vnet0 up ip netns exec ns0 ip addr add 10.0.0.3/24 dev vnet0  ip netns exec ns1 ip link set lo up ip netns exec ns1 ip link set vnet1 up ip netns exec ns1 ip addr add 10.0.0.4/24 dev vnet1

测试

• 测试 主机A

ip netns exec ns0 ping 10.0.0.3 ip netns exec ns0 ping 10.0.0.4 ip netns exec ns1 ping 10.0.0.3 ip netns exec ns1 ping 10.0.0.4

• 测试 主机B

ip netns exec ns0 ping 10.0.0.1 ip netns exec ns0 ping 10.0.0.2 ip netns exec ns1 ping 10.0.0.1 ip netns exec ns1 ping 10.0.0.2

• 测试结果

主机A	主机B	ping 结果
ns0	ns0	可通信 ✅
ns0	ns1	可通信 ✅
ns1	ns0	可通信 ✅
ns1	ns1	可通信 ✅

根据测试结果可以看到我们使用OVS成功的联通了分布在不同主机上的虚拟网络设备。

实验2：分布式隔离网络

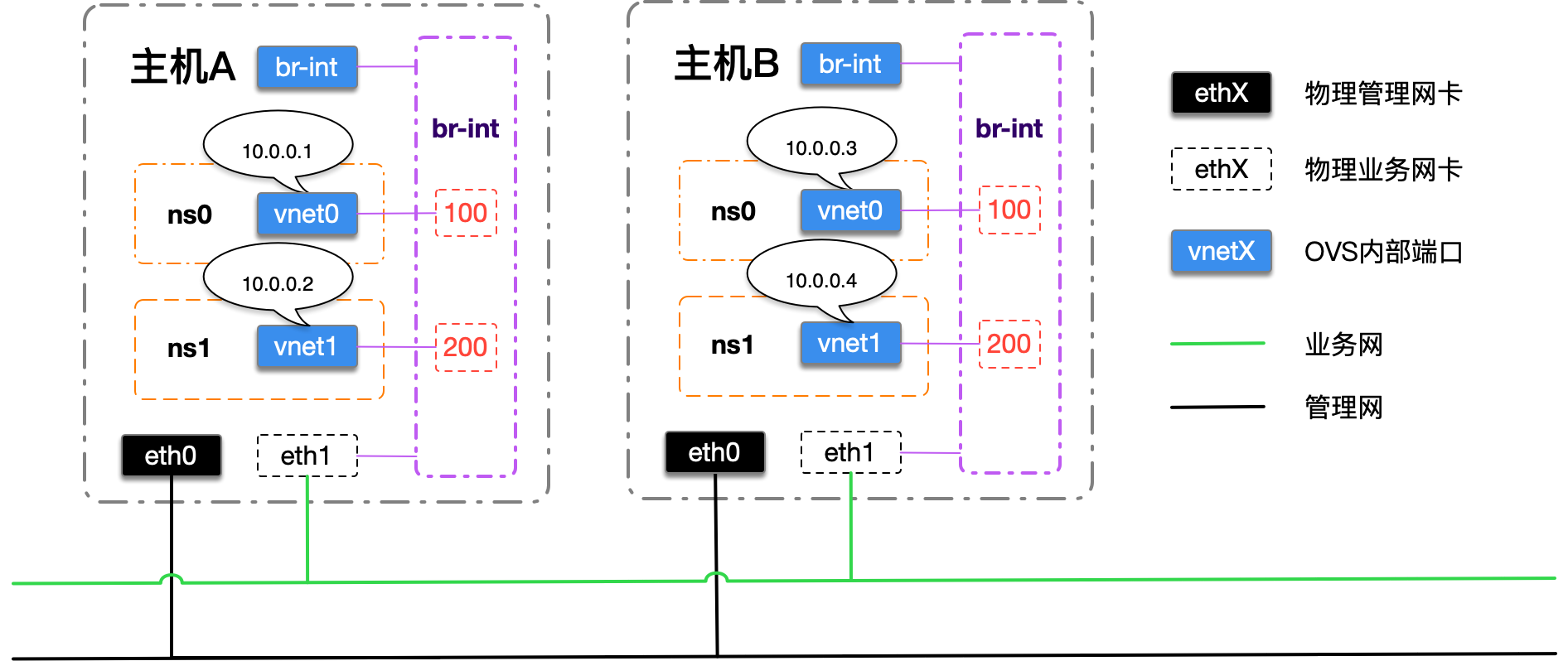

构建分布式隔离网络和单节点的操作方法一致，即给对应的端口配置VLAN tag。如下图所示，我们分别给主机A、B上的端口配置VLAN tag为100和200。

配置

• 配置环境 主机A

ovs-vsctl set Port vnet0 tag=100 ovs-vsctl set Port vnet1 tag=200

• 配置环境 主机B

ovs-vsctl set Port vnet0 tag=100 ovs-vsctl set Port vnet1 tag=200

测试

• 测试 主机A

ip netns exec ns0 ping 10.0.0.3 ip netns exec ns0 ping 10.0.0.4 ip netns exec ns1 ping 10.0.0.3 ip netns exec ns1 ping 10.0.0.4

• 测试 主机B

ip netns exec ns0 ping 10.0.0.1 ip netns exec ns0 ping 10.0.0.2 ip netns exec ns1 ping 10.0.0.1 ip netns exec ns1 ping 10.0.0.2

• 测试结果

主机A	主机B	ping 结果
ns0	ns0	可通信 ✅
ns0	ns1	不通信 ❌
ns1	ns0	不通信 ❌
ns1	ns1	可通信 ✅

根据测试结果可以看到我们使用OVS成功的隔离了分布在不同主机上的虚拟网络设备。
