PXE核心原理与协议基础技术定义与历史背景

PXE由Intel于1999年提出，是一种允许计算机通过网络而非本地存储设备启动的技术。

它本质上是RPL（远程启动协议）的升级品，从静态路由升级为动态路由，通信协议采用TCP/IP，显著提升可靠性和效率

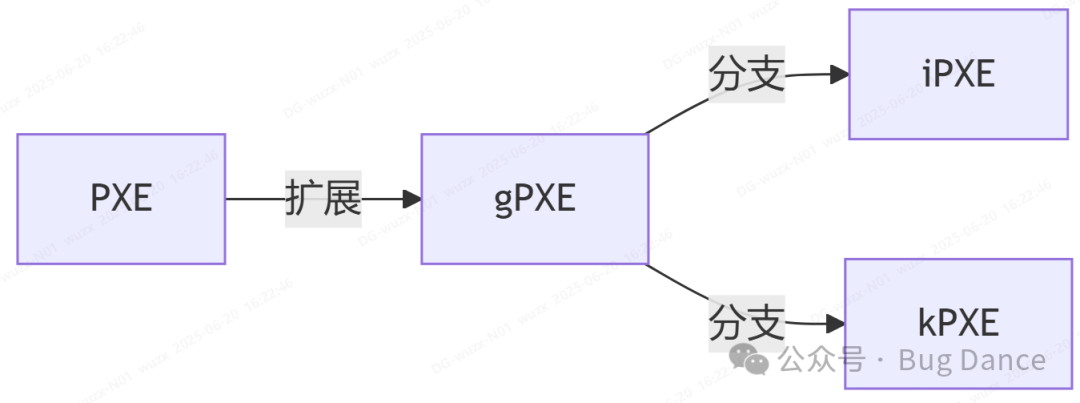

网络启动协议家族

PXE (Preboot eXecution Environment):

Intel开发的原始标准（1999）

依赖TFTP协议传输文件

仅支持Legacy BIOS环境

gPXE (Etherboot Project):

开源增强版PXE（2003）

新增HTTP/iSCSI/AoE等协议支持

支持脚本执行

iPXE:

gPXE的现代继承者（2010+）

完整支持UEFI和Legacy

支持HTTPS/DNS等高级协议

kPXE:

gPXE的精简版

仅提供基本网络栈

适用于嵌入式设备

2. 系统固件类型

特性	Legacy BIOS	UEFI
启动方式	MBR分区表	GPT分区表
执行环境	16位实模式	32/64位保护模式
引导文件	pxelinux.0	bootx64.efi
配置文件	pxelinux.cfg	grub.cfg
协议支持	TFTP	HTTP/TFTP/iSCSI
安全机制	无	Secure Boot

3. 启动流程六步解析

DHCP发现阶段：PXE客户端（网卡ROM中的固件）广播DHCPDISCOVER包，请求网络参数

服务器响应：支持PXE的DHCP服务器返回包含TFTP地址和引导文件名（如pxelinux.0）的响应

文件下载：客户端通过TFTP协议下载引导文件（如内核vmlinuz和初始化内存盘initrd.img）

执行引导：引导文件（如PXELINUX或GRUB）加载到内存并执行。

内核启动：内核初始化后挂载网络根文件系统（如NFS或iSCSI）

操作系统加载：通过高效协议（HTTP/NFS）加载完整系统，脱离TFTP限制

二、Legacy与UEFI启动架构深度对比

1. Legacy BIOS启动模式

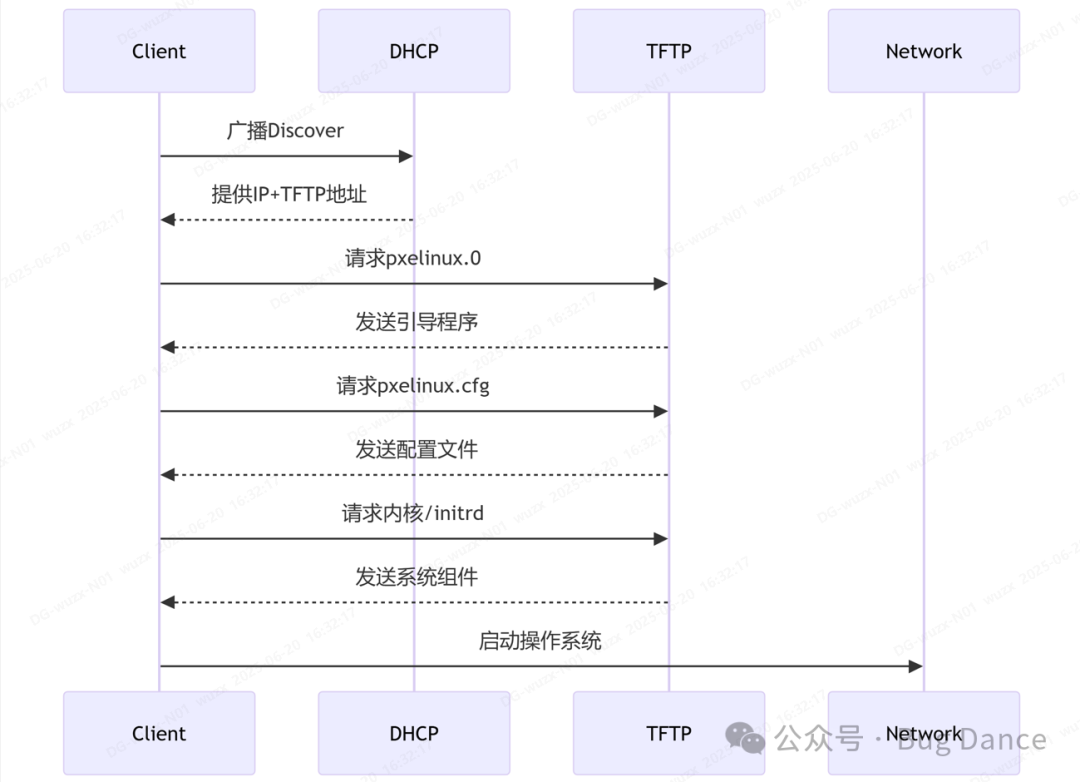

启动流程：BIOS → MBR → PXE固件 → TFTP下载引导程序 → 加载内核。

限制：

仅支持16位模式，内存寻址≤1MB

硬盘分区限制为MBR（≤2TB，4主分区）。

配置示例（DHCP）：

subnet 192.168.1.0

 netmask 255.255.255.0

{

  range 192.168.1.100 192.168.1.200;

   next-server 192.168.1.10;

# TFTP服务器IP

   filename "pxelinux.0";

      # Legac引导文件

}

2. UEFI启动模式

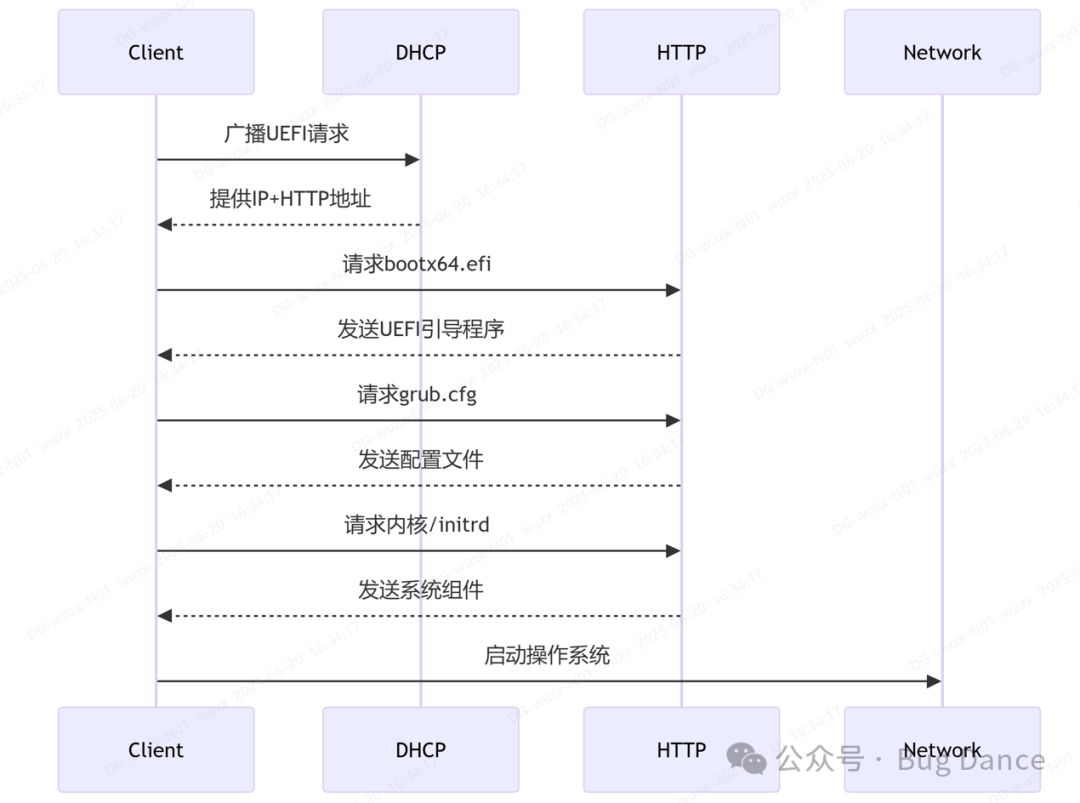

启动流程：UEFI固件 → GPT分区 → 加载bootx64.efi → HTTP下载内核。

优势：

支持64位模式与安全启动（Secure Boot）

GPT分区支持≥128分区 & 硬盘容量≥9ZB。

配置示例（智能DHCP）：

if option arch = 00:07

 {

      # UEFI x64

filename "bootx64.efi";

 } else {

# Legacy BIOS   filename "pxelinux.0";

}

•

if exists user-class and option user-class = "iPXE" {

    filename "http://192.168.9.8";

    next-server 192.168.9.8;

    }

else if option client-arch != 00:00 {

    filename "snponly.efi";

    next-server 192.168.9.8;

    }

else {

    filename "undionly.kpxe";

    }

三、文件系统启动方案技术解析

1. NFS根文件系统

原理：内核启动后直接挂载网络NFS目录作为/根分区。

优势：文件修改实时生效，适合开发环境。

性能瓶颈：网络延迟导致I/O性能下降（实测延迟≥2ms）。

配置内核参数：append root=/dev/nfs nfsroot=192.168.1.10:/nfs_root ip=dhcp

2. RAM磁盘启动            原理：将完整系统（如SquashFS镜像）加载到内存盘运行。

优势：

脱离存储介质限制

启动速度提升3倍（100MB镜像加载仅需12秒）。

内存需求：镜像解压后需≤70%物理内存。

3. iSCSI块存储启动

原理：远端磁盘通过iSCSI协议映射为本地设备（如/dev/sda）。

企业级应用：结合SAN存储实现高可用集群。

配置示例：

append root=/dev/sda1 iscsi_initiator=iqn.2025-08.com.client

最新技术HTTP Boot技术

UEFI 2.5+原生支持HTTP(S)启动，字节跳动正在使用
