MTU
Maximum Transmission Unit，最大传输单元，指的是数据链路层的最大payload，由硬件网卡设置MTU，是一个硬性限制
留给网络层的数据长度（以太网的有效载荷：Payload）只有 [64 -18, 1518 - 18] = [46, 1500]
留给传输层数据只有：[46-20, 1500-20] = [26, 1480]
TCP 协议头占了 20 Byte， UDP 协议头占了 8 Byte（TCP 之所以协议头比 UDP 大，因它功能比较多：可靠、流速控制、自动分包等
TCP 可以传的用户数据实际上只有 [26 - 20, 1480 - 20] = [6, 1460]
UDP 没有协商的能力，所以它只能直接把用户发送的数据，传给网络层（IP层），由网络层来进行分片。用 UDP 协议发送，那么如果网络发生了波动，丢失了某个 IP 包分片， 对于 UDP 而言， 它没有反馈丢失了哪个分片给发送方的能力，这就意味着：50k 的数据全都丢失了，如果需要重传，就得再次完整的传递这 50k 的数据。UDP 协议头有 2 byte 表示长度的字段。所以实际 UDP 数据包的长度不能超过65507字节（65,535 − 8字节UDP报头 − 20字节IP头部）所以如果一个应用采用 UDP 来通讯，一般都会特意控制下单个包体的大小，从而提高传输效率。
TCP 是流数据，没有该限制，而 TCP 只会重传这一个丢失的分片包。
tcpdump可以看到分片的情况，udp header只出现在一个ip分片中。（第一个，后面是ip-proto-17）（icmp也是，后面是ip-proto-1，1/17是协议号）
拓展
tcp/ip 协议栈Linux源码分析一 IPv4分片报文重组分析
Q&A
tcpdump抓包是在tcp分片重组之前？看到的是很大的包
1500字节包含链路层的头部和尾部吗？——不包含。
MTU里包含802.1Q的头部VLAN tag吗？——包含。当网卡配置VLAN tag时，VLAN tag + Data <= MTU，有时VLAN tag不只有一个，可能是双标签，那这个VLAN tag就是4Byte*2=8Byte。
对于IP协议来说，IP包的大小由MTU决定（IP数据包长度就是MTU-28（包头长度）。 MTU值越大，封包就越大，理论上可增加传送速率，但 MTU值又不能设得太大，因为封包太大，传送时出现错误的机会大增。一般默认的设置，PPPoE连接的最高MTU值是1492, 而以太网 （Ethernet）的最高MTU值则是1500,而在Internet上，默认的MTU大小是576字节。
网络分片是在哪一层完成的？——网络层。网络层必须将发给网卡API的包 <= MTU。网络层如果发现链路层的MTU小于IP包的大小（网络层可以调用函数获取链路层信息），也并不会立刻开始分片，还需要看IP包的是否允许分片位DF(Don’t Fragment)，如果允许分片，就会分成多个ID一样的IP包
对于TCP包（MTU = 1500），payload最大值是多少，才可以不用分片？——MTU(1500) = IPHeader(20) + TCPHeader(20) + Data，Data = 1500 -20 - 20 = 1100
对于ICMP request/reply包（MTU = 1500），payload最大值是多少，才可以不用分片？——MTU(1500) = IPHeader(20) + ICMPHeader(8) + Data，Data = 1500 -20 - 20 = 1472
对于UDP包（MTU = 1500），payload最大值是多少，才可以不用分片？——MTU(1500) = IPHeader(20) + UDPHeader(8) + Data，Data = 1500 -20 - 8 = 1472
用wireshark捕包。 为什么frame那一行是1514bytes？—— 以太网封装IP数据包的最大长度是1500字节，也就是说以太网最大帧长应该是以太网首部加上1500，再加上7字节的前导同步码和1字节的帧开始定界符，具体就是：7字节前导同步码＋1字节帧开始定界符＋6字节的目的MAC＋6字节的源MAC＋2字节的帧类型＋1500＋4字节的CRC校验。按照上述，最大帧应该是1526字节，但是实际上我们抓包得到的最大帧是1514字节，为什么不是1526字节呢？原因是当数据帧到达网卡时，在物理层上网卡要先去掉前导同步码和帧开始定界符，然后对帧进行CRC检验，如果帧校验和错，就丢弃此帧。如果校验和正确，就判断帧的目的硬件地址是否符合自己的接收条件（目的地址是自己的物理硬件地址、广播地址、可接收的多播硬件地址等），如果符合，就将帧交“设备驱动程序”做进一步处理。这时我们的抓包软件才能抓到数据，因此，抓包软件抓到的是去掉前导同步码、帧开始分界符、CRC校验之外的数据，其最大值是6＋6＋2＋1500＝1514。 同理，tcpdump抓包看到的最小帧长度=60B。以太网EthernetII规定，以太网帧数据域部分最小为46字节，也就是以太网帧最小是6＋6＋2＋46＋4＝64。除去4个字节的FCS，因此，抓包时就是60字节。 当数据字段的长度小于46字节时，MAC子层就会在数据字段的后面填充以满足数据帧长不小于64字节。由于填充数据是由MAC子层负责，也就是设备驱动程序。不同的抓包程序和设备驱动程序所处的优先层次可能不同，抓包程序的优先级可能比设备驱动程序更高，也就是说，我们的抓包程序可能在设备驱动程序还没有填充不到64字节的帧的时候，抓包程序已经捕获了数据。因此不同的抓包工具抓到的数据帧的大小可能不同。对于TCP 的ACK确认帧的大小一个是54字节，一个是60字节，wireshark抓取时没有填充数据段，sniffer抓取时有填充数据段。具体格式如下：
| Preamble | Destination MAC address | Source MAC address | Type/Length | User Data | Frame Check Sequence |
|---|
| 8 | 6 | 6 | 2 | 46 - 1500 | 4 |
[root@network ~]# iperf3 -c 30.0.1.8 -u -t 1 -l 18 //<=18的，帧长度都为64B，区别是IP payload长度不同，用padding补齐，参见下图
[root@compute2 ~]# tcpdump -i enp0s8 -nev udp and port 5201
06:24:36.733475 08:00:27:51:c8:85 > 08:00:27:94:16:65, ethertype IPv4 (0x0800), length 60: (tos 0x0, ttl 64, id 19856, offset 0, flags [DF], proto UDP (17), length 46)
30.0.1.6.56764 > 30.0.1.8.targus-getdata1: UDP, length 18
UDP如何分片？——网络层并不会在每个分片里复制一次UDP头，它是把完整的UDP包切开，加上IP头发送出去，除了第一个分片有UDP头，后面的分片都不包含UDP头。（ICMP也是）
目的主机的网络层接收到多个UDP分片包后，网络层必须重组才能交给上层，为什么？——因为多个分片包只有第一个是有UDP头的，它可以根据UDP头里的端口号通知相应的应用取走，但是后面的分片包由于没有UDP头，传输层无法把分片包交给正确的应用程序。所以UDP分片包必须在网络层重组成一个完整的UDP包，交给传输层处理
网络层根据什么重组呢？——分片的时候会分成多个ID一样的IP包
如果某些分片包没有被目的主机的网络层接收到，造成UDP包重组失败，接收方会丢弃整个数据包，这是UDP不可靠传输的一个表现。而TCP发生组包错误时，该包会被重传，保证可靠传输
mtu 不一致会出现什么问题？
分片包长（当MTU=1500）
UDP数据报的长度是指包括报头和数据部分在内的总字节数，其中报头长度固定，数据部分可变。数据报的最大长度根据操作环境的不同而各异。从理论上说，包含报头在内的数据报的最大长度为65535字节(64K)。
用UDP协议发送时，用sendto函数最大能发送数据的长度为：65535- IP头(20) - UDP头(8)＝65507字节。用sendto函数发送数据时，如果发送数据长度大于该值，则函数会返回错误。
我们在用Socket编程时，UDP协议要求包小于64K。TCP没有限定，TCP包头中就没有“包长度”字段，而完全依靠IP层去处理分帧。这就是为什么TCP常常被称作一种“流协议”的原因，开发者在使用TCP服务的时候，不必去关心数据包的大小，只需讲SOCKET看作一条数据流的入口，往里面放数据就是了，TCP协议本身会进行拥塞/流量控制。
用TCP协议发送时，由于TCP是数据流协议，因此不存在包大小的限制（暂不考虑缓冲区的大小），这是指在用send函数时，数据长度参数不受限制。而实际上，所指定的这段数据并不一定会一次性发送出去，如果这段数据比较长，会被分段发送，如果比较短，可能会等待和下一次数据一起发送。
不分片的最大负载
iperf -l指定的包长指的是udp头之后的长度，mtu=1500的时候，-l不分片的最大长度为1472，此时tcpdump抓包看到的总体包长为1516
ICMP （Ping） 包的大小就应该是 1500 - IP头(20) - ICMP头(8) = 1472(Bytes)
UDP 包的大小就应该是 1500 - IP头(20) - UDP头(8) = 1472(Bytes)
TCP 包的大小就应该是 1500 - IP头(20) - TCP头(20) = 1460 (Bytes)
ICMP 不分片 （以太包长度 1514 = IP头（20）+ ICMP（1480 = Type（1）+ Code（1））+ 校验和（2）+标识符（2）+序号（2）+ 1472）
ping 10.164.16.54 -s 1472
20:44:13.538154 08:00:27:27:50:1c > 08:00:27:3b:d9:78, ethertype IPv4 (0x0800), length 1514: (tos 0x0, ttl 64, id 35178, offset 0, flags [DF], proto ICMP (1), length 1500)
10.164.16.57 > 10.164.16.54: ICMP echo request, id 1419, seq 1, length 1480
分片（fragmentation）
icmp 的 payload=1473（两个包 ： （第一个包：以太包长度1514，IP包长度1500，ICMP payload：1472） +，第二个包：以太包长度：60，IP包长：21，ICMP payload：1）
[root@network ~]# ping 30.0.1.8 -s 1473
05:29:28.845150 08:00:27:51:c8:85 > 08:00:27:94:16:65, ethertype IPv4 (0x0800), length 1514: (tos 0x0, ttl 64, id 18292, offset 0, flags [+], proto ICMP (1), length 1500)
30.0.1.6 > 30.0.1.8: ICMP echo request, id 64616, seq 1, length 1480
05:29:28.845159 08:00:27:51:c8:85 > 08:00:27:94:16:65, ethertype IPv4 (0x0800), length 60: (tos 0x0, ttl 64, id 18292, offset 1480, flags [none], proto ICMP (1), length 21)
30.0.1.6 > 30.0.1.8: ip-proto-1

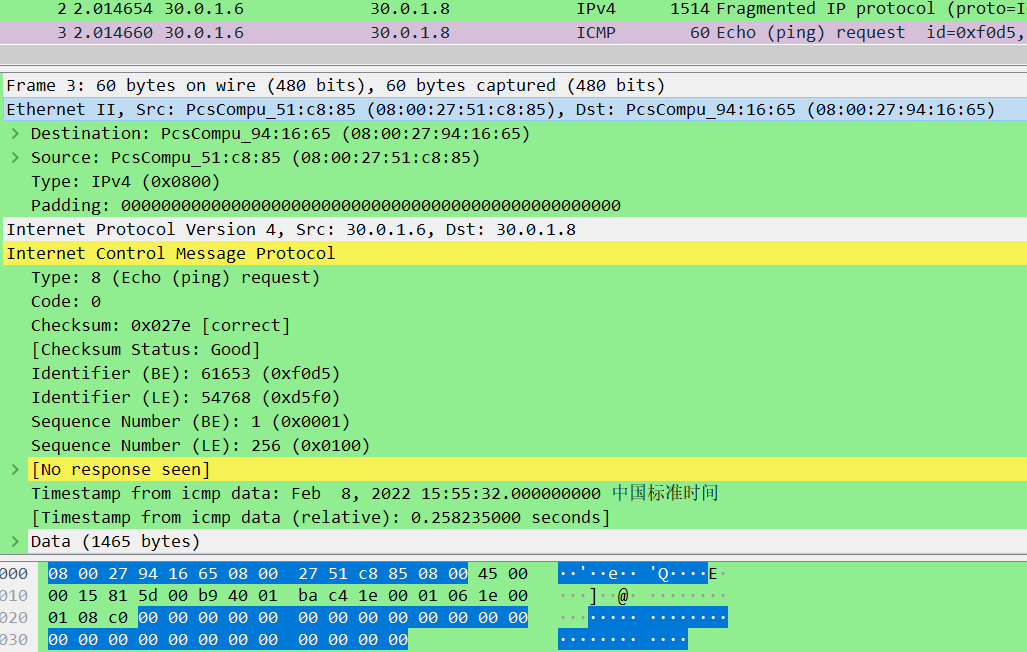

第二个包涉及到以太网最小帧长=64字节，只有一个Byte=c0的负载，后面的全0为padding
iperf
tcpdump
fa:16:3e:69:88:12 > fa:16:3e:3f:c5:b6, ethertype IPv4 (0x0800), length 58: 172.31.3.27.40761 > 172.31.1.160.5201: UDP, length 16
MTU 对 TCP 的影响
TCP 的一个数据报不可能无限大，还是受制于 MTU，TCP 单个数据报的最大消息长度，称为 MSS。
TCP 在建立连接的过程中，双方会进行 MSS 协商。最理想的情况下，MSS 的值正好是在 IP 不会被分片处理的最大长度（这个长度受限于数据链路层的 MTU）。双方在发送 SYN 的时候会在 TCP 的头部写入字节能支持的 MSS 值，然后双方得知对方的 MSS 值之后，选择较小的作为最终 MSS，MMS 的值就在 TCP 首部的 40 字节变长选项中（kind=2）。MTU 通过限制 MSS（单个数据报的最大消息长度） 的取值，来限制单个 TCP 包的长度
MTU 和 MSS 的关系
MSS: Maxitum Segment Size 最大分段大小，是传输层概念， 在建立TCP连接过程， 双方的SYN 报文中定义的 ， 通讯双方会根据双方提供的MSS值得最小值确定为这次连接的最大MSS值。为 TCP 数据包每次传输的最大数据分段大小。后面的数据传输都是按照确定的MSS进行传输。 MSS会根据物理接口的MTU计算得出 (MSS=MTU-IP头长度-TCP头长度)
为了达到最佳的传输效能TCP协议在建立连接的时候通常要协商双方的MSS值，这个值TCP协议在实现的时候往往用MTU值代替（需要减去IP数据包包头的大小20Bytes和TCP数据段的包头20Bytes）所以往往MSS为1460。通讯双方会根据双方提供的MSS值得最小值确定为这次连接的最大MSS值。
MSS的主要作用是限制另一端主机发送的数据的长度，同时，主机本身也控制自己发送数据报的长度，这将使以较小MTU连接到一个网络上的主机避免分段。
对于一个以太网来说，TCP的最大报文段长度即MSS一般是1460字节（1500(MTU) - 20(IP head) - 20(TCP head) = 1460 Byte），减去12字节的TCP timestamp option，留给TCP正文数据是 1448字节 。另外，TCP流量控制采用了滑动窗口机制，发送窗口的大小要小于min（接收端通告的接收窗口大小，发送端拥塞窗口大小）。
Linux 2.6.39内核之前的TCP实现中，发送端初始拥塞窗口为3，单位是MSS （server机器内核版本未知，估计是2.6.39以前的）。也就是说TCP连接建立后，初始拥塞窗口限制第一次发送的数据长度要小于等于 1448 * 3 = 4344 字节，所以客户端 第一次recv 调用只收到了4344字节 数据。
路径 MTU
重要的不是两台主机所在网络的 M T U 的值，重要的是两台通信主机路径中的最小 MTU。它被称作路径 MTU。
两台主机之间的路径 MTU不一定是个常数。它取决于当时所选择的路由。而选路不一定是对称的（从A到B的路由可能与从B到A的路由不同），因此路径MTU在两个方向上不一定是一致的。
traceroute 程序也是用这个方法来确定到达目的节点的路径 MTU
路径 MTU 发现机制：

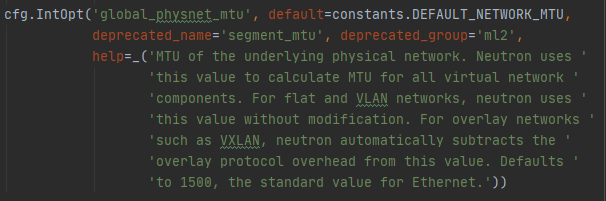

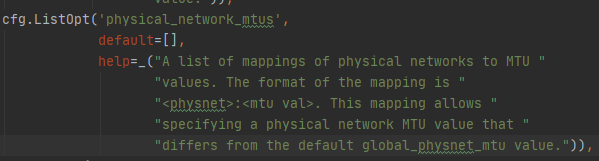

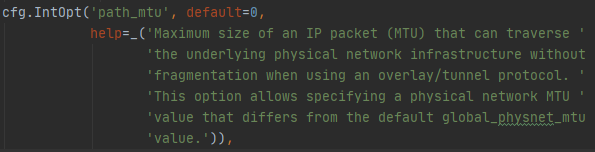

Neutron 中的那些 MTU
# Default network MTU value when not configured
DEFAULT_NETWORK_MTU = 1500
报文格式
Ethernet Ⅱ 以太帧
在tcpdump -ne的输出中，第一个length指的是链路层帧的长度，即链路层帧的数据部分的长度，不包括链路层帧头和帧尾的长度。在以太网中，链路层帧的最小长度是64字节，最大长度是1518字节。如果链路层帧的数据部分长度小于64字节，则会被填充到64字节。如果链路层帧的数据部分长度大于1518字节，则会被拆成多个帧进行传输。
为什么我抓包看到的length的最大长度为1514呢？
你提到的长度为1514是因为在以太网中，链路层帧的数据部分最大长度为1500字节。加上链路层帧头和帧尾的长度，链路层帧的总长度最大为1518字节。因此，当你使用tcpdump抓取以太网数据包时，显示的第一个length字段的最大值为1514字节。这是因为tcpdump会排除链路层帧头和帧尾的长度，只显示链路层帧的数据部分长度。
为什么我抓包看到的length的最小长度为58呢？而不是所谓的64B
你提到的长度为58是因为在以太网中，链路层帧的最小长度为64字节，但是这个长度包括链路层帧头和帧尾的长度。链路层帧头的长度为14字节，帧尾的长度为4字节（FCS校验码）。因此，链路层帧的数据部分最小长度为46字节（64 - 14 - 4），而不是64字节。
当你使用tcpdump抓取以太网数据包时，显示的第一个length字段的最小值为58字节，这是因为tcpdump会将链路层帧头和帧尾的长度都计入到了length字段中。因此，即使链路层帧的数据部分长度小于46字节，tcpdump也会显示一个至少为58字节的length值。
各Type值对应的协议
| 值 | 协议 |
|---|
| 0x0800 | Internet Protocol (IP) [RFC894] |
| 0x0801 | X.75 Internet |
| 0x0805 | X.25 Level 3 |
| 0x0806 | Address Resolution Protocol (ARP)[RFC7042] |
| 0x0808 | Frame Relay ARP [RFC1701] |
| 0x8000 | IS-IS |
| 0x8035 | Reverse Address Resolution Protocol (RARP) [RFC903] |
| 0x8137 | Novell NetWare IPX/SPX (old) |
| 0x8138 | Novell, Inc. |
| 0x8100 | IEEE Std 802.1Q - Customer VLAN Tag Type |
| 0x814C | SNMP over Ethernet [RFC1089] |
| 0x86DD | IP Protocol version 6 (IPv6) [RFC7042] |
| 0x8808 | IEEE Std 802.3 - Ethernet Passive Optical Network (EPON) [RFC7042] |
| 0x880B | Point-to-Point Protocol (PPP) [RFC7042] |
| 0x880C | General Switch Management Protocol (GSMP) |
| 0x8847 | MPLS (multiprotocol label switching) label stack - unicast [RFC 3032] |
| 0x8848 | MPLS (multiprotocol label switching) label stack - multicast [RFC 3032] |
| 0x8863 | PPP over Ethernet (PPPoE) Discovery Stage [RFC2516] |
| 0x8864 | PPP over Ethernet (PPPoE) Session Stage [RFC2516] |
| 0x888E | IEEE Std 802.1X - Port-based network access control |
| 0x88A8 | IEEE Std 802.1Q - Service VLAN tag identifier (S-Tag) |
| 0x88B7 | IEEE Std 802 - OUI Extended Ethertype |
| 0x88C7 | IEEE Std 802.11 - Pre-Authentication (802.11i) |
| 0x88CC | IEEE Std 802.1AB - Link Layer Discovery Protocol (LLDP) |
| 0x88E5 | IEEE Std 802.1AE - Media Access Control Security |
| 0x88F5 | IEEE Std 802.1Q - Multiple VLAN Registration Protocol (MVRP) |
| 0x88F6 | IEEE Std 802.1Q - Multiple Multicast Registration Protocol (MMRP) |
| 标准 | 描述 |
|---|
| IEEE 802.3 | Carrier sense multiple access with collision detection (CSMA/CD) access method and physical layer specifications |
| IEEE 802.3ae | Media Access Control (MAC) Parameters, Physical Layers, and Management parameters for 10Gb/s Operation |
| RFC 894 | A Standard for the Transmission of IP Datagrams over Ethernet Networks |
| RFC 1042 | A Standard for the Transmission of IP Datagrams over IEEE 802 Networks |
VLAN 帧格式
IEEE 802.1Q标准对Ethernet帧格式进行了修改，在源MAC地址字段和协议类型字段之间加入4字节的802.1Q Tag。
VLAN帧最小帧长为64字节。
图1 VLAN帧格式
| 标准 | 描述 |
|---|
| RFC 3069 | VLAN Aggregation for Efficient IP Address Allocation |
| IEEE 802.1Q | IEEE Standards for Local and Metropolitan Area Networks : Virtual Bridged Local Area Networks |
TCP 可以传的用户数据实际上只有 [26 - 20, 1480 - 20] = [6, 1460]
UDP 可以传的用户数据实际上只有 [26 - 8, 1480 -8] = [18, 1472]
网络性能
网络性能
在Linux中常见的网络性能指标如下
带宽
表示链路的最大传输速率，单位是b/s 比特/秒，在位服务器选网卡时，带宽就是最核心的参考指标，常用的带宽有1000M，10G，40G，100G等网络带宽测试，测试的不是带宽，而是网络吞吐量，Linux服务器的网络吞吐量一般会比带宽小，而对交换机等专门的网络设备来说，吞吐量一般会接近带宽
吞吐量，表示没有丢包时最大的数据传输速率，单位通常是b/s比特/秒，或B/s字节/秒，吞吐量受带宽的限制，吞吐量/带宽也是该网络链路的使用率
延迟，表示从网络请求发出后，一直到收到远端响应所需要的时间延迟，这个指标在不同场景中有不同含义，它可以表示建立连接需要的时间(TCP握手延时)，或者一个数据包往返所需时间RTT
PPS，Packet Per Second，表示已网络包为单位的传输速率，PPS通常用来评估网络的转发能力，基于Linux服务器的转发，很容易受到网络包大小的影响(交换机通常不会受太大影响，交换机可以线性转发)PPS，通常用在需要大量转发的场景中，而对TCP或者Web服务器来说，更多会用并发连接数和每秒请求数(QPS Query per Second)等指标，他们更能反映实际应用程序的性能
网络测试基准
Linux网络基于TCP/IP协议栈，不同协议层的行为不同，在测试之前，根据应用程序基于的协议层进行针对性网络性能评估，比如：
基于HTTP或HTTPS的Web应用程序，属于应用层，需要我们测试HTTP/HTTPS的性能
大多数游戏服务器，为了支持更大的同时在线人数，通常会基于TCP或UDP，与客户端交互，这时就需要测试TCP/UDP的性能
针对把Linux作为一个软交换机或路由器来用的场景，需要关注网络包的处理能力PPS，重点关注网络层的转发性能
低层协议是其上的各层网络协议的基础，低层协议的性能，也就决定了高层网络性能
PPS包转发率
传输过程中，帧之间有间距（12个字节），每个帧前面还有前导（7个字节）、帧首界定符（1个字节）。
帧理论转发率= BitRate/8 / (帧前导+帧间距+帧首界定符+报文长度）
以太网链路的最大帧速率和吞吐量计算
最大吞吐量（最大帧大小：1538B，最大以太帧大小：1518B）
最大的以太网吞吐量是通过单个传输节点实现的，当以太网帧处于最大大小时，该传输节点不会发生任何冲突。
以太网的帧开销是18字节，目的MAC（6）＋源MAC（6）＋Type（2）＋CRC（4）。局域网规定IP最大传输单元1500字节，实际上加上以太网帧的18字节，再加上8B就是1518字节
最大帧率（最小帧大小：84B，最小以太帧：64B，最小以太网帧有效载荷：46B）
以太网是无连接的，不可靠的服务，采用尽力传输的机制。IEEE标准，一个碰撞域内，最远的两台机器之间的round-trip time 要小于512bit time.(来回时间小于512位时，所谓位时就是传输一个比特需要的时间）。这也是我们常说的一个碰撞域直径。512个位时，也就是64字节的传输时间，如果以太网数据包大于或等于64个字节，就能保证碰撞信号到达A的时候，数据包还没有传完。这就是为什么以太网要最小64个字节，同样，在正常的情况下，碰撞信号应该出现在64个字节之内，这是正常的以太网碰撞，如果碰撞信号出现在64个字节之后，叫 late collision。这是不正常的。
PPS 理论上限
Mbps 即 Milionbit pro second(百万位每秒)；
Kbps 即 Kilobit pro second（千位每秒）；
bps 即 bit pro second（位每秒）；
1Mbps=1000 000bps
百兆端口线速包转发率=100Mbps/672=0.1488095Mpps，约等于0.14881Mpps，14万pps
千兆端口线速包转发率=1000Mbps/672=1.488095Mpps，约等于1.4881Mpps，148万pps
万兆端口线速包转发率=10000Mbps/(848bit)=14.88095Mpps，约等于14.881Mpps，1488万pps
2500M1000*1000/8/1538=20万pps # 麒麟系统到达20万pps时，ksoftirqd 就达到100%了
arrival为每个数据包之间的时间间隔。
基线测试
在性能测试中首先要做的是建立基线(Baseline)，这样后续的调整才会有一个参考标准。值得注意的是，在测试基线的时候，一定要保证系统工作在正常的状态下。
这是通常用来衡量带宽的单位，指每秒钟传输的二进制位数；
而通常软件上显示的速度则是指每秒种传输的字节数（Byte）通常用B（大写）表示；MB即百万字节也称兆字节；KB即千字节；B即字节；
之间关系为1MB=1024KB=1024*1024B；
1B=8b；
1M带宽即指1Mbps=1000Kbps=1000/8KBps=125KBps。因此1M的带宽下载的速度一般不会超过125KB每秒。
2M、3M带宽分别是250KBps、375KBps；
2M、3M带宽的下载速度分别不会超过250KB、375KB每秒。
假设要对10kbps进行换算，则有 10kbps=10000bps=0.01Mpbs.
数据传输速率的衡量单位K是十进制含义,但数据存储的K是2进制含义。
1kbit/s就是1000bit/s,而KB是1024个字节,注意KB和kbit的区别，另外，数据传输速率的单位是bit/s 记作：bps 。
**1kbps=1000bps，1Mbps=1000,000bps.
**1Mbps与 1m/s 是有区别的，1m/s指的是是1024KB/S
而1Mbps指的是1000/8KB/S也就是125KB/S，
记住K和k是没区别的 ，区别在于bps属于位每秒的单位，而m/s ,KB/S这两个属于字节每秒的单位，一字节等于8位，即1k=8b
