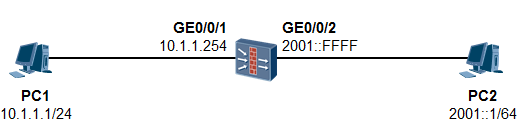

拓扑及需求



l  PC1是IPv4网络的一个节点，处于Trust安全域。

l  PC2是IPv6网络的一个节点，处于Untrust安全域。

l   在防火墙上完成NAT64的配置，使得PC2能够主动发起流量访问PC1，也就是本文主旨：IPv6节点主动访问IPv4节点-地址池方式。



配置及实现



FW的配置如下：

#配置IPv4接口
[FW] interface GE0/0/1
[FW-GigabitEthernet0/0/1] ip address 10.1.1.254 24
[FW] firewall zone trust
[FW-zone-trust] add interface GigabitEthernet0/0/1

#配置IPv6接口
[FW] interface GE0/0/2
[FW-GigabitEthernet0/0/2] ipv6 enable
[FW-GigabitEthernet0/0/2] ipv6 address 2001::FFFF 64
[FW] firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet0/0/2

#配置NAT64的IPv6前缀
[FW] nat64 prefix 3001:: 96

#配置NAT64地址池及nat64地址转换策略
[FW] nat64 address-group 1 20.1.1.1 20.1.1.20
[FW] nat64-policy interzone trust untrust inbound
[FW-nat64-policy-interzone-trust- untrust -inbound] policy 10
[FW-nat64-policy-interzone-trust- untrust -inbound-10] action nat64
[FW-nat64-policy-interzone-trust- untrust -inbound-10] address-group 1

#配置IPv6域间包过滤规则
[FW] policy ipv6 interzone trust untrust inbound
[FW-policy-interzone-trust-untrust-inbound] policy 10
[FW-policy-interzone-trust-untrust-inbound-10] policy source 2001:: 64
[FW-policy-interzone-trust-untrust-inbound-10] action permit

完成配置后，PC2即可访问PC1，但是问题是，PC2用什么目的地址来访问PC1？

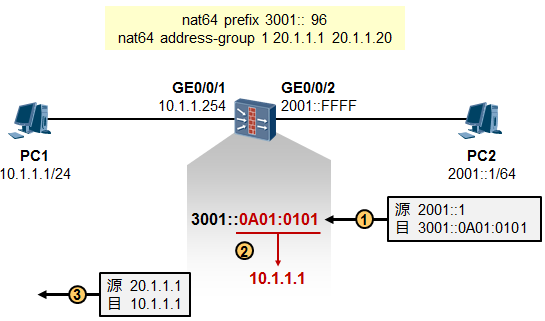

PC2使用2001::1的源地址访问PC1的3001::0A01:0101的目的地址，但是为什么是这个地址？3001::/96这个前缀是我们再配置的时候指定的，而这个目的地址的最后32bits也就是0A01:0101，换算成10进制就是10.1.1.1，因此当防火墙收到目的地址为3001::0A01:0101的IPv6数据包时，根据该地址的最后32bits计算得到IPv4地址，这就是协议转换后的IPv4目的地址，而IPv4源地址则从NAT64地址池中挑一个。



display firewall ipv6 session table
Current Total IPv6 Sessions: 1
---------------------------------------------------------------------
  Source Address       : 2001::1
  Destination Address  : 3001::A01:101
  Source Port          : 44064
  Destination Port     : 2048
  Protocol             : ICMP6
  SessType             : NAT64

display nat64 session table
Current Total Sessions: 1
 --------------------------------------------------------------------
  IPv6 Source Address       : 2001::1
  IPv6 Destination Address  : 3001::A01:101
  IPv6 Source Port          : 44066
  IPv6 Destination Port     : 2048
  IPv4 Source Address       : 20.1.1.2
  IPv4 Destination Address  : 10.1.1.1
  IPv4 Source Port          : 2010
  IPv4 Destination Port     : 2048
  Protocol                  : ICMPv6
  TTL                       : 00:00:20
  Left Time                 : 00:00:18
