目 录
1 业务开通指南
1.1 业务开通简介
如图1-1所示，业务开通包括基站开通准备、基站开通规划、登录BBU（Baseband Unit，基带处理单元）Web、配置基站功能和业务验证。
1.2 基站开通准备
开通准备包括BBU和RRU（Remote Radio Unit，射频拉远单元）的硬件安装、线缆连接和设备上电。有关BBU和RRU硬件安装、线缆连接和设备上电的详细介绍，请参见《H3C BBU3120基带处理单元 安装指导》和《H3C RRU3184射频拉远单元 安装指导》。
BBU和RRU硬件安装完成后，如果硬件不能正常运行，请先排查安装过程是否正确，如果无法解决安装问题，请联系H3C技术支持工程师。
1.3 基站开通规划
基站开通规划是指用户依据自身需求，提前规划网络拓扑、IP地址和数据的过程。手册将以H3C规划的拓扑、IP地址和数据为例介绍单站单小区业务开通，其中：
· 核心网下联一个eNodeB（Evolved Node B，演进的节点B）。
· 基站配置1块主控板和1块基带板，其中主控板配置在6号槽位，基带板配置在0号槽位。
· eNodeB配置一个小区，为小区1。
1.3.1 单板和端口编号规则
BBU3120机框前面共存在8个板卡槽位，编号为0～7，其中0～5槽位为基带板槽位，6、7槽位为主控板槽位。
1. 接口编号规则
BBU3120上的接口采用3维编号方式：interface type A/B/C，A、B和C具体含义如下：
· A：板卡槽位号，取值范围为0～7。
¡ 基带板槽位号范围为0～5；
¡ 主控板槽位号范围为6～7。
· B：默认为0。
· C：某槽位上板卡的接口编号。
2个主控板上管理以太网接口编号固定为MGE0/0/0，其它接口的编号符合以上规则。
2. 接口编号
· 主控板可配置在Slot6～Slot7上，每个主控板上接口配置如下：
¡ 4个传输接口：2个万兆以太网接口XGEA/0/1、XGEA/0/2，和2个千兆以太网接口GEA/0/3、GEA/0/4，A表示槽位号，取值范围为6～7。
¡ 1个以太网管理接口，编号为MGE0/0/0（2个主控板上以太网管理接口编号相同）。
· 基带板可配置在Slot0～Slot5上，每个基带板有6个CPRI接口，CPRI接口编号方式：CPRIA/0/C为，A表示槽位号，取值范围为0～5，C表示接口号，取值范围为1～6。
1.3.2 网络拓扑和IP地址规划
H3C提供的基站业务开通规划中使用的IP地址如下所示：
· 192.168.0.0/24
· 10.10.1.0/24
· 10.10.2.0/24
· 10.20.1.0/24
· 10.20.2.0/24
· 10.20.3.0/24
用户可以根据实际情况修改对应IP地址，例如现网中已使用10.10.1.0/24，可以将该IP地址规划成未被使用的IP地址。
需要注意的是：
· BBU上电启动后，设备上的CPRI接口和级联的RRU会自动获取IP地址，该IP地址用于基站内部基带处理单元与射频单元通信。获取IP地址的方式如下
¡ CPRI A/B/C获取的IP地址为：192.168.(8+A*6+C-1).1/24。
¡ CPRI A/B/C级联的RRU获取的IP地址为：192.168.(8+A*6+C-1).(5+N)/24，其中N表示级联RRU所在RRU链的位置，如RRU链上首个级联RRU对应的N为1。
A、B和C的含义和取值范围请参见1.3.1 单板和端口编号规则。
· 设备上的CPRI接口和级联的RRU的IP地址不会在BBU的路由表中出现，仅用于与级联的RRU进行通信；
· 设备上的CPRI接口和级联的RRU的IP地址不能被修改和占用，否则会导致BBU与RRU的网络连接异常。

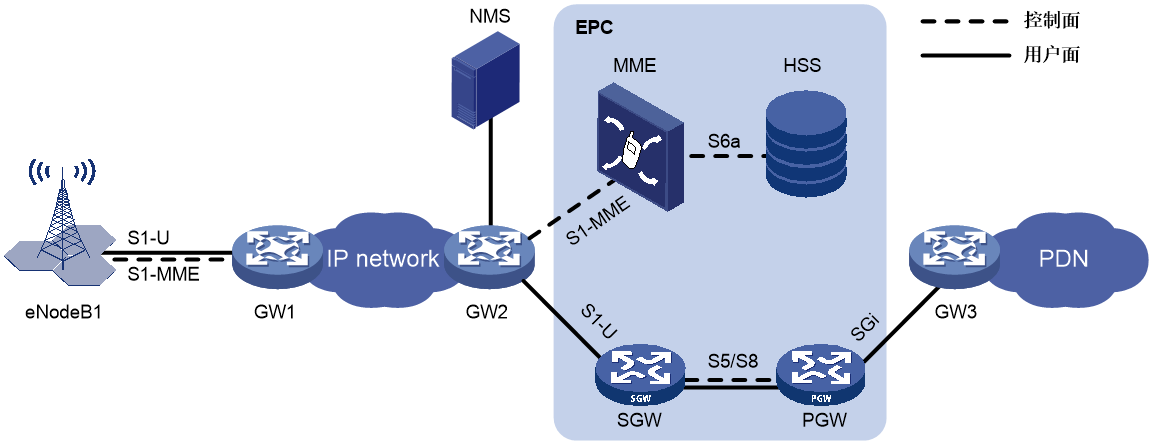

如图1-2所示，为基站外部拓扑，如无特殊说明，手册将以该拓扑和对应IP地址为例介绍业务开通过程。
基站与核心网之间的S1接口IP地址必须路由可达，否则无法完成业务开通。
网元 | 接口 | IP地址 | 备注 |
eNodeB1 | XGE6/0/1 | 10.10.1.2/24 | eNodeB1逻辑接口S1-MME使用的IP地址，用于收发eNodeB与核心网之间的控制平面信令 |
10.10.2.2/24 | eNodeB1逻辑接口S1-U使用的IP地址，用于收发eNodeB与核心网之间的用户平面数据 | ||
MGE0/0/0 | 192.168.0.1/24 | eNodeB1的Web登录地址
设备出厂时该接口缺省IP地址为192.168.0.1/24，用户可以通过Web网管修改该IP地址 | |
GW1 | - | 10.10.1.1/24 | eNodeB控制平面网关，用于转发eNodeB与核心网之间的控制平面信令 |
- | 10.10.2.1/24 | eNodeB用户平面网关，用于转发eNodeB与核心网之间的用户平面数据 | |
NMS | - | 10.20.1.20/24 | 网管服务器，例如H3C iMC服务器，用于管理整个网络 |
GW2 | - | 10.20.1.1/24 | NMS和MME控制面的网关 |
- | 10.20.2.1/24 | SGW用户面的网关 | |
MME | S1-MME | 10.20.1.2/24 | MME逻辑接口S1-MME使用的IP地址，用于收发eNodeB与核心网之间的控制平面信令 |
HSS | S6a | 具体规划请参见核心网业务开通指南 | 用于HSS与MME网元之间的信息交互 |
SGW | S1-U | 10.20.2.2/24 | SGW逻辑接口S1-U使用的IP地址，用于收发eNodeB与核心网之间的用户平面数据 |
PGW | SGi | 10.20.3.2/24 | PGW逻辑接口SGi使用的IP地址，用于收发核心网与PDN之间的数据 |
GW3 | - | 10.20.3.1/24 | PGW到PDN的网关 |
在基站外部拓扑中，为方便用户理解拓扑规划，GW1、GW2和GW3为三台独立的三层网络设备，在实际组网中，GW1、GW2和GW3可以是一台三层网络设备。
NMS与BBU之间通过SNMP协议通信。BBU作为SNMP Agent时：
· 支持V1、V2C和V3版本的SNMP。
· 出厂配置中的只读团体名为BBU3120_public，读写团体名为BBU3120_private。
· NMS使用只读团体名BBU3120_public访问BBU时只能执行读操作。
· NMS使用读写团体名BBU3120_private访问BBU时可以执行读、写操作。
1.3.3 数据规划
数据规划包括基站数据规划和核心网数据规划，涉及MCC（Mobile Country Code，移动国家码）、MNC（Mobile Network Code，移动网络码）、TAC（Tracking Area Code，跟踪区码）、运营商标识、基站标识和小区物理标识等。
1. 核心网侧数据规划
如表1-1所示的核心网侧参数与下联基站侧对应参数存在关联关系，具体如下：
· MCC：核心网和下联基站配置保持一致。
· MNC：核心网和下联基站配置保持一致。
· TAC：下联基站使用的TAC值必须为在核心网中已配置的TAC值。
· S1-U接口IP地址：必须保证核心网和基站两端的S1-U接口IP地址路由可达。
· S1-MME接口IP地址：必须保证核心网和基站两端的S1-MME接口IP地址路由可达。
· SCTP端口号：必须保证核心网和基站两端可正常建立SCTP链路。
参数名称 | eNodeB1连接的核心网侧取值样例 |
MCC | 460 |
MNC | 40 |
TAC | 10000 |
S1-U接口IP地址 | 10.20.2.2 |
S1-MME接口IP地址 | 10.20.1.2 |
SCTP端口号 | 36412 |
2. 基站数据规划
基站数据规划包括：
· 基站级数据规划，如表1-2所示，为eNodeB1下的本地小区的公共数据。
· 小区级数据规划，如表1-3所示，为eNodeB1下的本地小区的私有数据。
· 规划中的eNodeB1已安装GNSS天线，可使用的时钟源为GNSS。关于GNSS天线的安装方法，请参见《H3C BBU3120基带处理单元 安装指导》。
· eNodeB1采用单链拓扑，由BBU连接1个RRU。
参数名称 | eNodeB1取值样例 |
eNodeB标识 | 1 |
eNodeB名称 | eNodeB1 |
运营商信息索引 | 0 |
运营商名称 | OPERATOR |
运营商服务类型 | PRIMARY_OPERATOR |
MCC | 460 |
MNC | 40 |
本地跟踪区域标识 | 0 |
TAC | 10000 |
槽号 | 0 |
小区带宽 | N50（10M） |
合并模式 | Not_Combine |
非合并小区接收和发送模式 | 2T2R |
CPRI口1支持的最大小区数 | 2 |
CPRI口2支持的最大小区数 | 0 |
CPRI口3支持的最大小区数 | 0 |
CPRI口4支持的最大小区数 | 0 |
CPRI口5支持的最大小区数 | 0 |
CPRI口6支持的最大小区数 | 0 |
SCTP链路标识 | 0 |
S1-MME IP地址 | 10.10.1.2 |
SCTP端口号 | 5000 |
SCTP模式 | client（客户端） |
S1-MME接口标识 | 0 |
用户标签 | eNodeB1S1AP |
MME协议版本号 | rel8 |
S1-U链路标识 | 0 |
IP协议版本 | IPv4 |
S1-U接口IP地址 | 10.10.2.2 |
参数名称 | eNodeB1小区1取值样例 |
基带板槽号 | 0 |
RRU链环编号 | 0 |
组网方式 | CHAIN（链型组网） |
CPRI端口号 | 1 |
CPRI端口速率 | 9.8Gbps |
RRU标识 | 0 |
链上位置 | 0 |
发送通道数 | 4 |
接收通道数 | 4 |
扇区编号 | 0 |
扇区名称 | Sector_0 |
天线数 | 2 |
天线通道号 | ROA&ROB |
天线收发类型 | RXTX_MODE（收发模式） |
本地小区标识 | 0 |
小区标识 | 0 |
物理小区标识 | 100 |
小区名称 | CELL |
上下行子帧配比 | SA1 |
特殊子帧配比 | SSP7 |
频点 | 65325 |
频带 | 62 |
参考信号功率 | 140 |
小区合并指示 | Not_Combine |
小区扇区标识 | 0 |
1.4 登录BBU Web
1.4.1 对浏览器和操作系统的要求
· 建议使用以下浏览器访问Web：Internet Explorer 10及以上版本、Firefox 59及以上版本、Chrome 55及以上版本。
· 使用的浏览器必须要设置成能接受第一方Cookie（即来自站点的Cookie），并启用活动脚本（或JavaScript），才能正常访问Web。以上功能在不同浏览器中的名称及设置方法可能不同，请以实际情况为准。
· 开启浏览器的代理功能后可能无法正常访问Web，您可以关闭浏览器的代理功能或者将设备登录IP地址设置成浏览器代理功能的例外。以上功能在不同浏览器中的名称及设置方法可能不同，请以实际情况为准。
· 使用Internet Explorer浏览器时，还必须启用以下两个功能，才能正常访问Web：对标记为可安全执行脚本的ActiveX控件执行脚本、运行ActiveX控件和插件。
· 更改设备的软件版本后，建议在登录Web页面之前先清除浏览器的缓存，以便正确地显示Web页面。
1.4.2 登录Web限制和指导
· 登录时请输入正确的用户名和密码。如果用户名或密码输入错误，设备会提示登录失败；如果连续三次密码输入错误，再次登录时必须输入设备给出的验证码。
· 设备出厂时已创建用户名为admin，密码为admin的管理员账号，为提高安全性，首次登录时，系统会弹出修改密码提示，用户应按照提示修改密码，否则无法登录系统。
· 同时通过Web登录设备的最大用户数为32。
1.4.3 初次登录Web
设备支持HTTPS（Hypertext Transfer Protocol Secure，超文本传输协议的安全版本）Web访问方式。出厂时已经启用了HTTPS服务，并且设置了Web登录信息。出厂时的Web登录信息包括：
· IP地址：192.168.0.1/24
· 用户名：admin
· 密码：admin
初次登录BBU Web的步骤如下：
(1) 连接BBU和本地维护终端
用以太网线将本地维护终端和BBU主用主控模块上的MANAGEMENT接口（管理以太网接口）相连。
(2) 为本地维护终端配置IP地址
保证本地维护终端能与192.168.0.1/24互通。手册以本地维护终端IP地址为192.168.0.2/24为例进行介绍。
(3) 启动浏览器
在本地维护终端上启动浏览器，在地址栏中输入设备地址，然后回车，进入BBU Web登录页面。通过HTTPS方式访问BBU Web时，输入的设备地址格式为“https://ip-address:443”。其中，ip-address为BBU主用主控模块上的MANAGEMENT接口的IP地址192.168.0.1；443为HTTPS服务的缺省端口号，可以省略。
(4) 登录设备 Web

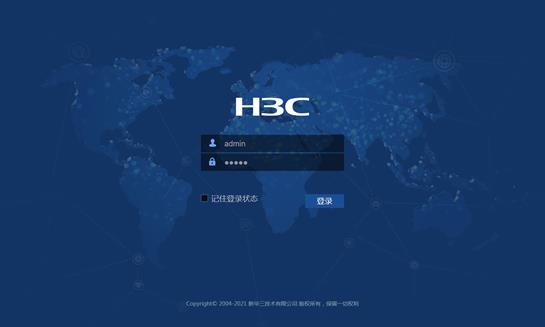

a. 如图1-3所示，在登录页面中输入出厂用户名和密码，并单击<登录>按钮。

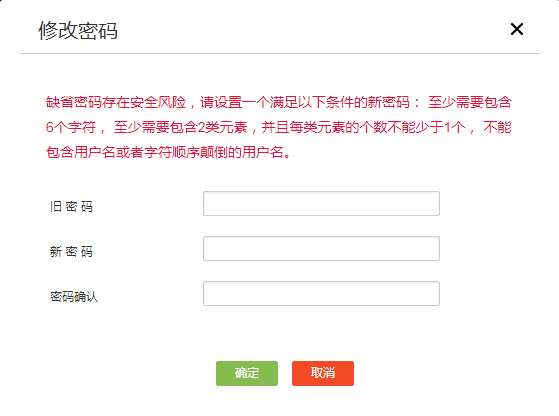

b. 如图1-4所示，在弹出的修改密码页面中按照要求输入新的密码，点击<确认>按钮，完成密码修改。
密码组成元素推荐从以下4种类型中选择：
· [A～Z]
· [a～z]
· [0～9]
· 32个特殊字符（空格~`!@#$%^&*()_+-={}|[]\:”;’<>,./）
c. 在登录页面中重新输入用户名和新密码，并单击<登录>按钮，登录到BBU Web页面。
1.4.4 退出Web
为保证设备的安全性，用户在Web上完成操作后应及时退出登录。
在Web页面上单击右上角的“
”图标，然后点击“
”图标，即可退出Web。
退出Web时，系统不会自动保存当前配置。因此，建议用户在退出Web前先保存设备配置。关于保存配置的相关介绍，请参见《BBU3120基带处理单元 Web网管配置指导》。
需要注意的是，直接关闭浏览器不能使用户退出Web。
1.5 Web页面布局介绍

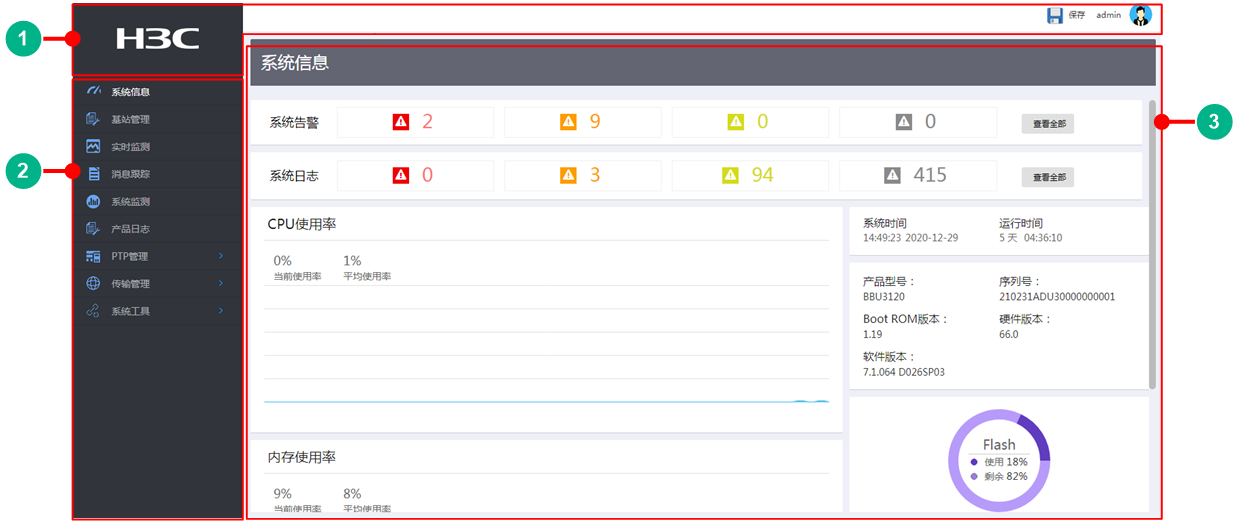

图1-5 Web页面布局
1：标识和辅助区 | 2：导航栏 |
3：执行区 |
如上图所示，Web页面有以下几个功能区域：
· 标识和辅助区：该区域用来显示公司Logo、当前登录用户信息，并提供更改登录用户密码、保存当前配置、退出登录功能。
· 导航栏：以树的形式组织BBU Web的功能菜单。用户在导航栏中可以方便的选择功能菜单，选择结果将显示在执行区中。
· 执行区：进行配置操作、信息查看、操作结果显示的区域。
关于BBU Web页面的详细介绍，请参见《H3C BBU3120基带处理单元 Web网管配置指导》。
1.6 配置基站
1.6.1 配置基站简介
配置基站是指登录BBU Web界面后，根据基站开通规划配置基站的过程。
1.6.2 基站配置准备
· 已完成核心网侧数据配置，有关核心网侧数据配置的详细介绍，请参见相关产品的业务开通指南。
· 已在Slot0槽位插上基带板、Slot6插上主控板。
· 已通过网线连接BBU MGE0/0/0接口和核心网设备。
· 已通过光纤连接BBU CPRI0/0/1接口和RRU。
1.6.3 构造基站MML命令
基站MML命令是指以ADD、SET、MOD、RMV、DSP、LST等关键字开头的基站功能命令。构造基站MML命令是在指定基站管理配置任务执行区中进行的。进入指定配置任务执行区、构造基站MML命令的具体操作步骤为：
(1) 进入基站管理页面
登录BBU Web后，点击页面左侧导航栏中的[基站管理]菜单项，进入基站管理页面。
(2) 进入指定基站管理配置任务执行区
在基站管理页面中，用户可以通过以下两种方式进入指定基站管理配置任务执行区：
¡ 点击基站管理导航栏中的<

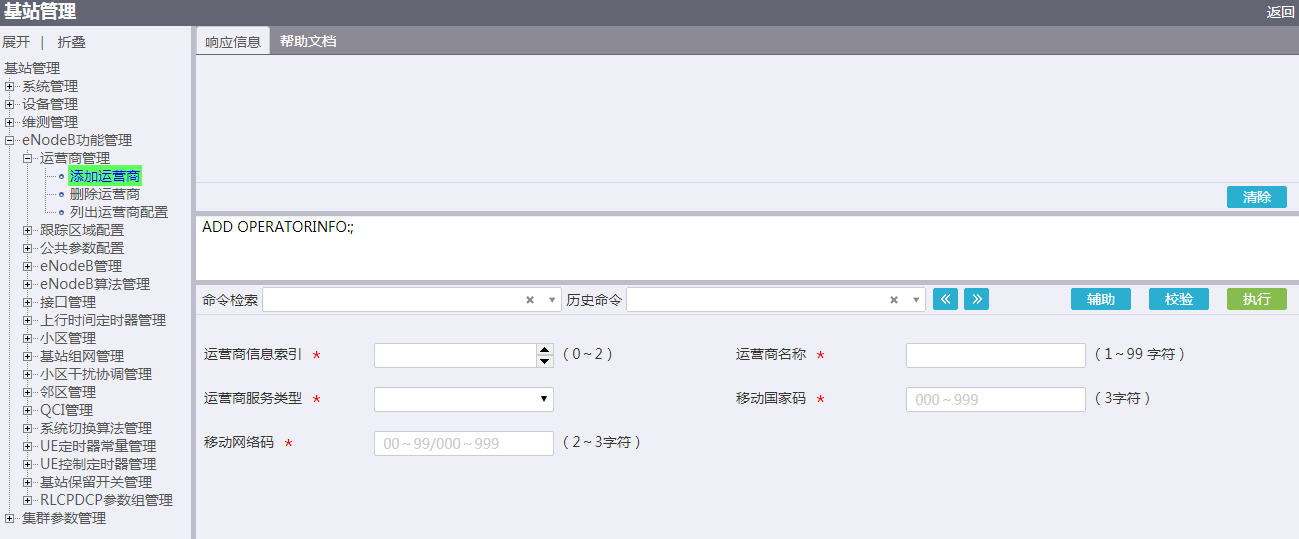

>按钮，展开基站管理导航栏，然后点击对应菜单项中的配置任务进入指定基站管理配置任务执行区，例如，需要进行添加运营商操作时，用户可以依次点击图1-6中的[eNodeB功能管理/运营商管理]前的<
>按钮展开导航栏，然后点击运营商管理菜单项内的[添加运营商]进入添加运营商任务执行区。
图1-6 通过命令树进入指定配置任务执行区示意图

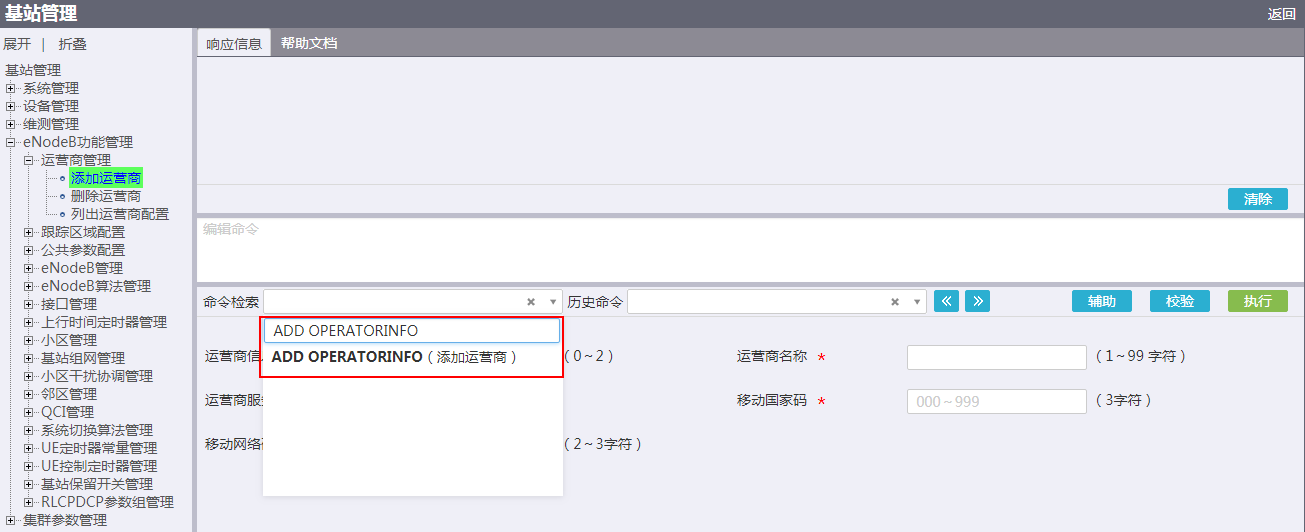

¡ 在基站管理任意页面命令检索框中输入命令关键字进入指定配置任务执行区，如图1-7所示，需要执行添加运营商操作时，在命令检索框中输入“ADD OPERATORINFO”，然后点击联想出的“ADD OPERATORINFO（添加运营商）”，即可进入添加运营商配置任务执行区。
(3) 构造基站MML命令
进入指定配置任务执行区后，用户可以通过以下两种方式构造基站MML命令：

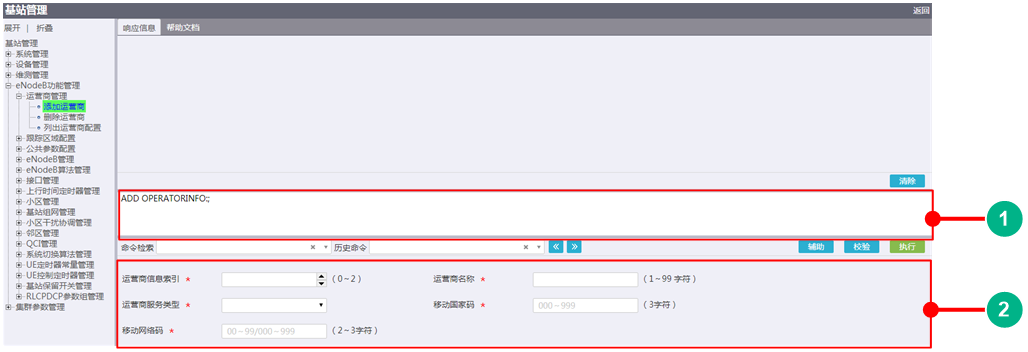

¡ 在图1-8中②所示的参数区点选或输入参数的值辅助构造基站功能命令。点选或输入参数后，会在图1-8中①所示的命令输入框中生成对应的基站MML命令。
¡ 直接在图1-8中①所示的命令输入框中输入完整的MML命令。
图1-8 构造基站MML命令示意图
1.6.4 下发基站MML命令
构造好基站MML命令后，点击命令输入框下的<执行>按钮，可以完成基站MML命令的下发。
为方便配置基站，基站管理页面支持批量下发MML命令，需要注意的是：
· 在基站管理中，任意基站功能页面的命令输入框均支持执行MML命令，用户可以将一条或多条MML命令拷贝到命令输入框中下发。
· 当前设备一次最多处理500条MML命令，并且一次可处理的MML命令文本最大为50K。
· 命令输入框中，使用#可对MML命令进行单行注释，即#后的本行内容为注释内容，将不被系统执行。使用时，需注意：
¡ #需要放在每行最开始位置（除空格外）；否则#将被系统认定为无效的命令。
¡ 在命令输入框中，由于输入命令或注释内容过长时，系统会自动换行，此种情况下自动换行后的内容仍将被认定为本行命令或本行注释内容。
不同软件版本的基站管理Web页面可能会存在差异，手册中的图片仅作参考，请以实际Web页面显示为准。
1.7 配置eNodeB1
1.7.1 配置eNodeB1的传输功能
1. 传输功能简介
eNodeB1可以使用BBU主控板上的传输端口接入核心网，实现与核心网侧的S1-MME信令以及与S1-U数据的交互。
2. 配置限制和指导
根据1.3 基站开通规划中定义的内容，eNodeB1使用Slot6上主控板的XGE6/0/1接口上行接入核心网，其中：
· XGE6/0/1对应Web页面上的Ten-GigabitEthernet6/0/1接口。
· Ten-GigabitEthernet6/0/1接口的主、从IP地址分别配置为10.10.1.2/24和10.10.2.2/24，对应逻辑接口S1-MME和S1-U。
· 请先完成核心网侧的传输功能配置，包括核心网侧的接口IP地址和到eNodeB侧的路由配置，保证两端对应IP地址路由可达。
· 确保基站侧接口的网关地址已配置到GW1上。
3. 配置步骤
(1) 登录eNodeB BBU Web页面，具体过程略。
(2) 依次点击BBU Web主页左侧导航栏中的[传输管理/IPv4]菜单项，进入接口IPv4地址页面。
(3) 点选页面中的Ten-GigabitEthernet6/0/1，进入修改IP设置页面。
(4) 在修改IP设置页面中，将如下参数配置成对应“取值样例”的值，点击<确定>按钮，完成接口IP地址配置。
参数 | 取值样例 | 备注 |
描述 | S1-MME/S1-U Interface | 接口描述 |
IP地址 | 指定IP地址 | 指定IP地址表示IP地址通过静态手动配置 |
IP地址/掩码长度 | 10.10.1.2/24 | 逻辑接口S1-MME使用的IP地址和掩码 |
从IP地址/掩码长度 | 10.10.2.2/24 | 逻辑接口S1-U使用的IP地址和掩码 |

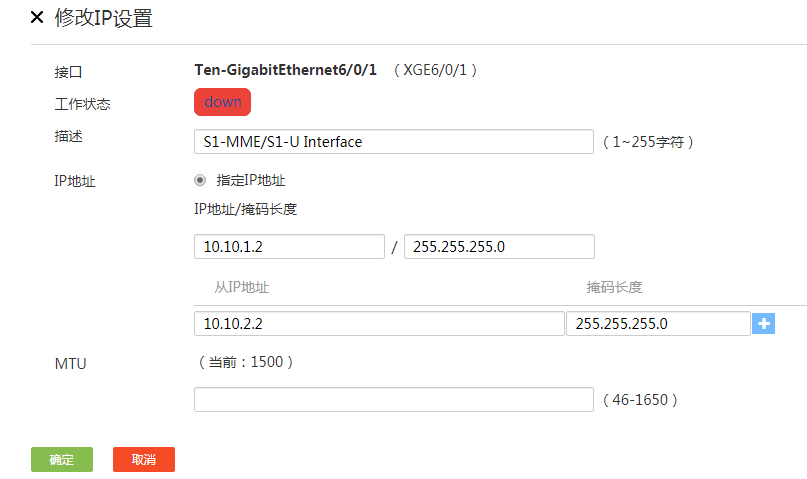

如图1-9所示，配置接口从IP地址后，必须先点击“掩码长度”后的<
>按钮，否则，点击<确定>按钮后，从IP地址无法配置到接口上。
(5) 依次点击BBU Web主页左侧导航栏中的[传输管理/静态路由]菜单项，进入IPv4静态路由配置页面。
(6) 点击IPv4静态路由配置页面中的<添加>按钮，进入添加IPv4静态路由页面。
(7) 在添加IPv4静态路由页面中，将如下参数配置成对应“取值样例”的值，点击<确定>按钮，完成到核心网侧S1-MME的IPv4静态路由配置。
参数 | 取值样例 | 备注 |
VRF | 公网 | 指定IPv4静态路由用于公网之中 |
目的IP地址 | 10.20.1.0 | 核心网S1-MME所在的目的IP地址 |
掩码长度 | 24 | 核心网S1-MME所在的目的IP地址的掩码长度 |
下一跳/下一跳地址 | 10.10.1.1 | 到目的IP地址的下一跳 |
(8) 点击IPv4静态路由配置页面中的<添加>按钮，进入添加IPv4静态路由页面。
(9) 在添加IPv4静态路由页面中，将如下参数配置成对应“取值样例”的值，点击<确定>按钮，完成到核心网侧S1-U的IPv4静态路由配置。
参数 | 取值样例 | 备注 |
VRF | 公网 | 指定IPv4静态路由用于公网之中 |
目的IP地址 | 10.20.2.0 | 核心网S1-U所在的目的IP地址 |
掩码长度 | 24 | 核心网S1-U所在的目的IP地址的掩码长度 |
下一跳/下一跳地址 | 10.10.2.1 | 到目的IP地址的下一跳 |
1.7.2 配置eNodeB1的基站标识
1. 基站标识简介
基站标识包括eNodeB标识和eNodeB名称，其中eNodeB标识可在同一PLMN（Public Land Mobile Network，公共陆地移动网络）范围内唯一标识一台基站。
2. 配置限制和指导
· 首次配置eNodeB标识和eNodeB名称后，配置立即生效。
· 非首次配置eNodeB标识和eNodeB名称后，必须重启BBU，配置才能生效。
· 重启BBU前，请保存当前配置，否则，新增加的配置将会丢失。
3. 配置步骤
(1) 点击BBU Web页面左侧导航栏中的“基站管理”进入基站管理页面。
(2) 通过检索命令SET ENODEB进入设置eNodeB执行区。
(3) 设置eNodeB，将参数配置成对应“取值样例”的值，执行MML命令：
SET ENODEB:eNodeBID=1,eNodeBName=eNodeB1;
参数名称 | 参数 | 取值样例 |
基站标识 | eNodeBID | 1 |
基站名称 | eNodeBName | eNodeB1 |
1.7.3 添加eNodeB1的运营商
1. 配置限制和指导
基站MCC和MNC必须与核心网侧的配置保持一致。
2. 配置步骤
(1) 通过检索命令ADD OPERATORINFO进入添加基站运营商执行区。
(2) 添加运营商，将参数配置成对应“取值样例”的值，执行MML命令：
ADD OPERATORINFO:OperatorID=0,OperatorName=OPERATOR,OperatorType=PRIMARY_OPERATOR,MCC=460,MNC=40;
参数名称 | 参数 | 取值样例 |
运营商信息索引 | OperatorID | 0 |
运营商名称 | OperatorName | OPERATOR |
运营商服务类型 | OperatorType | PRIMARY_OPERATOR |
移动国家码 | MCC | 460 |
移动网络码 | MNC | 40 |
1.7.4 添加eNodeB1的跟踪区域
1. 配置限制和指导
基站TAC必须为核心网侧已配置的TAC。
2. 配置步骤
(1) 通过检索命令ADD CNOPERATORTA进入添加跟踪区域执行区。
(2) 添加跟踪区域，将参数配置成对应“取值样例”的值，执行MML命令：
ADD CNOPERATORTA:TrackingAreaID=0,OperatorID=0,TAC=10000;
参数名称 | 参数 | 取值样例 |
本地跟踪区域标识 | TrackingAreaID | 0 |
运营商信息索引 | OperatorID | 0 |
跟踪区域码 | TAC | 10000 |
1.7.5 添加基站组网配置
1. 功能简介
如图1-10所示，eNodeB1采用链型拓扑，具体如下：
· 通过槽号0所在基带板的CPRI接口1接出编号为0的RRU链环
· RRU链环上只有1个RRU，RRU标识为0。
· 槽号0所在基带板的小区带宽为10M，非合并小区接收和发送模式为2T2R。
· 扇区0基于RRU的ROA&ROB。
· 基于扇区0完成小区0配置。
2. 配置限制和指导
· 属于同一个基带板的所有小区带宽和接收发送模式相同，属于不同基带板的小区带宽和接收发送模式可以配置成不同。
· 修改基带板的基站组网配置参数，或者在添加基站组网配置时选择合并模式为RRU内合并或RRU间合并，必须重启对应基带板以使配置生效。其中：
¡ 修改基站组网配置参数前，必须先去激活属于对应基带板的所有小区。
¡ 修改小区带宽时，如果已配置小区的频点与新的小区带宽不匹配，如使用该频点后小区占用带宽超过频带边界，则会将小区频点改为65325（Band 62）或54325（Band 59）。
¡ 小区带宽、接收与发送模式、PA、PB和参考信号功率之间需要满足3GPP TS 36.213描述的约束关系。修改小区带宽、接收与发送模式、PA或PB时，如果属于该基带板的某小区未配置过参考信号功率，则会将该小区的参考信号功率改为新参数对应的缺省值；如果属于该基带板的某小区已配置过参考信号功率，则系统会进行校验，对不满足约束关系的情况进行报错。
¡ 修改接收与发送模式前，需要先删除对应基带板的所有扇区配置。如果修改了接收与发送模式，但在重启基带板前重新添加新的扇区，系统会校验扇区的天线数与新配置的接收和发送模式是否匹配，不匹配则添加扇区失败。
· 小区合并需要满足以下限制：
¡ 小区只能关联两个扇区，且两个扇区必须属于同一基带板。
¡ 进行RRU内小区合并时，小区关联的两个扇区不能使用同一RRU上的相同通道。
¡ 在某一基带板上使用RRU间小区合并模式时，该基带板上的6个CPRI接口会根据配置两两组合形成3个CPRI接口组合，合并小区必须关联属于同一CPRI接口组合的两个扇区。
¡ 仅支持对不同RRU链环上位置为0的两个RRU进行RRU间小区合并。
· 对于不同的小区合并模式、小区带宽和收发模式，基带板CPRI口支持的小区数有所不同。其中：
¡ 非合并模式下的小区支持情况如表1-4所示。
小区带宽 | 接收和发送模式 | 单个CPRI口支持的小区数 | 全部CPRI口支持的小区数 |
3M | 2T2R | 0～6 | 0～11 |
5M | 2T2R | 0～6 | 0～11 |
10M | 2T2R | 0～6 | 0～11 |
¡ RRU内合并模式下的小区支持情况如表1-5所示。
表1-5 RRU内合并模式下的小区支持情况
小区带宽 | 接收和发送模式 | 单个CPRI口支持的小区数 | 全部CPRI口支持的小区数 |
3M | 2T2R | 0～2 | 0～11 |
5M | 2T2R | 0～2 | 0～11 |
10M | 2T2R | 0～2 | 0～11 |
¡ RRU间合并模式下的小区支持情况如表1-6所示。
表1-6 RRU间合并模式下的小区支持情况
小区带宽 | 接收和发送模式 | 单个CPRI口组合 支持的小区数 | 全部CPRI口组合 支持的小区数 |
3M | 2T2R | 0～2 | 0～6 |
5M | 2T2R | 0～2 | 0～6 |
10M | 2T2R | 0～2 | 0～6 |
3. 配置步骤
(1) 通过检索命令ADD NETWORKCFG进入设置基站内部组网执行区。
(2) 添加基站组网配置，将参数配置成对应“取值样例”的值，执行MML命令：
ADD NETWORKCFG:SlotNum=0,BandWidth=N50,CombineFlag=Not_Combine,RxTxMode_NotCom=2T2R,CPRI1CellNum=2,CPRI2CellNum=0,CPRI3CellNum=0,CPRI4CellNum=0,CPRI5CellNum=0,CPRI6CellNum=0;
参数名称 | 参数 | 取值样例 |
槽号 | SlotNum | 0 |
小区带宽 | BandWidth | N50 |
合并模式 | CombineFlag | Not_Combine |
非合并小区接收和发送模式 | RxTxMode_NotCom | 2T2R |
CPRI口1支持的最大小区数 | CPRI1CellNum | 2 |
CPRI口2支持的最大小区数 | CPRI2CellNum | 0 |
CPRI口3支持的最大小区数 | CPRI3CellNum | 0 |
CPRI口4支持的最大小区数 | CPRI4CellNum | 0 |
CPRI口5支持的最大小区数 | CPRI5CellNum | 0 |
CPRI口6支持的最大小区数 | CPRI6CellNum | 0 |
1.7.6 创建eNodeB1的SCTP链路
1. 功能简介
SCTP（Stream Control Transmission Protocol，流控制传输协议），位于OSI七层模型的传输层，可以确保eNodeB与核心网之间信令的可靠传输，SCTP采用C/S（Client/Server，客户端/服务器）架构。
2. 配置限制和指导
· SCTP链路对端IP地址为核心网侧S1-MME接口IP地址，对端端口号为核心网侧使用的SCTP端口号。
· SCTP链路本端IP地址为eNodeB1 S1-MME接口IP地址，本端端口号为eNodeB1侧使用的SCTP端口号。
· SCTP链路中，eNodeB作为客户端，核心网作为服务端，SCTP链路由eNodeB发起建立。
3. 配置步骤
(1) 通过检索命令ADD SCTP进入添加SCTP链路执行区。
(2) 添加SCTP，将参数配置成对应“取值样例”的值，执行MML命令：
ADD SCTP:SCTPID=0,PeerIP=10.20.1.2,HostIP=10.10.1.2,PeerPort=36412,HostPort=5000,WorkMode=client;
参数名称 | 参数 | 取值样例 |
SCTP链路标识 | SCTPID | 0 |
对端IP | PeerIP | 10.20.1.2 |
本端IP | HostIP | 10.10.1.2 |
对端端口 | PeerPort | 36412 |
本端端口 | HostPort | 5000 |
SCTP模式 | WorkMode | client（客户端） |
1.7.7 添加eNodeB1的S1-MME接口
1. 功能简介
S1-MME接口用于连接eNodeB与核心网MME网元，用于收发eNodeB与核心网之间的控制平面信令。S1-MME接口之间的链路为SCTP链路。
2. 配置限制和指导
添加eNodeB1 SCTP链路使用的S1-MME接口时，必须保证已创建SCTP链路。
3. 配置步骤
(1) 通过检索命令ADD S1-MME进入添加S1-MME接口执行区。
(2) 添加S1-MME，将参数配置成对应“取值样例”的值，执行MML命令：
ADD S1-MME:S1MMEID=0,UserLabel=eNodeB1S1AP,SCTPID=0,MMERel=rel8,OperatorID=0;
参数名称 | 参数 | 取值样例 |
S1-MME接口标识 | S1MMEID | 0 |
用户标签 | userLabel | eNodeB1S1AP |
SCTP链路标识 | SCTPID | 0 |
MME协议版本号 | MMERel | rel8 |
运营商信息索引 | OperatorID | 0 |
1.7.8 添加eNodeB1的S1-U接口
1. 功能简介
S1-U接口用于连接eNodeB和核心网SGW网元，用于收发eNodeB与核心网之间的用户平面数据。
2. 配置限制和指导
· S1-U链路本端IP地址为eNodeB1 S1-U接口IP地址。
· S1-U链路对端IP地址为核心网侧S1-U接口IP地址。
3. 配置步骤
(1) 通过检索命令ADD S1-U进入添加S1-U接口执行区。
(2) 添加S1-U，将参数配置成对应“取值样例”的值，执行MML命令：
ADD S1-U:S1UID=0,IPVersion=IPv4,HostIP=10.10.2.2,PeerIP=10.20.2.2;
参数名称 | 参数 | 取值样例 |
S1-U链路标识 | S1UID | 0 |
IP协议版本 | IPVersion | IPv4 |
本端IP | HostIP | 10.10.2.2 |
对端IP | PeerIP | 10.20.2.2 |
1.7.9 查询eNodeB1的时钟源
1. 配置限制和指导
· 基站默认的时钟源为GNSS，开站时如果未安装GNSS天线，则GNSS时钟不可用，基站仅支持查询和修改时钟相关配置。
· 一旦GNSS不可用，用户可以通过SET CLKMODE命令切换基站时钟源，有关时钟源切换的具体介绍，请参见《H3C BBU3120基带处理单元 特性手册》中的“时钟管理”。
2. 配置步骤
通过检索命令DSP CLK进入查看时钟源执行区，执行MML命令：
DSP CLK:;
在查询结果中，“参考有效性”字段对应的值为Valid的时钟源为有效时钟源，可选为本基站的时钟源。
1.7.10 配置RRU链环并在链环上添加RRU
(1) 通过检索命令ADD RRUCHAIN进入添加RRU链环执行区。
(2) 添加RRU链环，将参数配置成对应“取值样例”的值，执行MML命令：
ADD RRUCHAIN:RRUChainID=0,SlotNum=0,NetWorking=CHAIN,CPRIPort=1,CPRIRate=9.8Gbps;
参数名称 | 参数 | 取值样例 |
RRU链环编号 | RRUChainID | 0 |
槽号 | SlotNum | 0 |
组网方式 | NetWorking | CHAIN（链型组网） |
CPRI端口号 | CPRIPort | 1 |
CPRI接口速率 | CPRIRate | 9.8Gbps |
(3) 通过检索命令ADD RRU进入添加RRU执行区。
(4) 添加RRU，将参数配置成对应“取值样例”的值，执行MML命令：
ADD RRU:RRUID=0,RRUChainID=0,Position=0,RXNum=4,TXNum=4;
参数名称 | 参数 | 取值样例 |
RRU标识 | RRUID | 0 |
RRU链环编号 | RRUChainID | 0 |
链上位置 | Position | 0 |
接收通道数 | RXNum | 4 |
发送通道数 | TXNum | 4 |
· Position为RRU在RRU链上的位置。
· 如果是级联RRU环境，一条RRU链上可以添加多个RRU。
· 在一条RRU链上多次执行ADD RRU命令可在该链上添加多个RRU。
· 手册以RRU链上仅存在一个RRU为例进行介绍。
1.7.11 添加eNodeB1的扇区
1. 配置限制和指导
必须先指定扇区的天线数，否则无法配置天线通道号。
2. 配置步骤
(1) 通过检索命令ADD SECTOR进入添加扇区执行区。
(2) 添加扇区，将参数配置成对应“取值样例”的值，执行MML命令：
ADD SECTOR:SectorID=0,SectorName=Sector_0,ANTNum=2,RRUID=0,ANTPathNum=ROA&ROB,ANTType=RXTX_MODE;
参数名称 | 参数 | 取值样例 |
扇区编号 | SectorID | 0 |
扇区名称 | SectorName | Sector_0 |
天线数 | ANTNum | 2 |
RRU标识 | RRUID | 0 |
天线通道号 | ANTPathNum | ROA&ROB |
天线收发类型 | ANTType | RXTX_MODE（收发模式） |
1.7.12 创建并激活eNodeB1的本地小区
1. 配置限制和指导
· 必须先添加基站组网配置，才可以添加小区。
· 每个基带板最多配置3个小区；如果本限制与基站组网配置中的小区限制有冲突，请以最小限制为准。
· 普通小区只能关联一个扇区，合并小区只能关联两个扇区
· 基于单个基带板建立多个小区时，需要为该基带板下所有小区配置相同的上下行子帧配比和特殊子帧配比，否则小区之间会有时隙间干扰。
· 同一RRU下不同小区的上下行子帧配比和特殊子帧配比必须相同，同一RRU下最多激活两个小区。
· 在小区激活状态下修改小区的小区标识、物理小区标识、上下行子帧配比、特殊子帧配比、PRACH配置索引、根序列索引、频点或频带，会导致小区重新激活建立，影响业务。
2. 配置步骤
(1) 通过检索命令ADD CELL进入添加小区执行区。
(2) 添加小区，将参数配置成对应“取值样例”的值，执行MML命令：
ADD CELL:LocalCellID=0,CellID=0,PhyCellID=100,CellName=CELL,SubFrameAssignment=SA1,SpecialSubframePatterns=SSP7,EARFCN=65325,FreqBand=62,ReferenceSignalPower=140,CellCombine=Not_Combine;
参数名称 | 参数 | 取值样例 |
本地小区标识 | LocalCellID | 0 |
小区标识 | CellID | 0 |
物理小区标识 | PhyCellID | 100 |
小区名称 | CellName | CELL |
上下行子帧配比 | SubFrameAssignment | SA1 |
特殊子帧配比 | SpecialSubframePatterns | SSP7 |
频点 | EARFCN | 65325 |
频带 | FreqBand | 62 |
参考信号功率 | ReferenceSignalPower | 140 |
小区合并指示 | CellCombine | Not_Combine |
(3) 通过检索命令ADD CELLOP进入添加小区运营商执行区。
(4) 添加小区运营商，将参数配置成对应“取值样例”的值，执行MML命令：
ADD CELLOP:LocalCellID=0,TrackingAreaID=0;
参数名称 | 参数 | 取值样例 |
本地小区标识 | LocalCellID | 0 |
本地跟踪区域标识 | TrackingAreaID | 0 |
(5) 通过检索命令ADD CELLSECTOR进入添加小区扇区执行区。
(6) 添加小区扇区，将参数配置成对应“取值样例”的值，执行MML命令：
ADD CELLSECTOR:CellSectorID=0,LocalCellID=0,SectorID=0;
参数名称 | 参数 | 取值样例 |
小区扇区标识 | CellSectorID | 0 |
本地小区标识 | LocalCellID | 0 |
扇区编号 | SectorID | 0 |
(7) 通过检索命令ACT CELL进入激活小区执行区。
(8) 激活小区，将参数配置成对应“取值样例”的值，执行MML命令：
ACT CELL:LocalCellID=0;
参数名称 | 参数 | 取值样例 |
本地小区标识 | LocalCellID | 0 |
1.8 业务验证
UE、核心网正常工作的前提下，在完成基站功能配置后，可以验证用户业务是否正常。
业务验证分为如下步骤：
(1) 基站硬件运行状态检查。
(2) 系统Web告警检查。
(3) 软件运行状态检查。
(4) 用户业务验证。
如果上述步骤验证后都正常，则业务开通完成。
如果无法定位或排除告警，请联系H3C技术支持工程师。
1.8.1 基站硬件运行状态检查
设备硬件运行状态检查包括BBU和RRU状态指示灯和接口指示灯的检查。其中：
· BBU状态指示灯检查
通过查看BBU系统状态指示灯、风扇模块状态指示灯、接口状态指示灯和电源模块状态指示灯，判断BBU是否运行正常。如果存在告警，请先排查设备硬件是否安装正确，设备线缆是否连接完好。
· RRU状态指示灯检查
通过查看RRU系统状态指示灯和接口状态指示灯，判断RRU是否正常运行。如果存在告警，请先排查设备硬件是否安装正确，设备线缆是否连接完好。
1.8.2 系统Web告警检查
(1) 登录BBU Web页面后，点击导航栏中的“系统信息”。
(2) 查看系统信息页面是否存在告警。通过点击系统告警页签右侧的“查看全部”，可以查看该基站告警的详细信息。
(3) 如有影响设备运行的告警，请根据告警提示，消除对应告警。
1.8.3 软件运行状态检查
软件运行状态检查包括SCTP链路状态检查、S1-MME状态检查和小区状态检查。
1. SCTP链路状态检查
(1) 登录eNodeB BBU Web页面，具体过程略。
(2) 点击BBU Web页面左侧导航栏中的“基站管理”进入基站管理页面。
(3) 通过检索命令DSP SCTP进入查看SCTP链路状态执行区。
(4) 查看SCTP链路状态，将参数配置成对应“取值样例”的值，执行MML命令：
DSP SCTP:SCTPID=0;
参数名称 | 参数 | 取值样例 |
SCTP链路标识 | SCTPID | 0 |
如果查询结果为Normal，即SCTP链路状态正常，否则，请根据命令返回信息定位并处理故障。
2. 检查S1-MME接口状态
(1) 通过检索命令DSP S1-MME进入查看S1-MME接口状态执行区。
(2) 将参数配置成对应“取值样例”的值，执行MML命令：
DSP S1-MME:S1MMEID=0;
参数名称 | 参数 | 取值样例 |
S1-MME接口标识 | S1MMEID | 0 |
如果查询结果为Normal即S1-MME接口状态正常，否则，请根据命令返回信息定位并处理故障。
3. 查看小区状态
(1) 通过检索命令DSP CELL进入查看小区状态执行区。
(2) 将参数配置成对应“取值样例”的值，执行MML命令：
DSP CELL:LocalCellID=0;
参数名称 | 参数 | 取值样例 |
本地小区标识 | LocalCellID | 0 |
如果查询结果为Normal，即小区状态正常，否则，请根据命令返回信息定位并处理故障。
1.8.4 用户业务验证
基站硬件运行状态、软件运行状态正常时，可进行用户业务的验证：
(1) 终端开机入网，查看是否成功入网。
(2) 待终端入网成功后，访问业务服务器，查看业务是否正常。
推荐本站淘宝优惠价购买喜欢的宝贝:
本文链接：https://www.hqyman.cn/post/10199.html 非本站原创文章欢迎转载，原创文章需保留本站地址！
微信支付宝扫一扫，打赏作者吧～休息一下~~
萌ICP备20248119号
