华为专利的 hybrid 端口



推荐点击下面图片,通过本站淘宝优惠价购买:


华为专利的 hybrid 端口

第一次接触华为交换里面的hybrid端口概念觉得这个东西很鸡肋,人谁家都是access和trunk就可以满足一个交换网络的部署需求了,还非得整个hybrid概念出来,

觉得画蛇添足,但是当我不得不学华为的时候,发现这个玩意儿还是有可取之处的,局限于本人的认知,目前只发现了巧用hybrid可以在没有三层设备的情况下合理的实现vlan间互访



(注意华为的二层端口类型默认就是hybrid)



先说说hybrid的基本作用机制,hybrid对于帧头vlan tag的贡献在我看来只有一点,就是在接受到无标签帧的时候给这个帧打上一个省缺标签叫PVID(和思科的native vlan差不多的)

然后其实就没它本身啥事儿了,其他关于打不打标签的工作就是我们人工自己定制了。

我们可以用这两条命令 port hybrid tagged vlan XX 和 port hybrid untagged vlan XX来自己定制



我们先来想,无论怎么配置,能满足通信需求不就成了,在这里需要知道一点:我们的通讯终端主机的网卡一般是不识别带vlan tag的帧的,所以发往目的终端的帧一定要剥离标签

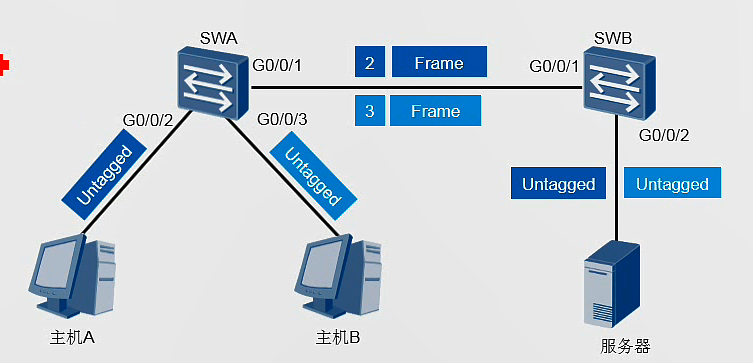

知道这一点我们就来做个设计示范,以下图为例

A属于vlan10,B属于vlan20,服务器属于vlan100

图中交换机所有端口都是默认的hybrid,而后又只是如图配置了各端口的PVID,主机A,B都要访问服务器,A,B之间又不能互访

所以我们可以这么设计

在SWA的G0/0/1上port hybrid tagged vlan 10 20 30(因为三个vlan的数据都要在这条链路上传输啊,打上tag乱不了,像不像trunk?)

在SWA的G0/0/2上port hybrid untagged vlan 10 100(因为需要往这条链路上发的数据要么是vlan10本身的,要么是服务器的,所以把这两个vlan的tag剥掉终端才能正常收到)

在SWA的G0/0/2上port hybrid untagged vlan 20 100 (同上)



SWB的配置我就不写了,和SWA思路一模一样。
